航空发动机机匣壳体结构三维设计

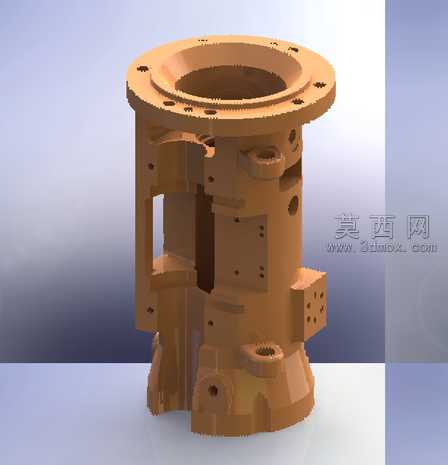

本作品为航空发动机核心承力机匣壳体的三维结构设计，整体采用回转类承力构件的设计逻辑，建模阶段以参数化特征构建为核心，首先通过旋转特征生成主体的筒状基础轮廓，精准匹配机匣上下端法兰的安装定位尺寸，上端法兰盘面均匀排布多组螺栓安装通孔，孔位严格遵循航空安装接口的圆周等分规范，保证后续装配的同轴度与连接可靠性。建模过程中针对机匣侧壁的复杂镂空承力结构，采用拉伸切除与筋特征组合的方式构建，既保留了周向分布的纵向承力筋条来承担轴向与径向的复合载荷，又通过合理的镂空区域设计实现构件轻量化，避免不必要的材料冗余。侧壁上分布的多组凸台结构，分别对应外部管路安装座、传感器接口、附件连接位的功能需求，每个凸台都做了根部圆角过渡处理，降低应力集中风险，符合航空构件的疲劳强度设计要求。模型底部的锥面过渡段做了等壁厚处理，保证整体结构的刚度均匀性，所有安装孔位都添加了倒角特征，避免装配过程中出现锐边干涉。材质渲染阶段采用航空常用的高温合金质感，调整金属材质的粗糙度与反射参数，还原机匣加工后的金属哑光表面效果，光影渲染时采用侧向柔光打光，清晰展现侧壁镂空结构的层次关系、筋条的走向与凸台的轮廓细节，让整体结构的装配关系与功能分区一目了然。设计过程中充分考虑机匣的承力特性与装配需求，所有特征的尺寸参数都预留了后续工程图导出的公差标注基准，既满足三维模型的展示效果，也具备实际工程应用的参考价值，整体结构无多余特征，建模逻辑清晰，特征树层级分明，可直接用于后续的有限元分析、装配干涉检查以及加工工艺方案的制定参考。
