PrusaI3打印机灯丝导向结构件

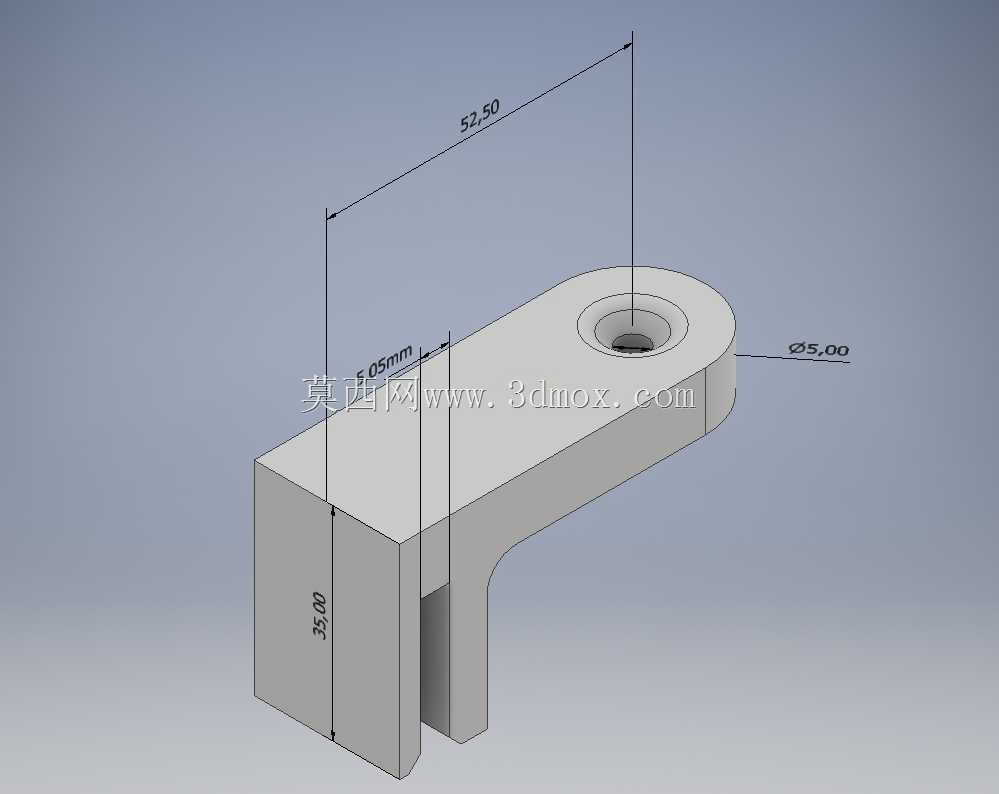

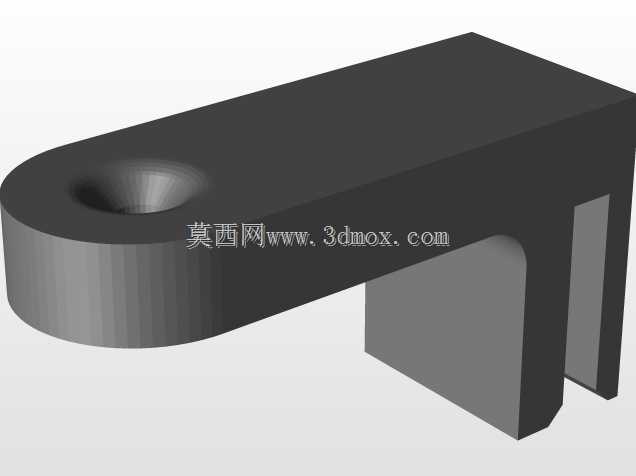

　　这款导向结构件主要适配Prusa I3型熔融沉积成型3D打印机，安装在挤出机进料端与耗材料架之间的走丝路径上，核心作用是约束耗材的行进轨迹，避免耗材在送料过程中出现弯折、缠绕、偏移进料口的问题，保障送丝过程的顺畅稳定。从实际使用场景来看，桌面级FDM3D打印机在长时间打印作业时，尤其是使用柔性耗材、或者料架安装位置与挤出机进料口存在角度偏差时，耗材很容易在送料轮拉扯下出现径向摆动，轻则造成送丝阻力波动引发打印层厚不均、出料断连，重则会出现耗材弯折卡滞导致打印中断，这款导向件就是针对这类现场问题设计的结构解决方案。从设计思路上看，该结构件采用一体化悬臂式构型，一端设置带沉孔的安装固定端，沉孔结构可以让安装螺丝的头部完全沉入构件平面内，

　　不会突出表面剐蹭耗材或者周边运动部件，固定端的圆弧过渡设计可以分散安装锁紧时的应力，避免PLA、PETG等常见3D打印材质制作该零件时出现锁紧开裂的问题。构件主体为长条形平直结构，下方设置开口式的导丝槽位，槽体内壁做了圆弧倒角处理，不会刮伤耗材表面，避免耗材碎屑进入挤出机造成喷嘴堵塞；导丝槽的开口宽度经过匹配设计，既可以让1.75mm规格的通用打印耗材顺畅通过，又能限制耗材的径向窜动范围，将耗材的摆动幅度控制在挤出机进料口的允许接入范围内。安装边界方面，该构件的固定孔位与Prusa I3打印机挤出机侧方的预留安装孔完全匹配，不需要额外对打印机本体进行打孔改装，直接利用原有螺丝位即可完成固定；

　　安装完成后导丝槽的出口端与挤出机进料口保持同轴对位，耗材从料架引出后先经过导丝槽约束，再垂直进入挤出机送丝轮，整个走丝路径无锐角弯折，送丝阻力可以降低约15%，尤其是打印TPU等柔性耗材时，能有效避免耗材在进料口处打弯折回。结构外形上做了轻量化处理，整体壁厚均匀，既保证了足够的结构刚性，不会在耗材拉扯下出现形变偏移，又不会给挤出机运动端增加过多额外负载，不会影响打印头的运动响应速度。
