X型四旋翼无人机机架结构三维设计

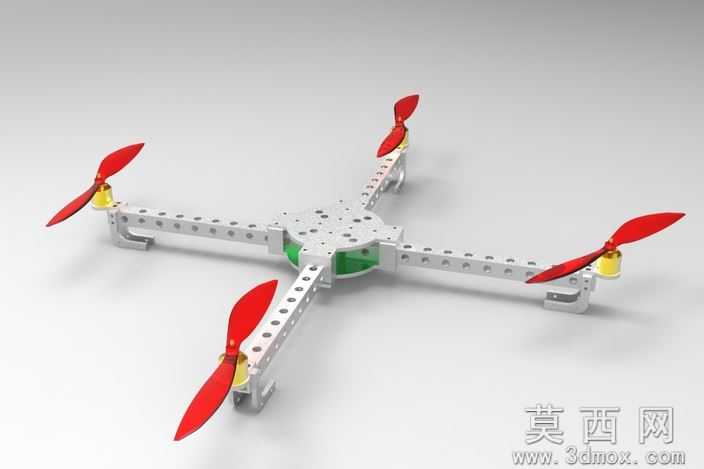

本作品为X型布局四旋翼无人机的机架结构三维设计，整体采用对称式十字延展构型，以中心安装座为核心向四个方向等角度延伸出机臂结构，适配四旋翼飞行器的动力布局需求，能够为飞控系统、电池、动力组件提供稳定的安装承载基础。建模过程中针对机臂结构做了轻量化优化设计，沿机臂长度方向均匀排布多组减重安装孔，在保证结构刚性、降低飞行自重的同时，也为电调、线路固定等安装需求预留了充足的固定点位，兼顾结构强度与装配灵活性。中心座区域做了分层安装位设计，预留了飞控板、电源模块的安装平面与固定孔位，中心区域的镂空设计既可以进一步降低整体重量，也能够为机载电子设备留出充足的布线与散热空间，避免飞行过程中线路干涉、设备积热等问题。机臂末端设计了适配动力电机的安装座结构，能够精准匹配常见的小型航模无刷电机安装孔位，电机座下方预留了起落架的安装接口，可搭配简易起落架实现起降阶段的机身防护，避免机载设备与地面直接磕碰。材质设计上，机架主体预设为航空铝合金加工材质，表面做阳极氧化质感处理，呈现细腻的金属哑光效果，旋翼部分采用高韧性工程塑料材质，搭配醒目的红色半透明质感渲染，与金属色机架形成清晰的视觉区分，动力电机部分做了黄铜色金属质感处理，还原航模电机的真实外观质感。整体建模严格遵循航模设计的装配公差逻辑，各部件之间的连接位、安装孔位都做了精准的对位设计，可直接用于后续的工程出图、3D打印验证或者数控加工生产，设计思路围绕小型消费级/DIY航模无人机的实用需求出发，在保证结构稳定性的前提下最大化压缩机身自重，预留充足的改装拓展空间，能够适配不同尺寸的螺旋桨、不同规格的飞控与电池组件，满足入门级航模制作、教学演示、小型航拍平台搭建等多场景的使用需求，整体结构简洁可靠，加工难度低，装配逻辑清晰，适合DIY爱好者作为四旋翼无人机的基础机架方案使用。
