HDwing7高空长航时滑翔无人机设计

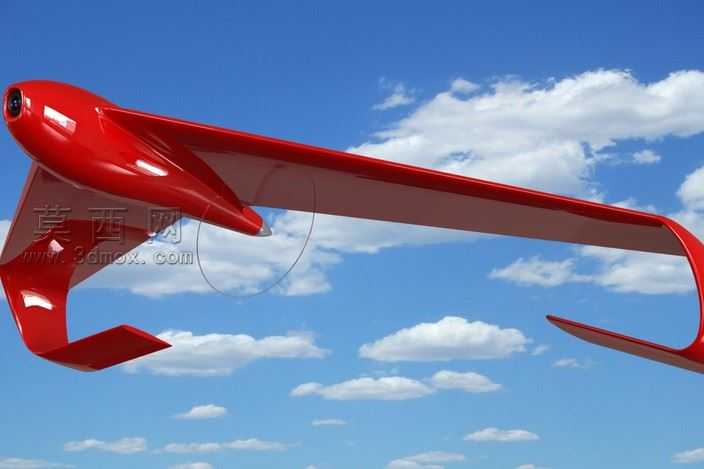

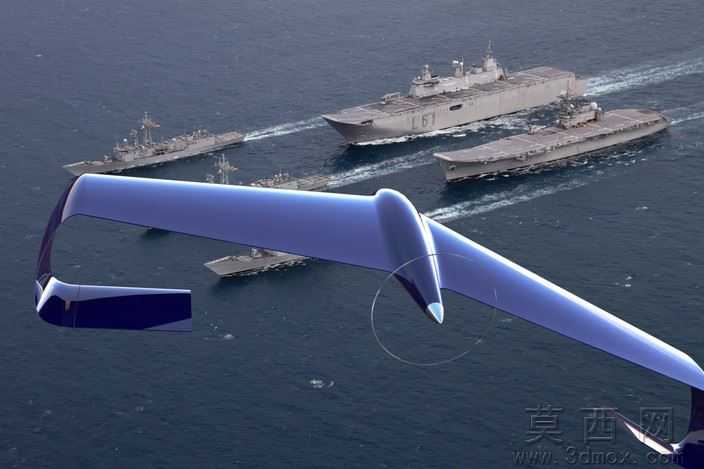

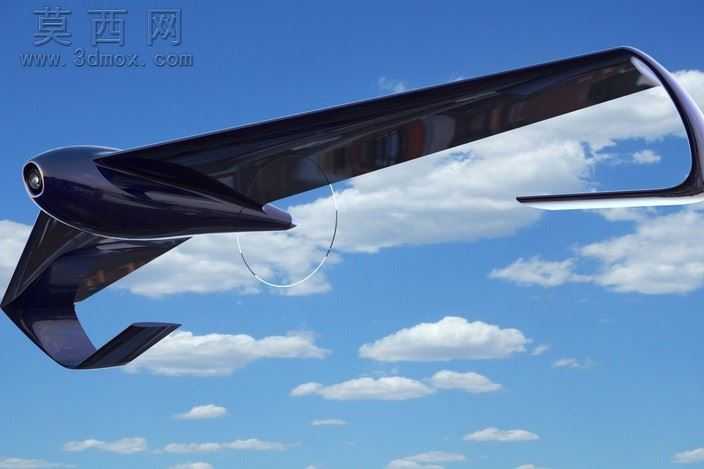

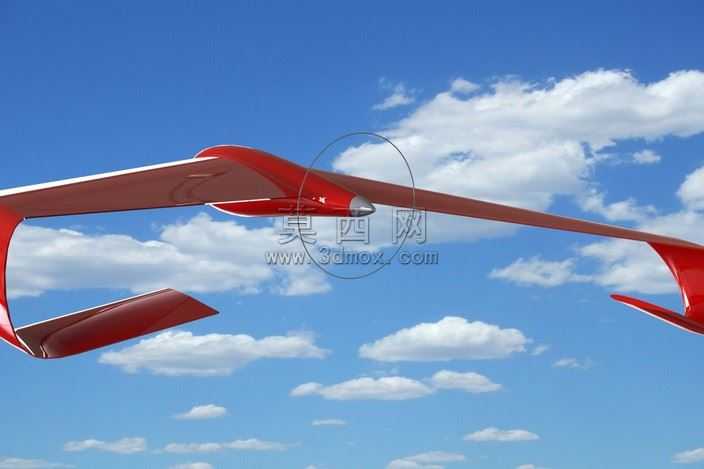

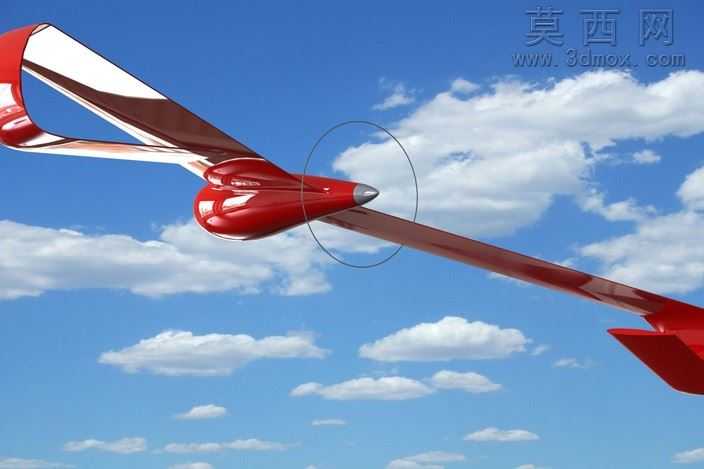

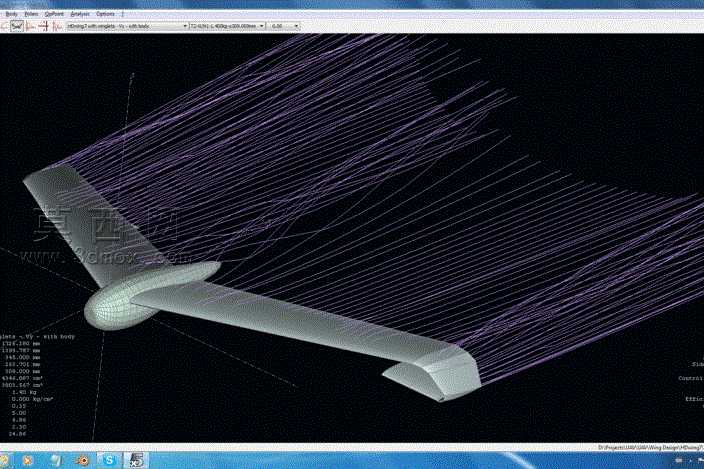

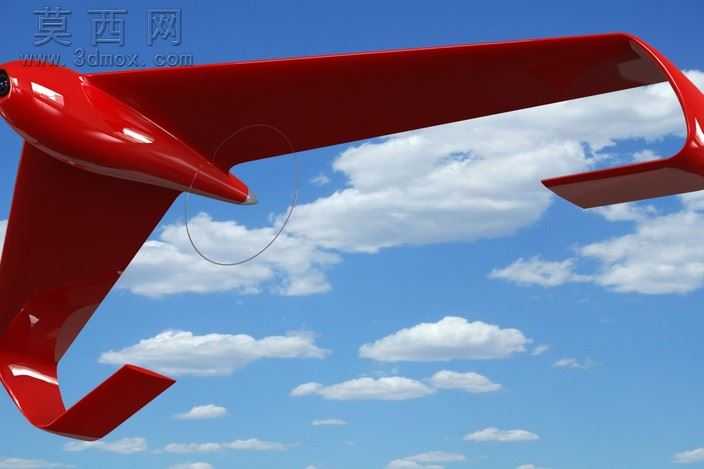

本作品为HDwing7第七代高空飞行滑翔无人机三维设计，建模阶段围绕高空长航时任务需求展开，首先基于XFLR5与FL1000的仿真计算结果搭建整体气动外形框架，以实现10:1滑翔比为核心目标，精准还原了1500毫米翼展的整体尺寸参数，对机翼采用大长宽比高升力翼型设计，翼面曲面做连续顺滑处理，保证气流在低雷诺数高空环境下的附着效果，减少诱导阻力与寄生阻力。机身部分采用流线型纺锤体构型，机头做钝圆修形处理，既兼顾了有效载荷舱的安装空间，也避免了机头激波阻力在跨速域下的激增，尾翼采用常规布局加端板设计，提升航向与俯仰稳定性，匹配15.5的最佳升阻比参数，保证巡航阶段的姿态可控。材质渲染方面，机翼与机身主体采用哑光碳纤维复合材料质感，还原高空无人机轻量化高强度的材质特性，机翼前缘做轻微高光处理，模拟前缘防护涂层的耐磨材质属性，尾翼操纵面做分块结构区分，清晰展示舵面的活动间隙与连接结构，螺旋桨部分做半透明哑光处理，兼顾螺旋桨的视觉辨识度与整体气动外形的完整性。结构设计上，机身内部预留了300克有效载荷的安装舱位，匹配1400克最大起飞重量的载荷分配，重心位置设置在机翼弦长30%处，保证滑翔阶段的纵向静稳定性，起落结构适配1250g拖车上的发射回收需求，做了轻量化的快拆接口设计，电池舱布置在机身重心附近，兼顾3小时续航的电池安装空间与重量配平需求。整体设计围绕民政事务局高空气球载荷返回发射（RTL）任务场景展开，所有曲面建模均做了工程化的厚度预留与结构加强筋布置，既保证了气动外形的仿真精度，也兼顾了实际加工生产的可行性，渲染阶段采用高空海洋背景做场景搭配，还原无人机在任务区域上空巡航的真实作业状态，通过光影效果突出翼面的曲面弧度与机身的流畅线条，直观展示该滑翔无人机的高升力气动布局优势。
