振动试验用涡轮叶片结构设计

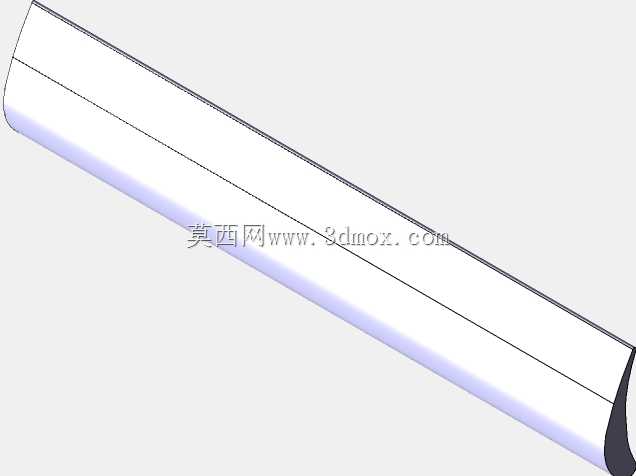

　　在动力装备的振动测试环节，涡轮叶片作为核心受测部件，其结构合理性直接决定试验数据的可靠性，这类叶片并非直接装机使用的量产部件，而是专门匹配振动试验台架的测试样件，用于模拟涡轮运转过程中叶片受交变载荷、气流激振下的力学响应，帮助研发人员验证叶片型线的抗振性能、疲劳寿命边界。从设计逻辑来看，这款叶片的型面采用变截面扭叶设计，叶根到叶顶的弦长、安装角呈连续渐变过渡，既贴合真实涡轮叶片的气动外形特征，又适配振动试验台的装夹接口，叶根部位做了加厚过渡处理，避免装夹应力集中导致试验过程中叶根提前断裂，影响测试结果准确性。叶片长度方向的尺寸控制在217mm，这个尺寸是匹配现有振动试验台的装夹行程、激振力覆盖范围确定的，

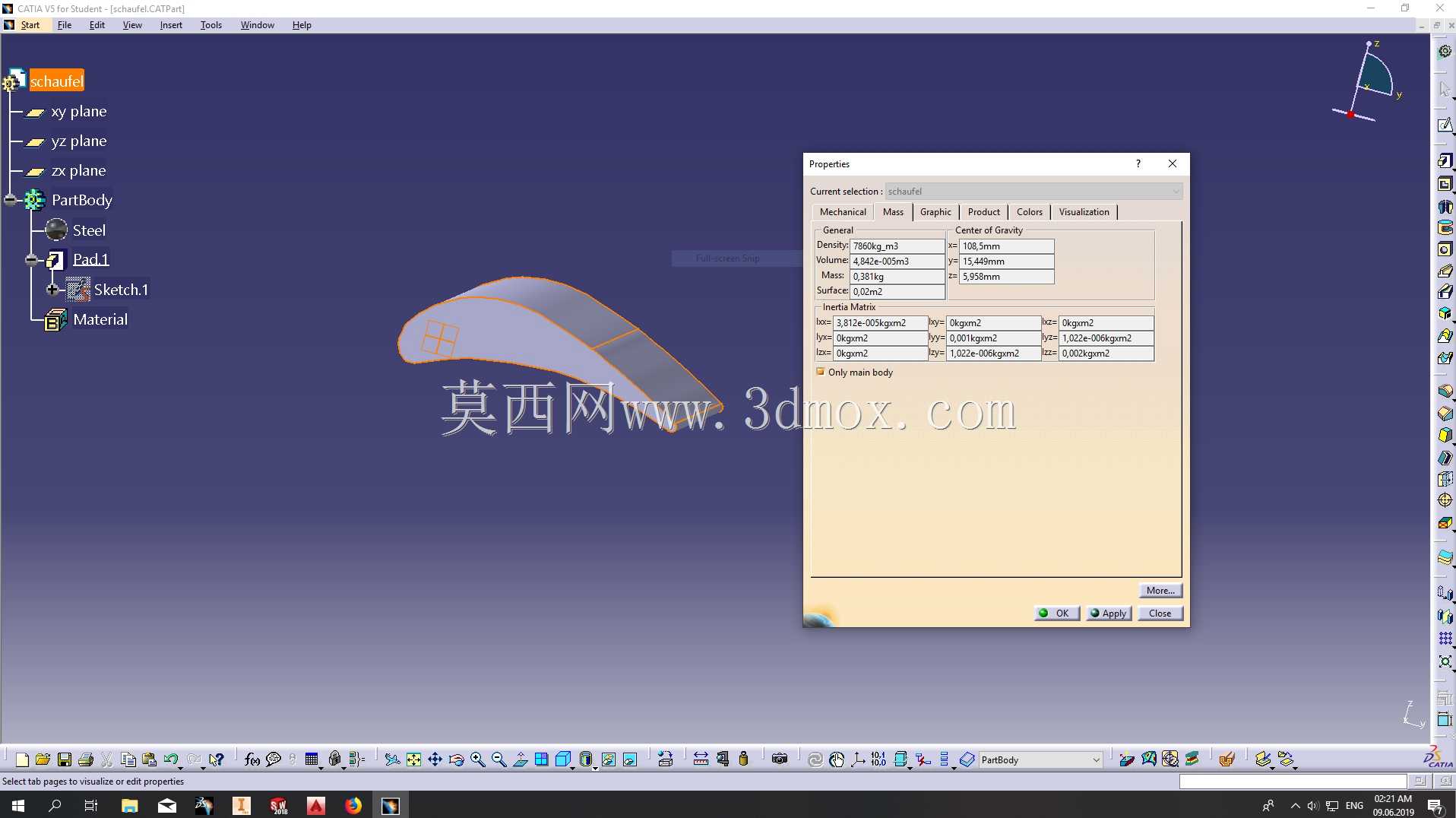

　　安装时叶根通过专用夹具固定在试验台的振动输出端，叶顶预留足够的振动位移空间，不会和试验台的防护罩、传感器支架产生运动干涉。材料参数匹配常用涡轮叶片的材质特性，弹性模量、密度参数均参照实际航空、工业涡轮常用的高温合金材料设定，保证振动模态测试的结果能直接映射真实装机叶片的振动特性，不需要额外做参数换算。在实际试验场景中，这类叶片会搭配加速度传感器、应变片使用，叶片表面的预设点位可以粘贴应变片采集振动过程中的应力分布，型面的光滑度控制在Ra1.6以内，避免表面粗糙度带来的应力集中点干扰测试数据，叶片的重量经过严格配平，单叶重量控制在0.3的量级，保证装夹后试验台的动平衡精度符合振动测试的要求。

　　设计过程中特意规避了量产叶片的复杂冷却通道结构，因为振动试验核心考核的是叶片外形结构的动力学特性，去掉内部冷却孔道可以简化建模复杂度，同时避免内部结构的局部模态对整体叶片振动测试结果产生干扰，让测试数据更聚焦于叶型本身的振动响应特性。叶身的型线曲率经过多轮调整，保证从进气边到排气边的厚度过渡平滑，没有突变的棱角，既符合气动外形的基本规律，也能减少试验过程中气流附加扰动对振动测试的影响，这类试验用叶片的设计核心是平衡仿真还原度与试验实用性，既不能过度简化导致和真实叶片动力学特性偏差过大，也不能完全照搬量产叶片的复杂结构提升试验成本与装夹难度。
