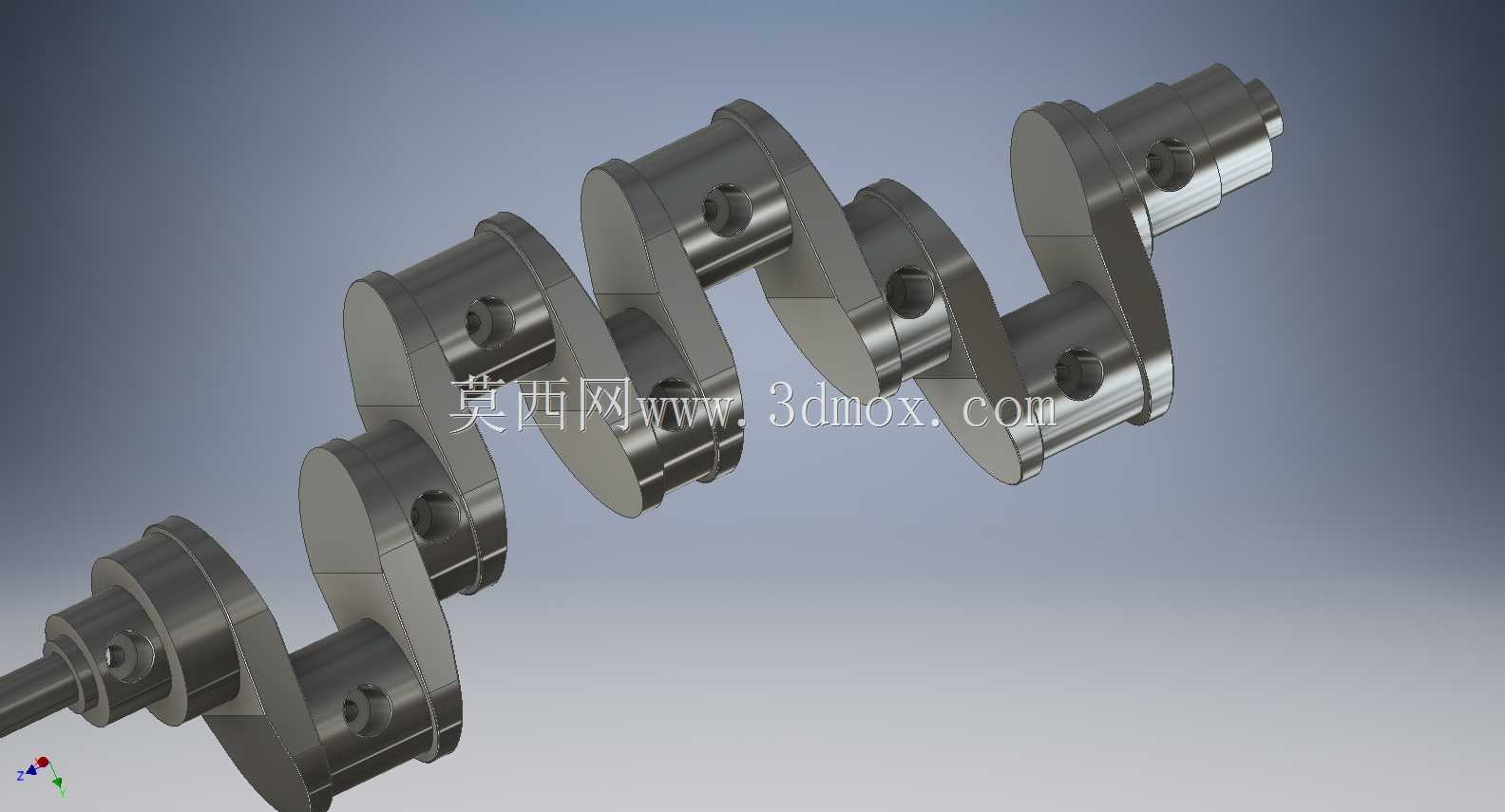

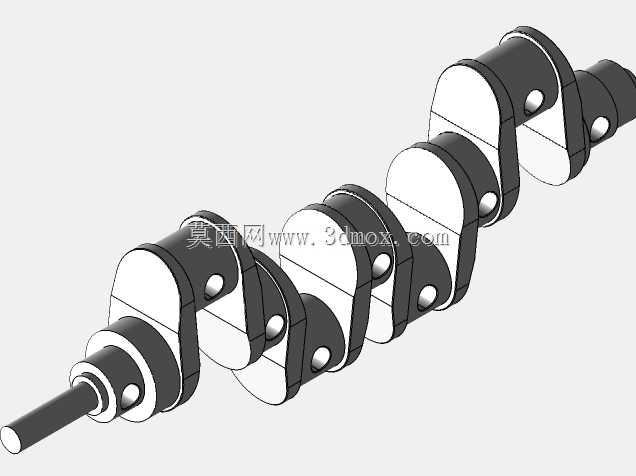

V8动力单元分体式可打印曲轴结构

　　这款曲轴结构主要适配V型八缸内燃机的动力输出需求，在乘用车大排量动力总成、小型船舶舷内机、固定式工业发电机组这类需要高功率密度输出的场景中，曲轴作为核心动力转换部件，承担着将活塞往复直线运动转化为旋转扭矩输出的核心作用，其结构合理性直接决定整机的运转平顺性、NVH表现与服役寿命。设计阶段采用分体式组合结构，将整根曲轴拆分为两个独立加工单元，再通过螺栓副完成刚性拼接，这种设计思路并非出于加工便利性的妥协，而是针对3D打印成型工艺的特性做的定向优化——一体成型的长轴类打印件在沿轴向堆叠打印时，曲柄臂与主轴颈的过渡位置容易出现层间结合力不足的问题，同时悬空的曲柄销位置需要添加大量支撑结构，后续去除支撑的过程极易划伤轴颈配合面，

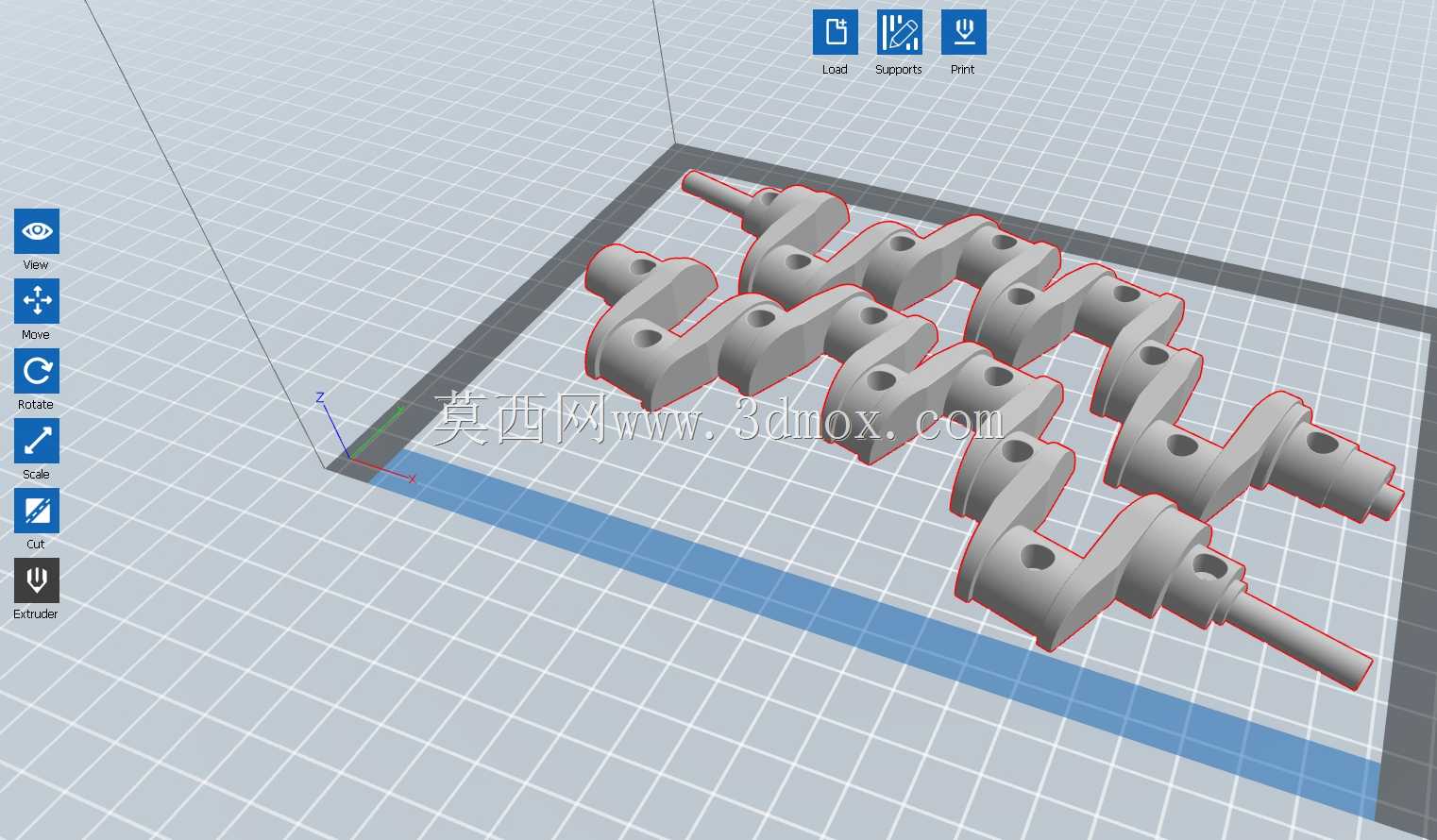

　　直接影响表面粗糙度与尺寸精度。拆分后的两个单元可以调整打印摆放角度，让所有轴颈的成型面尽可能贴近打印平台的最优成型角度，大幅减少支撑用量，让非加工面的表面质量更接近装配要求，分区切片的处理逻辑也能让打印过程的应力释放更均匀，避免长轴打印常见的翘曲变形问题。从安装边界来看，该曲轴的主轴颈同轴度公差按照内燃机曲轴技术条件设定，各曲柄销的相位角严格匹配V8发动机的90度缸间夹角，保证各缸点火顺序对应的曲柄转角偏差控制在允许范围内，拼接用的螺栓孔位置经过同轴度校验，装配后整根曲轴的动平衡余量满足高速运转要求，不需要额外做大幅的动平衡去重处理。主轴颈的直径、曲柄臂的厚度尺寸都参考量产V8发动机的曲轴参数做了等比例适配，

　　输出端的轴颈可以直接匹配标准飞轮连接法兰的安装尺寸，输入端能够适配常规的正时齿轮、减震器安装位，不需要额外做结构修改就能直接用于原理样机的装配验证。在实际使用场景中，这种分体式曲轴既可以用于3D打印制作教学演示模型，直观展示V8发动机的曲柄连杆机构运动逻辑，也可以通过金属打印工艺制作小批量试制样机的功能部件，用于台架试验阶段的动力传输验证，相比传统锻造后机加工的曲轴制作流程，能够大幅缩短试制周期，降低小批量验证阶段的加工成本。结构设计上，各轴颈与曲柄臂的过渡位置都做了圆角强化处理，避免应力集中导致的疲劳断裂问题，螺栓连接位置设计了定位止口，保证拼接后的两个单元不会出现径向错位，连接螺栓的预紧力参数经过核算，能够承受发动机运转过程中活塞传递的爆发压力与往复惯性力，不会在高速运转时出现连接松动的问题。
