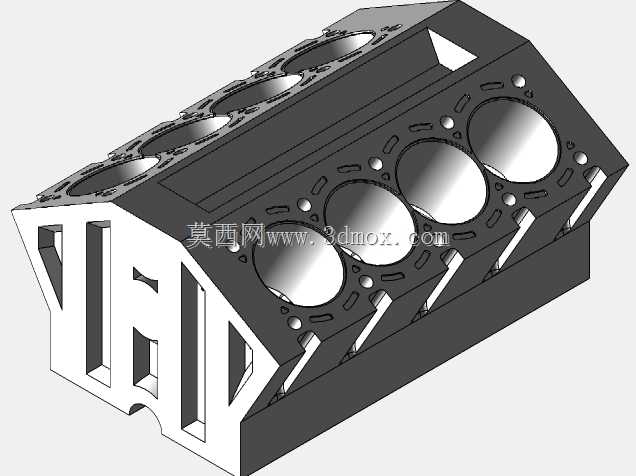

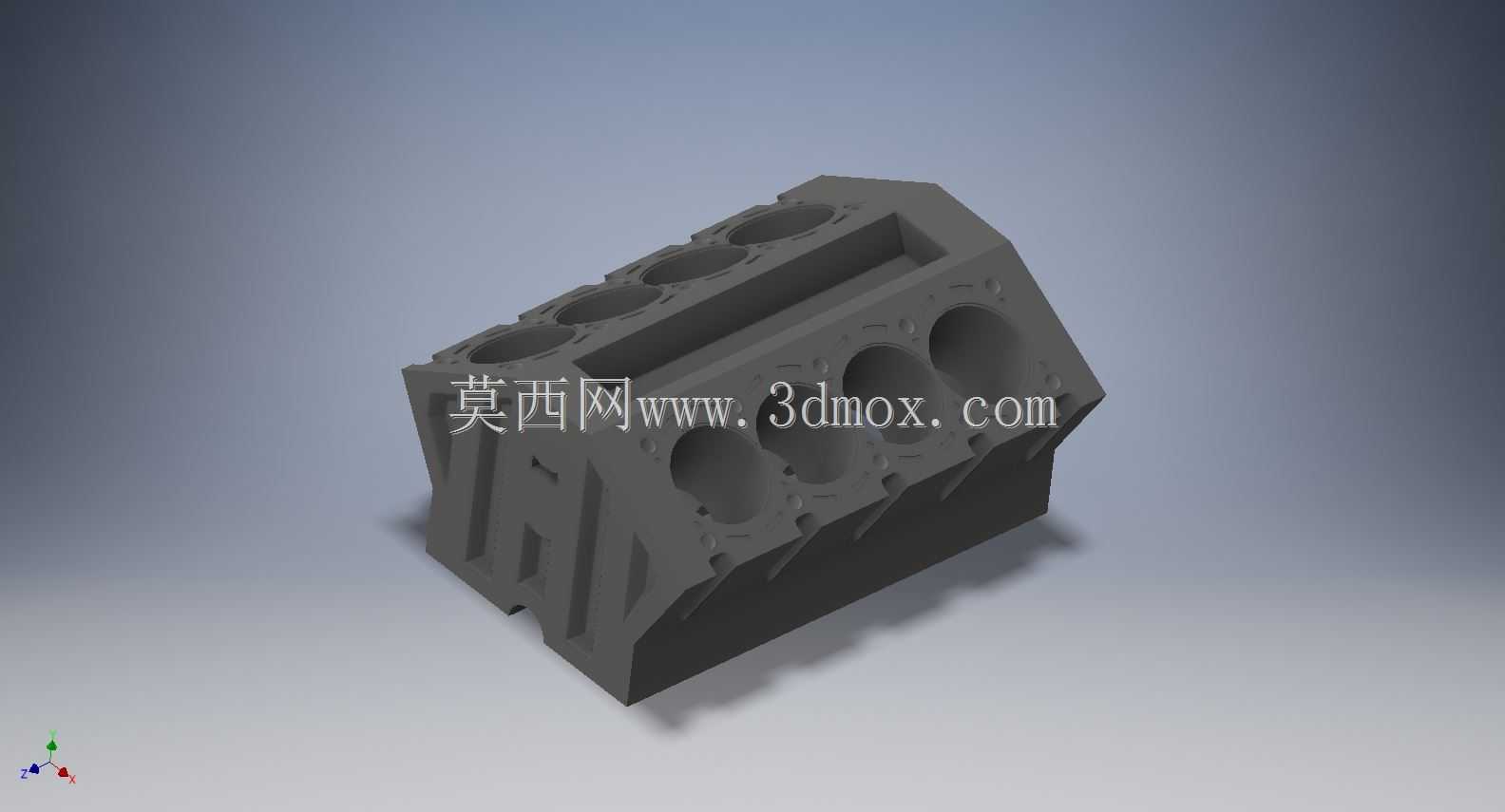

V型八缸发动机缸体结构三维数模

　　V8缸体作为大排量内燃机的核心承载基体，在大马力乘用车辆、高性能改装车型、小型船舶动力单元、固定式工业发电机组中均有广泛应用，其结构设计直接决定了动力单元的整体刚性、运转平顺性与维修适配性。该缸体采用经典的90度夹角V型布局，两列各四个气缸呈对称分布，这种布局能够平衡活塞往复运动产生的一阶、二阶惯性力，大幅降低高转速工况下的整机振动，同时缩短整机轴向长度，适配纵置后驱、四驱车型的机舱布局边界，也能满足船用动力紧凑舱室的安装要求。从结构设计逻辑来看，缸体采用整体式铸铁基体结构，气缸筒与上曲轴箱集成铸造，侧壁设置有交错分布的加强筋结构，这些加强筋沿着缸孔受力方向、主轴承座载荷传递路径布置，能够在不额外增加过多壁厚的前提下，

　　提升缸体整体抗扭刚度，避免高爆发压力工况下出现缸孔变形、主轴承座开裂的问题。两列气缸之间的夹角空间预留了冷却水道与润滑油道的布置空间，冷却水从缸体前端进水后，能够沿着各缸周围的水套均匀流动，带走燃烧室传递的热量，保证各缸工作温度一致；润滑油道则采用贯穿式主油道设计，通过分支油道向主轴承、凸轮轴轴承、活塞冷却喷嘴输送压力润滑油，保证各摩擦副在高转速下的润滑可靠性。缸体顶面采用平面密封结构，围绕每个气缸孔布置有均匀分布的缸盖螺栓孔，螺栓孔深度覆盖至主轴承座附近的厚壁区域，能够将缸盖压紧力均匀传递到整个缸体，避免缸垫密封失效；缸体侧面预留了机油滤清器安装座、水泵安装面、正时链罩安装止口、各类传感器的安装螺纹孔，所有安装面的位置精度、

　　螺纹孔深度都严格匹配量产机型的装配要求，能够直接用于整机装配的干涉检查、工装夹具设计参考。缸体下端的主轴承座采用分体式设计，每个主轴承盖通过两根螺栓与缸体基体连接，部分高载荷位置还设置有横向螺栓，进一步强化主轴承座的支撑刚度，承受曲轴运转时传递的爆发压力与惯性力。从安装边界来看，该缸体的外形轮廓完全匹配量产V8机型的尺寸参数，前端面的正时机构安装空间、后端面的飞轮壳安装止口、两侧的发动机悬置安装点都按照实际机型参数建模，可直接用于动力总成的搭载匹配验证，也能作为教学演示、结构拆解的直观模型，帮助从业者理解大排量V型发动机的基体结构设计逻辑，在进行改装方案设计、零部件测绘教学、虚拟装配验证时都能提供准确的结构参考。
