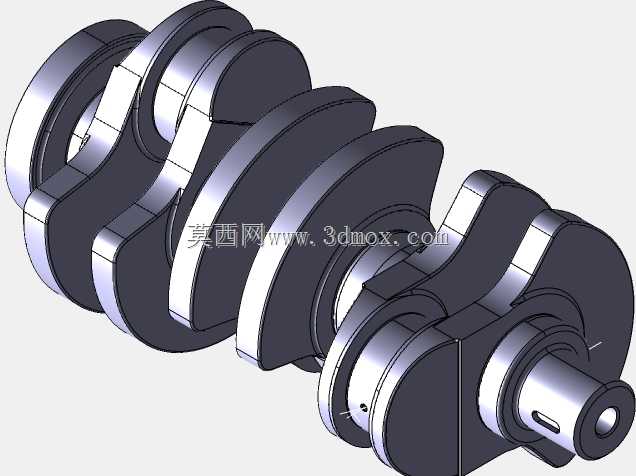

三缸发动机用曲轴结构三维设计

　　这款三缸曲轴的结构设计，核心围绕小排量往复式活塞发动机的动力转换需求展开，作为发动机曲柄连杆机构的核心输出部件，它承担着将活塞往复直线运动转化为旋转扭矩的核心作用，目前广泛适配于小排量乘用车、通用小型发电机组、园林动力机械、轻型农用作业设备的动力单元中。从结构布局来看，三个曲柄销按照120度夹角均匀排布，这种相位设计能够抵消三缸机固有的一阶往复惯性力矩，让动力输出的平顺性得到有效提升，避免运行过程中出现过大的整机振动，匹配平衡轴设计时可进一步降低整机NVH表现。建模过程中重点还原了曲轴的各段轴径过渡圆角、主轴颈与曲柄销的同轴度公差基准、输出端键槽的定位尺寸、自由端的油封配合轴段细节，每个曲柄臂的配重块轮廓都经过偏心质量匹配，

　　确保各缸往复运动件与旋转运动件的质量差控制在合理区间，减少高速运转时的离心载荷。安装边界层面，主轴颈的直径尺寸、各主轴颈之间的跨距严格对应常规三缸发动机缸体的主轴承座安装孔位，输出端的键槽尺寸匹配飞轮与正时齿轮的安装定位要求，自由端的轴段长度预留了皮带轮、减振器的安装空间，轴颈表面的油孔位置完全对应压力润滑的油路走向，能够保证运转过程中各摩擦副得到持续的润滑油供给。从实际应用场景出发，这类三缸曲轴相比同功率四缸曲轴结构更紧凑，轴向尺寸更短，能够有效缩小动力单元的整体体积，适配前置前驱车型的横置动力舱布局，也能满足小型通用动力设备对安装空间的严苛要求。建模时对曲柄臂与轴颈的衔接位置做了应力集中区域的结构还原，这部分是曲轴疲劳强度校核的关键位置，实际生产中多采用模锻后圆角滚压工艺提升疲劳寿命，三维模型中保留了该位置的圆角特征，可直接用于后续的有限元强度分析、运动学仿真验证，也能作为逆向设计、工艺编制的三维参照基准。
