PPSh41冲锋枪桶枢轴锁销结构设计

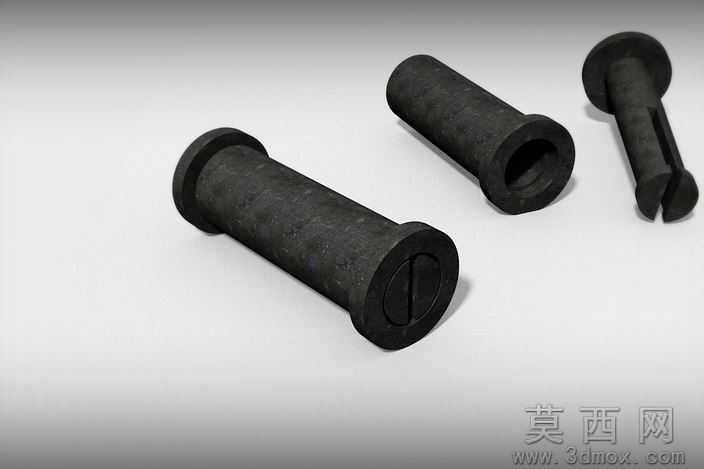

本作品为PPSh41冲锋枪配套的桶枢轴锁销三维模型，建模过程严格参照实物测绘尺寸完成，整体采用等比例还原设计，保证各部分尺寸公差符合枪械零件装配的精度要求。建模阶段首先绘制锁销的轴向截面轮廓，通过旋转特征生成销体的基础桶型结构，针对销头的一字开槽特征，采用拉伸切除命令完成槽位加工，开槽的宽度、深度均匹配对应螺丝刀的操作尺寸，保证实际拆装时的操作适配性。销体尾部的限位凸缘结构单独建模，通过布尔运算与主体销身合并，凸缘的外径尺寸略大于销身主体，装配后可实现轴向限位，避免销体从安装孔位滑脱。材质设置阶段，针对该零件的实际使用场景，赋予表面做氧化发黑处理的钢材材质，调整材质的粗糙度参数模拟金属表面的细微磨砂质感，同时添加轻微的磨损痕迹贴图，还原枪械零件长期使用后的真实外观，避免渲染效果过于崭新失真。渲染环节采用三点布光方案，主光源从斜上方45度角照射，突出销体圆柱面的光影过渡，辅光源补亮暗部细节避免阴影区域死黑，顶光勾勒销头开槽与尾部凸缘的轮廓边缘，最终渲染图清晰展现零件的整体外形与局部结构特征。结构设计上，该锁销为中空桶型结构，在保证结构强度满足枪械往复运动受力要求的前提下，有效降低零件自身重量，销身的外圆尺寸与枪身对应的安装孔位采用间隙配合设计，既保证销体可顺利插入装配，又避免配合间隙过大导致的装配松动，销头的一字槽设计兼顾了生产加工的便利性与战时野外拆装的实用性，无需专用工具即可完成销体的拆装操作。整个建模过程严格遵循机械零件设计规范，所有倒角、圆角特征均按照五金零件的加工工艺要求设置，避免出现建模中的尖锐棱角，还原真实机加工零件的工艺特征，模型可用于枪械结构原理演示、五金零件设计参考、装配模拟验证等多个场景。
