Lee Shell进料滑道结构设计

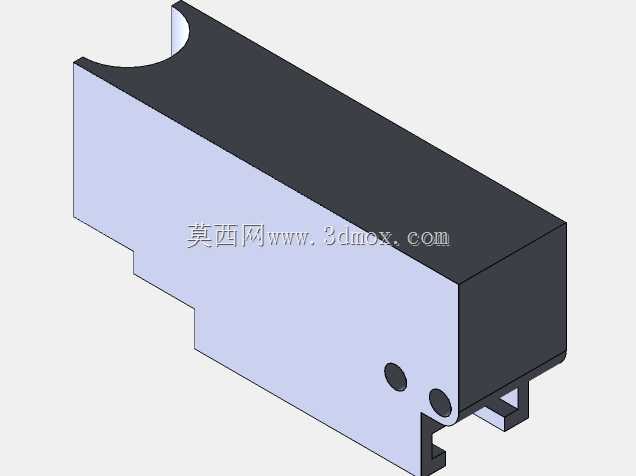

　　该进料滑道主要应用于自动化送料工位，承担小型工件的定向输送与精准导向作用，常见于精密装配、电子元器件分拣、小五金件加工上料等场景，作为送料路径末端的衔接构件，可将上游振动盘、直振送料器输出的工件平稳引导至指定装配或加工位置，避免工件在输送末端出现卡滞、偏移、掉落等问题，保障连续生产过程中送料环节的稳定性。从结构设计来看，整体采用长方体块式主体构型，顶部开设的弧形避让槽用于匹配上游送料轨道的出料端轮廓，实现无台阶平滑衔接，消除工件输送过程中的磕碰卡点；主体侧面设置的两个定位销孔，用于滑道整体在安装基座上的精准定位，配合底部的卡扣式安装结构，可快速完成滑道的装拆与位置微调，无需额外设计复杂的压块固定结构，缩减安装调试的辅助工时。

　　设计过程中优先考虑了工件输送的顺畅性，滑道内部走料面做了等截面通槽设计，槽宽尺寸匹配对应工件的外形轮廓公差，预留0.1-0.2mm的滑动间隙，既避免工件在槽内出现卡涩，也防止间隙过大导致工件输送姿态偏转；主体外侧的阶梯式凸台结构，用于匹配安装基座的限位槽，安装时可直接嵌入基座定位，限制滑道在送料方向的垂直与水平窜动，保障长期运行过程中位置精度不发生偏移。从安装边界来看，整体外形为规整的块式结构，占用安装空间较小，可适配紧凑布局的自动化设备工位，安装时仅需保证走料槽的出料口与下游接料工位的同轴度误差控制在0.05mm以内，即可满足送料精度要求；结构材质可根据输送工件的材质与使用场景选择，

　　输送普通五金件时可采用45号钢做表面淬火处理提升耐磨性，输送易刮伤的电子类壳体工件时可采用POM或阳极氧化铝合金材质，降低工件表面划伤概率。该滑道的结构设计充分考虑了加工工艺性，主体结构可通过铣削加工一次成型，定位孔与安装卡扣的特征无复杂倒扣结构，常规三轴加工设备即可完成全部加工工序，加工成本较低，同时后期维护便捷，出现走料面磨损时仅需更换滑道单体即可，无需拆解整个送料模组，可有效降低设备运维的时间与物料成本。
