Lee喂壳幻灯片Pro1000结构件

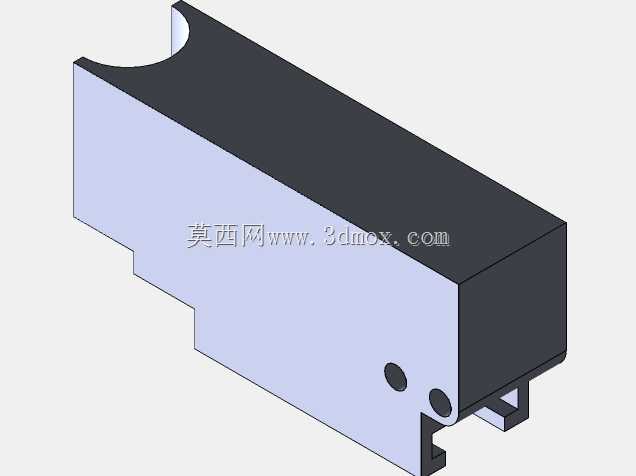

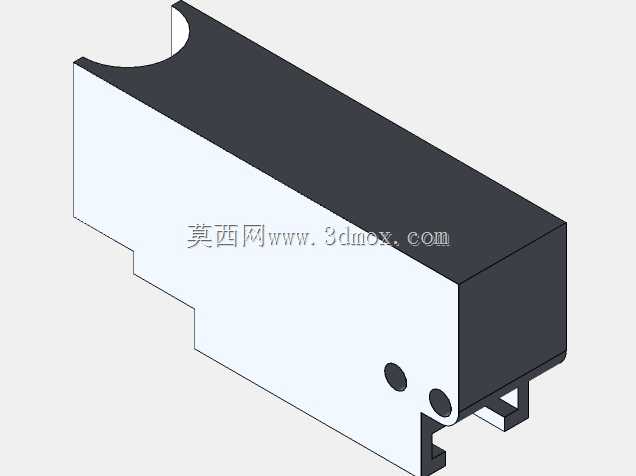

　　该结构件属于滑动承载类机械零件，主要应用在需要精准直线进给、间歇式工位切换的轻载传动场景中，常见于小型工装夹具的滑台模块、检测设备的样本输送工位、小型精密装配线的料件推送单元，这类场景对零件的滑动顺畅度、安装定位精度、长期耐磨性能都有明确的工程要求，零件的结构设计完全围绕实际工况的受力与安装需求展开。从外形结构来看，零件主体采用长方体切削成型的整体式结构，主体长度方向为主要的滑动导向方向，顶部开设的半圆弧缺口是为了避让配套的圆柱导向轴，避免滑动过程中与相邻轴类零件发生运动干涉，同时该缺口也可作为辅助定位基准，在装配时快速对齐导向件的安装位置，减少装配调试的找正时间。零件侧面的两个同轴小孔为定位销安装孔，孔位公差按照H7级精度设计，

　　用于安装弹簧销或者圆柱销，实现与配套滑动拨块的刚性连接，保证动力传递过程中无间隙窜动，避免滑动到位后出现位置偏移。零件端部的两个对称凸耳卡扣结构，是与滑动驱动端的快装接口，无需额外紧固件即可实现与驱动拨叉的快速卡接，既减少了装配零件数量，也能在后期维护时快速拆换，降低设备停机维护的时间成本。在设计思路上，该零件优先考虑了滑动过程中的受力均衡性，主体截面的厚度经过受力校核，在轻载推送工况下不会出现弯曲形变，两个定位销孔的位置设置在零件重心线附近，驱动时的作用力方向与零件滑动方向重合，避免滑动过程中出现偏载卡滞的问题。零件的滑动接触面做了平面度公差要求，表面粗糙度控制在Ra1.6以内，减少滑动时的摩擦阻力，

　　同时适配固体润滑涂层的附着要求，长期往复滑动也不会出现明显的磨损量超差问题。安装边界方面，零件的整体宽度尺寸适配标准16mm宽度的直线滑槽，安装后两侧与滑槽侧壁的间隙控制在0.05-0.1mm之间，既保证滑动顺畅无卡滞，也不会出现横向晃动影响定位精度；零件的总高度在安装后凸出于滑槽表面的高度不超过8mm，不会与上方的料件托盘、检测探头等周边部件发生空间干涉；端部卡扣的卡接深度为3mm，卡接后可承受最大15N的水平推送力，完全满足轻载料件推送、幻灯片式工位切换的负载需求。在实际使用中，该零件通常配套圆柱导向轴、复位弹簧、驱动凸轮组成完整的滑动进给单元，工作时驱动凸轮带动零件沿滑槽做直线往复运动，每次滑动行程固定，

　　到位后通过定位销孔连接的拨块带动料盘切换工位，顶部的半圆弧缺口在滑动全程与导向轴保持0.2mm的安全间隙，即使零件出现微量形变也不会与导向轴发生刮蹭。零件的边角位置都做了C0.5的倒角处理，既避免装配时锐边划伤操作人员，也能在装入滑槽时起到导向引入的作用，无需额外修磨即可顺利装入配套滑槽。零件底部的平面为主要承载面，与滑槽底面完全贴合，承载时的受力均匀分布在整个接触面上，不会出现局部应力集中导致的零件变形或者滑槽磨损，长期运行的精度保持性可满足万次以上往复动作的使用要求，无需频繁更换调整。
