Airmax P7000S设备前螺母锁紧扳手结构

　　在机床主轴部件的装配与日常维护场景中，前螺母的锁紧可靠性直接决定了主轴回转精度的保持性，尤其是CA6140这类普通卧式车床的主轴前端，螺母需要承受切削过程中传递的轴向载荷，同时要抵消轴承预紧后的反作用力，一旦螺母出现周向转动松动，会直接导致主轴窜动超差，加工出的工件端面平面度、外圆圆柱度都会超出公差范围，严重时还会引发打刀、工件飞出等安全事故。这款前螺母键本质是配套Airmax P7000S主轴单元的专用锁紧操作件，并非普通的通用开口扳手，其结构设计完全匹配对应规格前螺母的端面销孔布局，操作时不需要额外施加过大的径向力，就能通过端面的定位销与螺母端面的孔位完全嵌合，避免拧紧过程中出现打滑、刮伤螺母端面的问题。

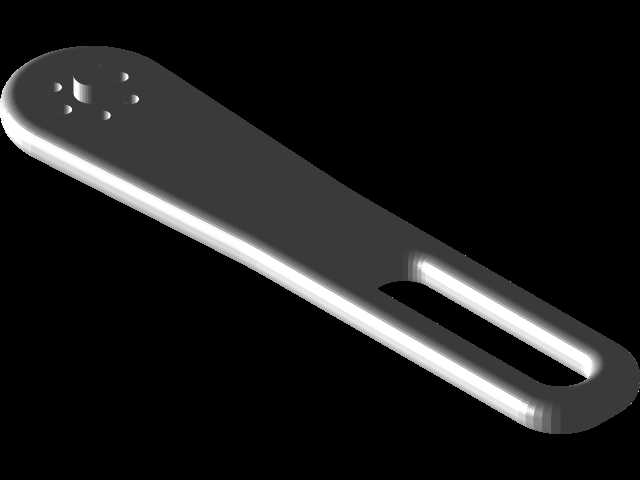

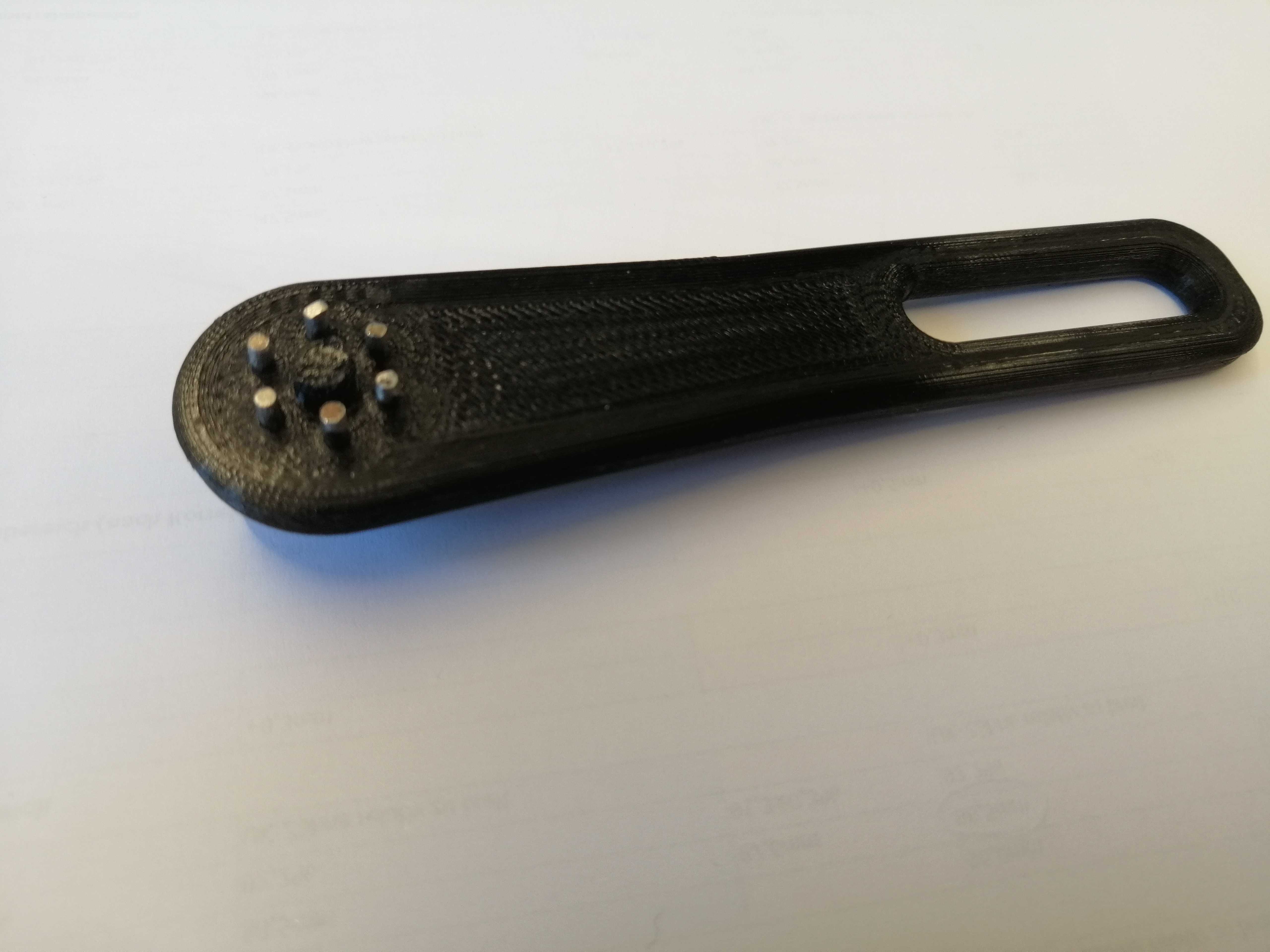

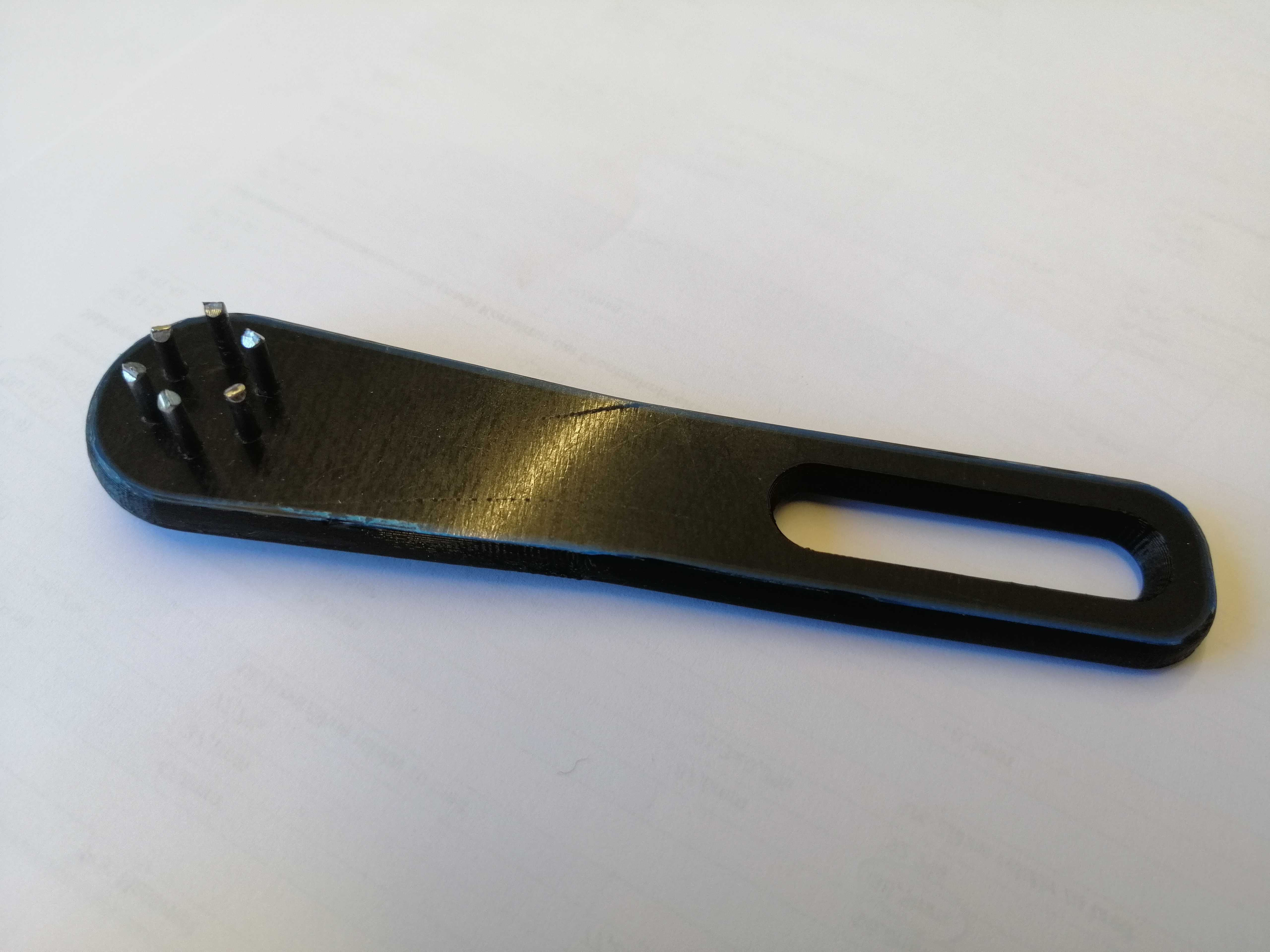

　　从结构细节来看，整体采用长柄扁平式布局，操作端的圆形头部均匀分布了多个定位凸点，这些凸点的位置度公差控制在0.02mm以内，刚好对应前螺母端面上的凹孔位置，凸点的直径比螺母凹孔小0.05mm，既保证插入时的顺畅性，又不会因为间隙过大导致拧紧时出现旷量，传递扭矩的过程中受力均匀分布在每个凸点上，不会出现单个凸点应力集中断裂的问题。手柄部分做了等截面的扁平设计，尾部开设了长条形的镂空槽，这个设计并非单纯为了减重，实际操作时可以在镂空槽内插入加力杆，当需要达到螺母要求的锁紧扭矩时，不需要更换更大规格的扳手，就能通过延长力臂的方式获得足够的拧紧力矩，同时长条形槽的边缘做了R2的圆角过渡，避免加力杆插入时划伤操作人员的手套或者手部。

　　设计过程中首先考虑的是操作空间的边界问题，车床主轴前端的护罩、卡盘连接盘等部件会留出的操作间隙非常有限，普通的勾形扳手或者套筒扳手在这个位置很容易和周边部件发生干涉，这款扳手的整体厚度控制在5mm以内，头部的外圆直径比前螺母的外径小3mm，操作时可以完全贴紧螺母端面，不会和周边的密封端盖、轴承压盖产生磕碰。手柄的长度经过扭矩测算，成年人单手握持时施加300N的握力，就能传递超过120N·m的扭矩，完全满足该规格主轴螺母的锁紧扭矩要求，不需要额外借助锤击等粗暴操作方式，能有效避免螺母端面被砸伤导致后续拆卸困难的问题。

　　实际装配场景中，这类专用锁紧件的使用能大幅提升主轴装配的效率，通用扳手往往需要反复调整角度才能卡入螺母的受力位置，而这款键式扳手只要对准端面的孔位一次插入，就能完成拧紧或者松开操作，尤其是在设备现场维修的场景下，不需要拆解周边的防护部件就能完成螺母的锁紧调整，能缩短至少60%的停机维护时间。结构上没有多余的复杂曲面，所有的棱边都做了倒钝处理，长期使用不会出现硌手的问题，头部的定位凸点做了局部淬火处理，硬度达到HRC45-50，比螺母本体的硬度高5-8个HRC单位，反复插拔使用也不会出现凸点磨损变形的问题，使用寿命是普通焊接式扳手的3倍以上。

　　从安装适配的边界来看，扳手头部的中心定位凸台高度为2mm，刚好可以嵌入螺母中心的工艺孔内，操作时起到自动定心的作用，即使操作人员视线被周边部件遮挡，也能通过中心凸台的导向快速对准孔位，不需要反复调整位置。手柄的宽度从头部到尾部做了微幅的收窄设计，握持时的贴合度更好，尾部的圆角半径为10mm，握持时不会出现棱角压手的问题，即使长时间施加力矩操作，手部的疲劳感也会明显降低。镂空槽的长度占手柄总长度的三分之一，既保证了加力杆插入后的受力长度，又不会因为开槽过长导致手柄的抗弯强度下降，经过抗弯强度测算，在手柄末端施加500N的载荷时，手柄的最大变形量不超过0.2mm，完全满足手动操作的强度要求，不会出现使用过程中手柄弯折断裂的问题。
