Nais DS-BT系列信号继电器三维结构模型

项目分类:继电器 发布时间:2022-02-22 ID:557894
  • Nais DS-BT系列信号继电器三维结构模型
  • Nais DS-BT系列信号继电器三维结构模型
  • Nais DS-BT系列信号继电器三维结构模型

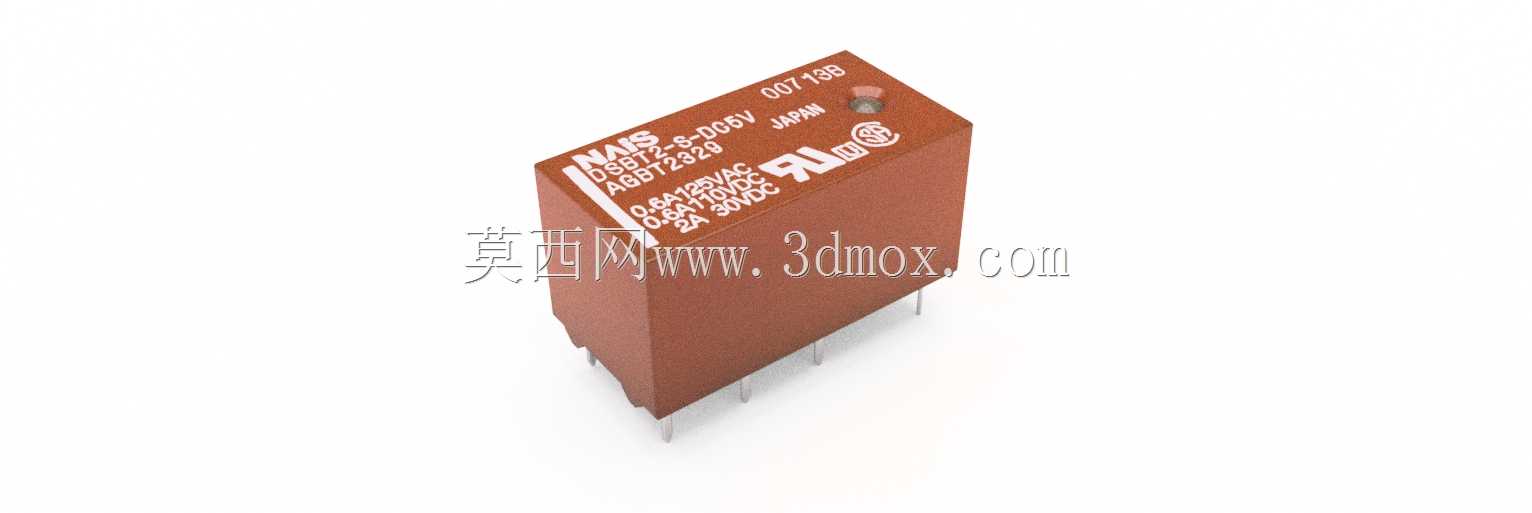

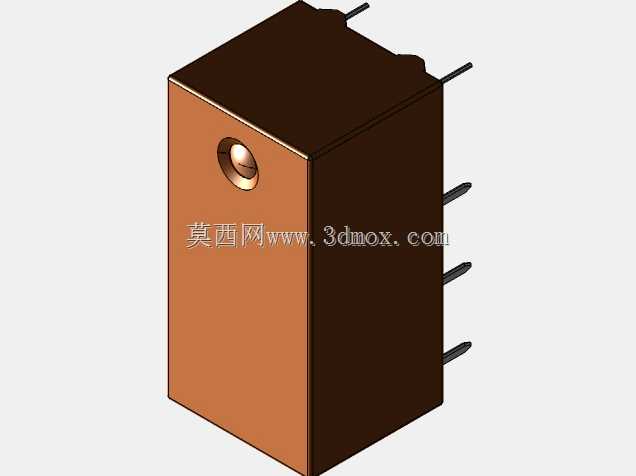

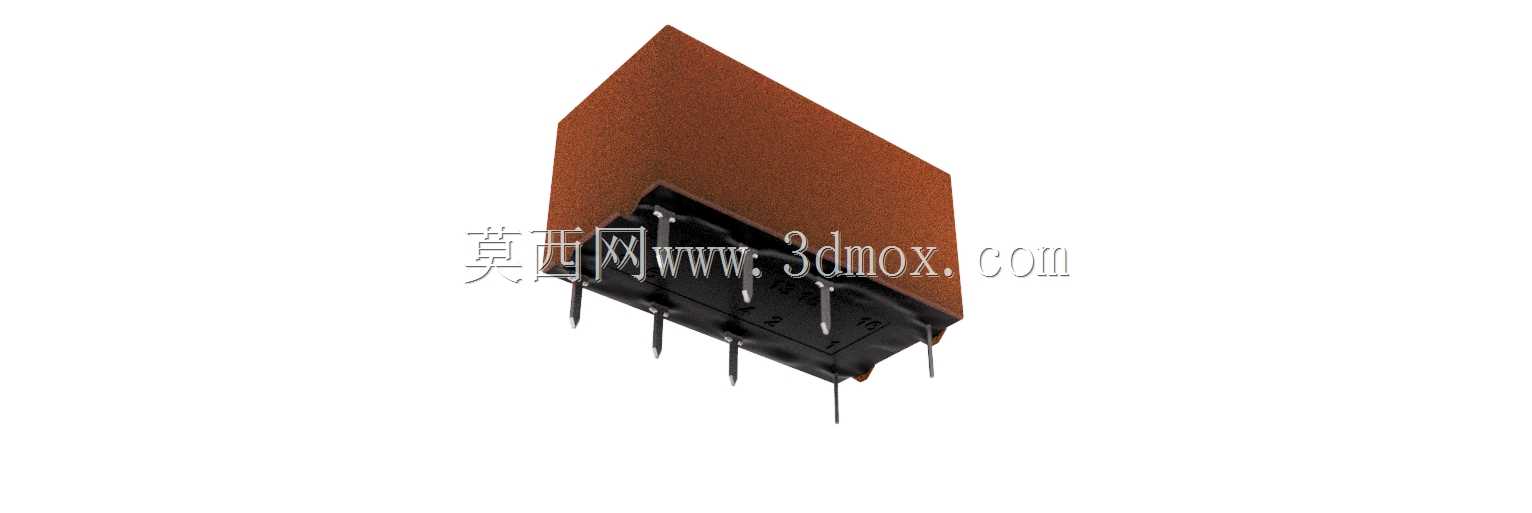

  在低压控制回路的设计选型过程中,小型信号继电器的三维建模精度直接影响PCB布局、柜体装配的实际落地效果,这款对应Nais DS-BT系列的继电器模型,完全参照公开的器件实物参数还原,可直接用于工控板卡、小型控制设备的结构干涉校验。从实际应用场景来看,这类继电器常被用在PLC输出端口的小功率信号扩展、传感器信号的回路通断控制、小型自动化设备的低压负载切换环节,承担着弱电控制回路里的信号隔离、小功率负载通断的核心作用,相比大尺寸功率继电器,它的体积更紧凑,适配高密度排布的PCB安装场景。建模过程中优先还原了器件的插装引脚间距,引脚的伸出长度、直径都严格匹配实物焊接要求,避免结构设计阶段出现引脚与焊盘对位偏差、插装后与周边元件干涉的问题;

  外壳部分的棱角、表面印刷标识的位置都做了对应还原,方便装配阶段的器件识别与目视检查。外形尺寸上,模型还原了器件长方体塑壳的实际边界,顶部的标识区域、引脚排布的行列间距都和实物一致,安装时只需要在PCB上预留对应尺寸的开孔与焊盘位置,不需要额外调整周边元件的排布距离。设计思路上没有做多余的简化,保留了塑壳表面的细微凹凸结构、引脚的金属质感区分,在做设备整体渲染、装配工艺演示时,能更贴近真实的装配效果;同时模型的装配基准设置在引脚所在的安装平面,导入装配环境后可以直接匹配PCB安装面,不需要额外做基准对齐操作,能减少结构工程师的重复调整工作量。在实际选型搭配时,这类继电器常和接线端子、贴片电阻、光耦元件共同排布在控制板上,

  模型的尺寸精度足够支撑排布阶段的间隙校验,避免后期打样出现元件高度超限、引脚碰接的问题;对于做小型控制柜、嵌入式控制设备的结构设计人员来说,这个模型可以直接放入装配体,完成整体布局的空间校核,不需要再手动测绘器件尺寸,能大幅缩短前期设计的准备周期。
