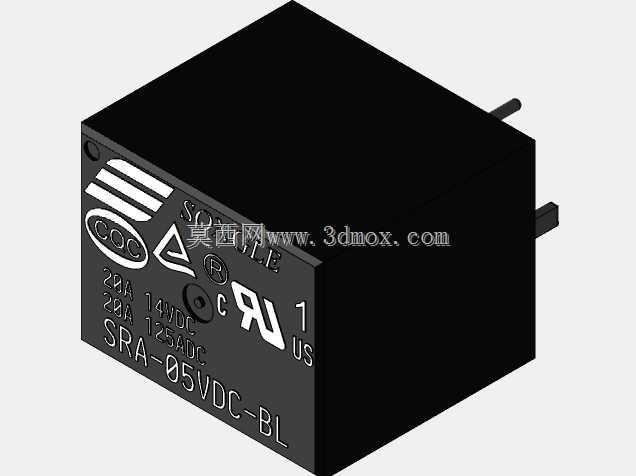

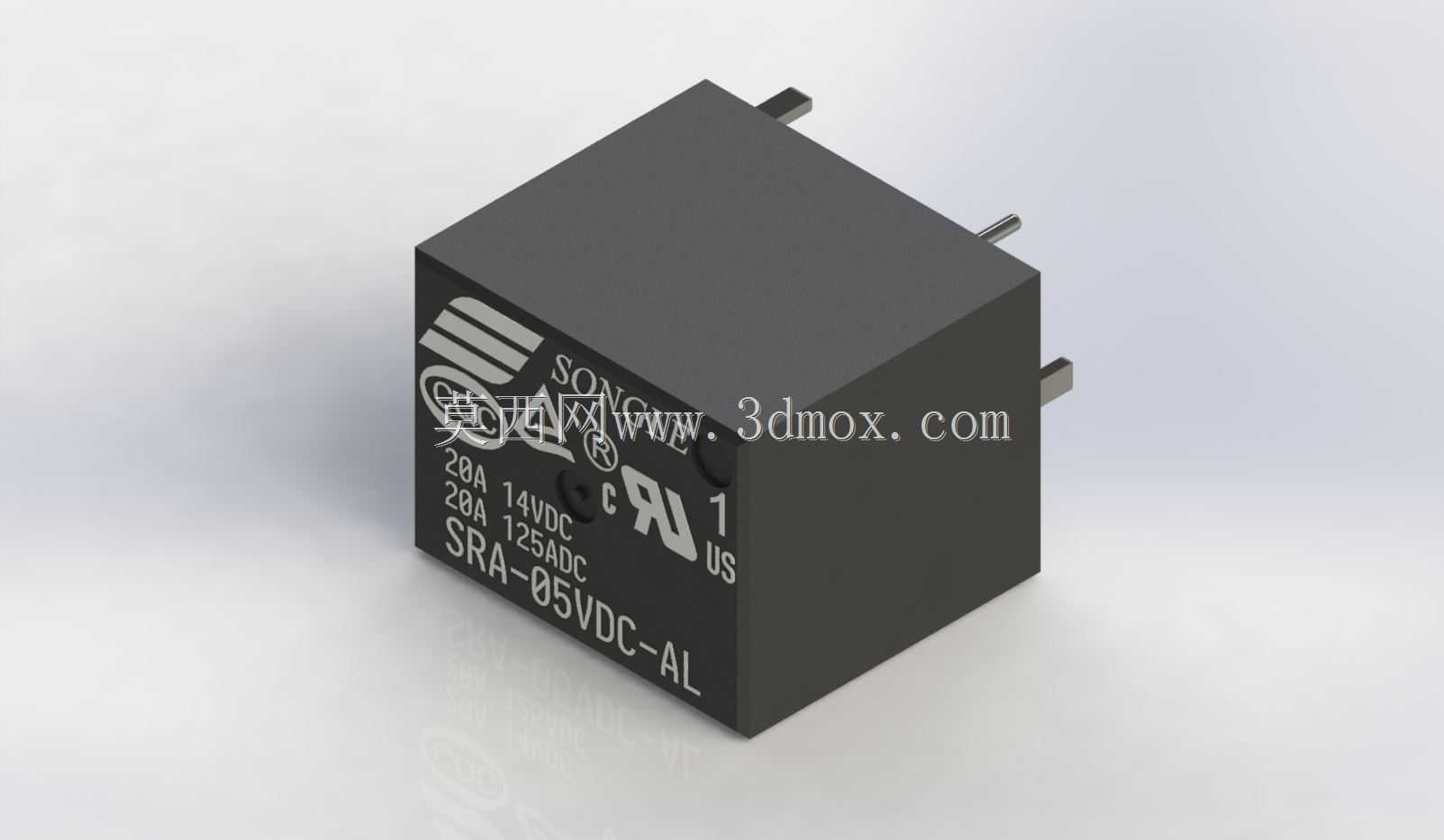

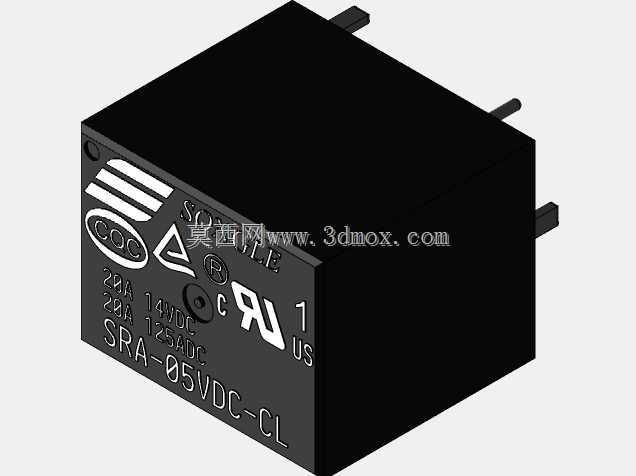

在低压控制回路的设计选型中,这类小型电磁继电器是极为常见的中间控制元件,常被用于工控板卡、智能家居控制模块、小型电源切换回路、汽车低压电控单元当中,承担小电流控制大电流、回路信号隔离、多路信号同步切换的作用,能够有效避免主控回路的大电流直接冲击前端控制芯片,提升整套电控系统的运行稳定性。从结构设计来看,这款继电器采用标准立方体塑封外壳,外壳表面直接丝印额定负载参数与型号标识,方便生产装配环节的目视核对,也能在后期运维排查故障时快速识别元件规格。引脚采用直插式设计,排布间距适配常规PCB板的孔位设计,焊接后能够保证足够的结构强度,耐受常规工况下的振动冲击,不会出现引脚脱焊、接触不良的问题。外形尺寸控制在12.4x16x14.
2mm的紧凑区间,安装时不需要预留过大的板上空间,对于高密度排布的电控板来说,能够有效压缩整体板卡尺寸,适配小型化电控设备的设计需求。设计建模过程中,需要重点还原外壳的卡扣配合结构,保证上下盖的装配间隙符合实际生产的公差要求,引脚的伸出长度与直径要匹配标准PCB焊盘尺寸,同时要还原触点腔体的内部空间占比,保证模型导入整机装配时不会和周边的电容、电阻、接线端子等元件产生干涉。这类继电器的触点额定负载能够覆盖常规低压直流回路的通断需求,12VDC与05VDC的线圈电压规格能够适配不同的主控板供电等级,建模时保留了外壳表面的所有标识凸字与认证标识细节,能够用于生成产品装配说明书的渲染图,也可以用于电控板的虚拟装配验证,
提前排查安装位的空间冲突问题。在实际选型装配时,需要注意引脚的接线定义,区分线圈引脚与触点引脚的位置,建模时严格按照实物的引脚排布做位置还原,保证虚拟布线时的接线逻辑和实际生产一致,避免出现设计阶段的接线错误。塑封外壳的边角做了小圆弧过渡处理,没有尖锐的棱角,符合电子元器件的安全设计规范,同时外壳的阻燃材质特性也在结构建模时通过壁厚参数做了对应体现,保证外壳的壁厚满足阻燃等级对应的结构强度要求。
