欧姆龙G6H-2超小型信号继电器三维结构

　　做工业控制板卡、小型测控设备的结构设计时，信号继电器的选型和布局永远是绕不开的细节，尤其是高密度排布的PCB场景里，元件的实际外形、引脚间距、安装高度差一点，后期打样就可能出现干涉、插装不到位的问题。这款G6H-2型5V信号继电器，是欧姆龙面向低功率信号切换场景推出的直插式元件，日常在通讯设备信号切换、工业传感器信号通断、小型测试仪器的回路控制、消费类电子的低压信号切换场景里应用极广，它的触点负载能力适配小功率信号回路，不会因为切换时的拉弧烧蚀触点，能保证长期通断的可靠性。

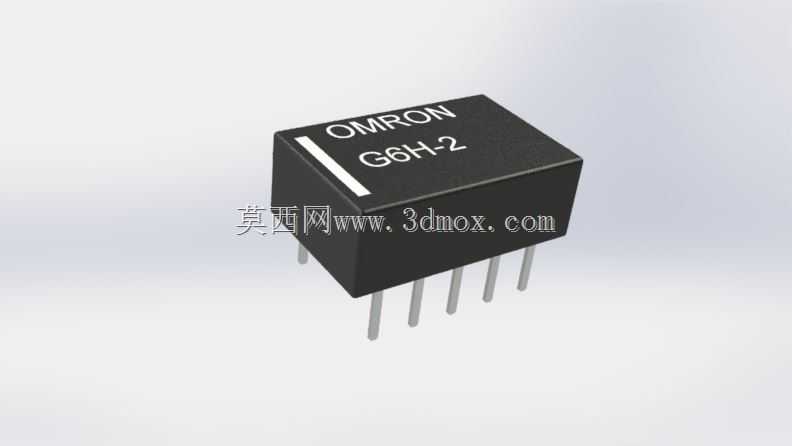

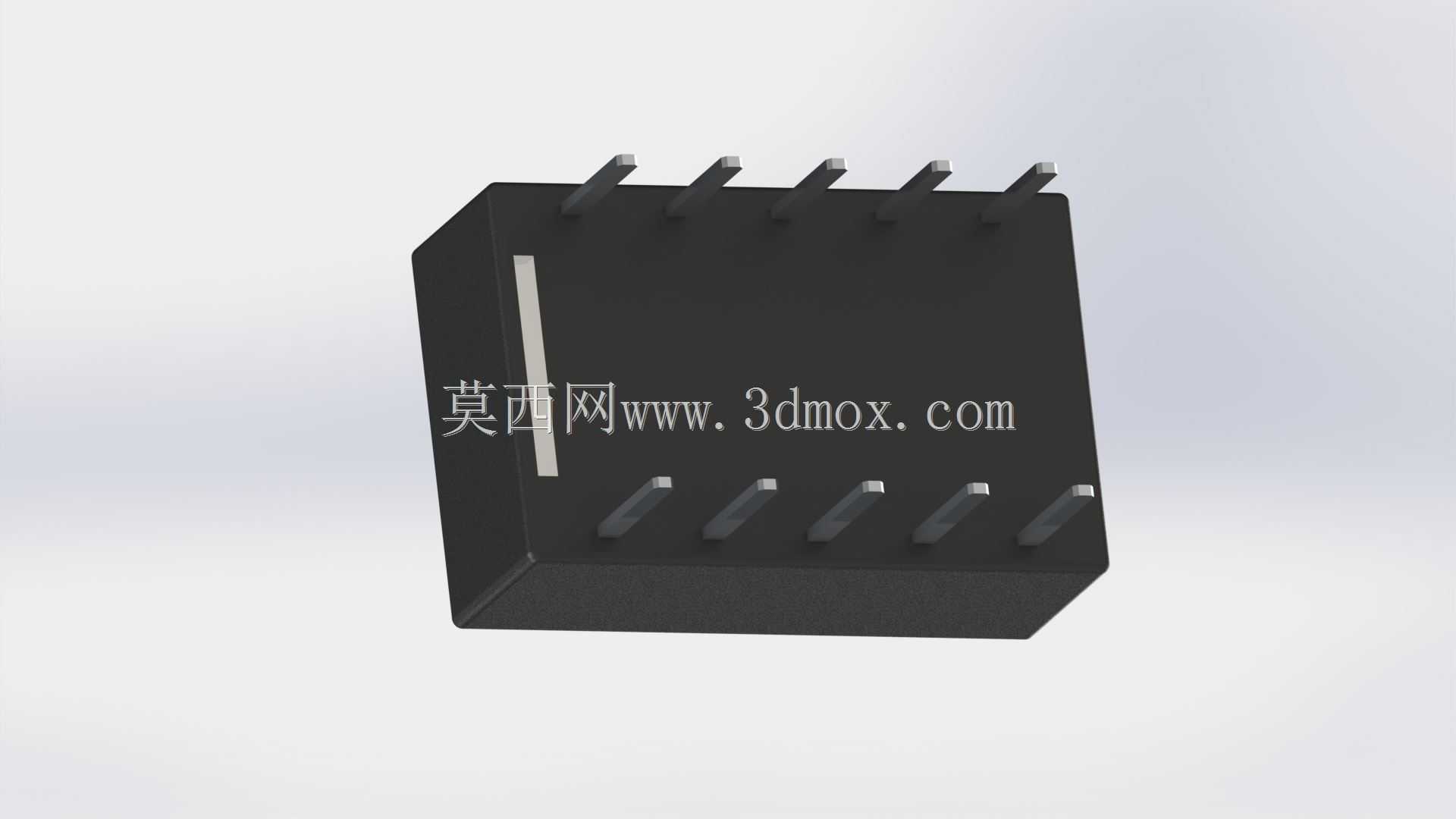

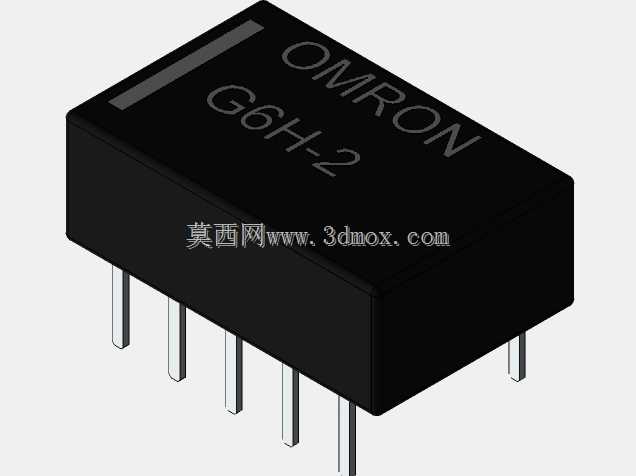

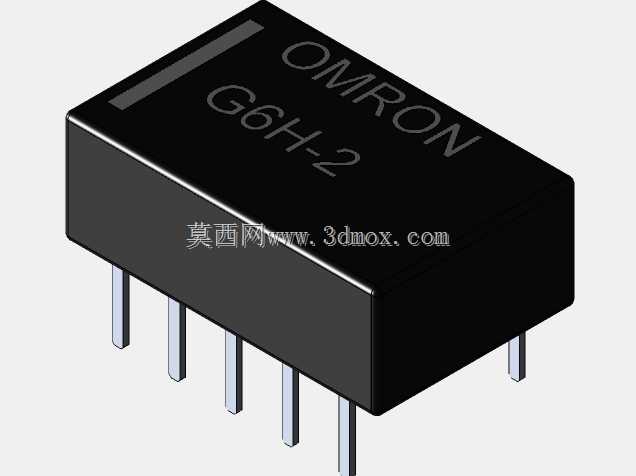

　　从实际建模还原的结构来看，这款继电器采用黑色阻燃环氧塑封外壳，外壳表面做了哑光磨砂处理，顶面丝印清晰标注型号与品牌标识，侧面预留的白色定位标识条，能在生产插装时快速识别引脚方向，避免反向插装导致的回路故障。整体外形为规整的长方体结构，没有突出的卡扣或者异形结构，在PCB布局时可以紧密贴靠其他同高度直插元件排布，最大化利用板上的安装空间。引脚采用直插式设计，六根引脚沿壳体长度方向等距排布，引脚直径适配常规PCB通孔尺寸，引脚伸出壳体底部的长度刚好满足波峰焊的吃锡要求，不会因为引脚过长导致焊盘连锡，也不会因为过短出现虚焊问题。

　　建模过程中需要重点关注几个安装边界参数：首先是壳体的总高度，从引脚底端到壳体顶面的尺寸要和周边电容、接插件的高度做匹配，避免后期装外壳时出现顶壳的问题；其次是引脚的排布间距，每根引脚的中心距要严格对应 datasheet 上的尺寸，做PCB封装时不能只看标称间距，要结合壳体的实际外形预留足够的焊盘间距，防止焊盘和壳体边缘距离不足导致焊接时外壳受热变形；另外要注意壳体底部和PCB表面的间隙，这款继电器的壳体底部没有做凸起的支撑脚，贴板安装时要在PCB上对应位置预留阻焊区，避免壳体底部和PCB走线直接接触造成磨损短路。

　　从功能特性上来说，这款5V线圈的继电器，线圈功耗很低，适配常规MCU的驱动回路，不需要额外增加大功率驱动电路就能直接通过三极管驱动，在小型便携设备里使用时不会过多占用电源功率。触点采用镀金材质，切换微弱信号时不会出现接触电阻过大的问题，哪怕是毫安级的传感器信号，也能保证稳定导通，不会因为触点氧化出现信号中断的情况。塑封外壳的密封性能可以阻挡日常使用中的粉尘、潮气侵入内部触点结构，在普通工业车间环境下不需要额外做防护处理就能长期稳定工作。

　　做结构设计时，很多新手容易忽略继电器的实际外形公差，只按照 datasheet 上的标称尺寸预留安装空间，实际生产中塑封外壳的注塑公差会让壳体宽度有零点几毫米的偏差，如果预留间隙过小，就会出现元件插装时卡滞的问题，建模时特意把壳体的边角做了微小的圆角还原，同时把引脚的轻微成型公差也考虑进去，确保导出的STEP模型导入PCB设计软件时，能直接用来做干涉检查，不需要二次调整尺寸。另外要注意，这类直插信号继电器在做板卡布局时，尽量不要布置在PCB板边靠近安装孔的位置，避免打螺丝时的应力传导到继电器引脚，长期震动下出现引脚脱焊的问题；如果是在有轻微震动的设备上使用，还可以在继电器壳体和PCB之间点少量红胶固定，提升抗振性能。

　　不同于大功率继电器需要考虑散热、灭弧的结构设计，这类小型信号继电器的结构重点在尺寸精度和引脚定位，建模时每一个倒角、每一处标识的位置都和实物做了对应，不管是用来做整机装配的干涉检查，还是用来做产品说明书的渲染配图，都能直接使用，不需要再做额外的结构修正。日常选型替换时，也可以通过这个模型直接对比同类型其他型号继电器的安装尺寸，快速判断是否能直接Pin to Pin替换，减少重新画板的工作量。
