桌面摆件式弯头引擎结构三维设计

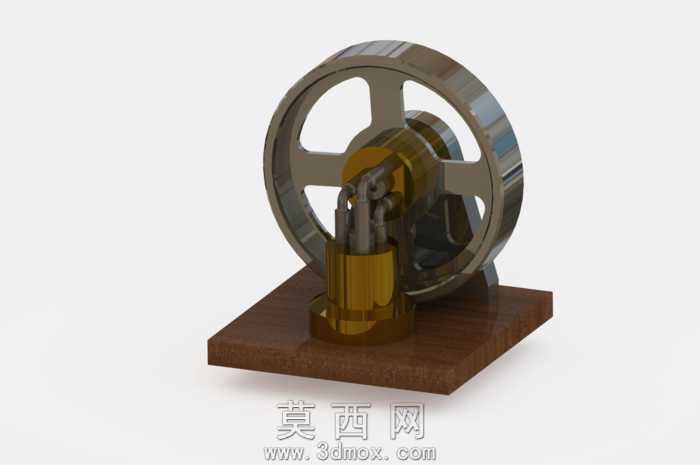

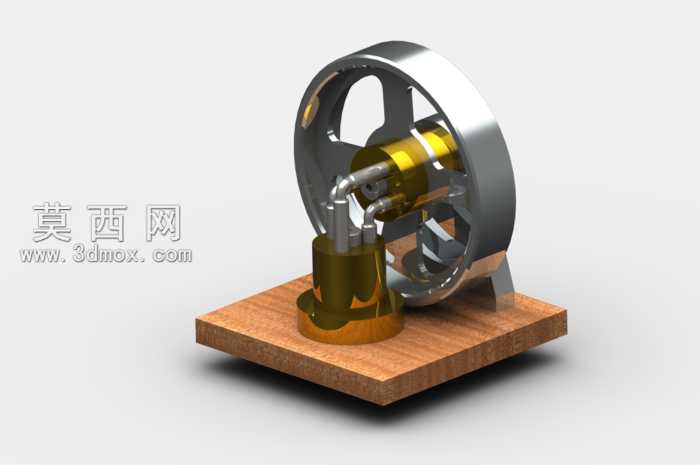

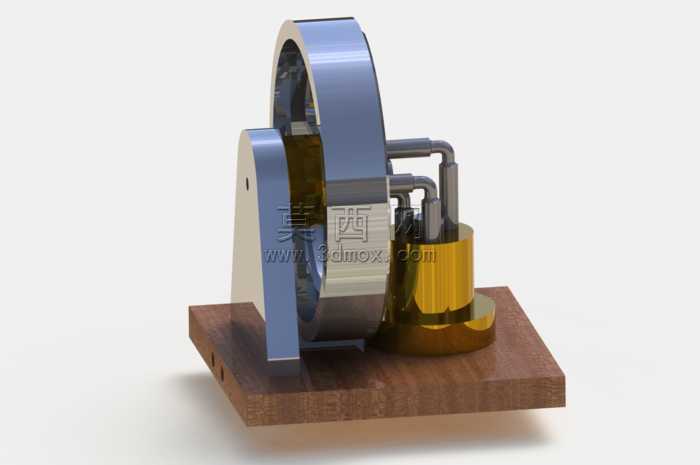

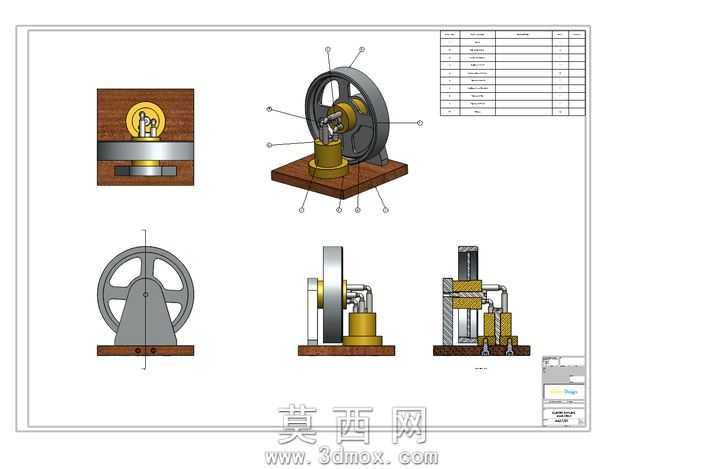

本作品为创意桌面摆件形式的弯头引擎三维设计，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循机械结构的装配逻辑，对引擎的核心运动部件、支撑结构、外接管路以及展示底座进行了1:1等比例的细节还原。首先在零件建模阶段，针对外部的飞轮结构，采用旋转凸台命令生成基础轮体，再通过拉伸切除完成轮辐的镂空减重设计，对轮体边缘做了0.5mm的圆角过渡处理，还原真实金属飞轮的加工倒角特征；核心的气缸与活塞组件采用多实体建模方式，精准还原弯头管路的弯折弧度，管路接口处做了密封凸台的细节刻画，保证装配时管路与缸体的配合间隙符合实际机械装配公差要求。材质与渲染阶段，针对不同部件匹配了差异化的材质属性：飞轮、金属管路、缸体外壳采用抛光不锈钢材质，调整金属粗糙度为0.15、反射强度为0.8，还原亮面金属的高反光质感；内部的活塞与传动构件采用黄铜材质，调整金属色泽为暖金色，粗糙度设置为0.3，模拟黄铜构件轻微氧化的哑光金属质感；底部的展示底座采用实木胡桃木材质，添加了清晰的横向木纹纹理贴图，调整凹凸贴图参数还原木材表面的细微肌理，同时为底座边角做了2mm的倒圆角处理，模拟实木摆件的打磨工艺。渲染输出阶段采用工作室环境光，添加两盏45度角的区域补光消除金属表面的死黑区域，开启全局光照与环境闭塞效果，让金属部件之间的投影过渡自然柔和，最终呈现的渲染图清晰展现了弯头引擎的结构层次，金属与木质材质的质感对比强烈，整体视觉效果精致细腻。结构设计上，该摆件完整还原了弯头引擎的运动逻辑，飞轮的旋转中心与活塞的往复运动轴线保持精准的垂直对位，弯头管路的走向完全适配缸体的进排气路径，支撑脚的位置经过重心校准，保证整个装置放置在木质底座上时重心稳定，不会出现倾覆问题。整个设计没有冗余的装饰构件，所有结构都服务于机械原理的展示需求，既可以作为机械原理教学的演示模型，也可以作为精致的桌面工艺摆件，兼顾了机械结构的严谨性与创意摆件的观赏性，建模过程中所有零件都保留了完整的参数化特征，方便后续对结构尺寸进行调整优化，也可直接导出用于3D打印制作实体摆件。
