化工存储反应罐区成套装置三维设计

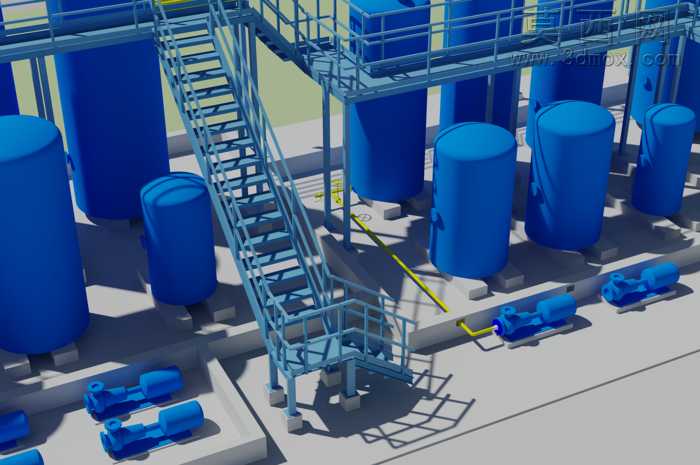

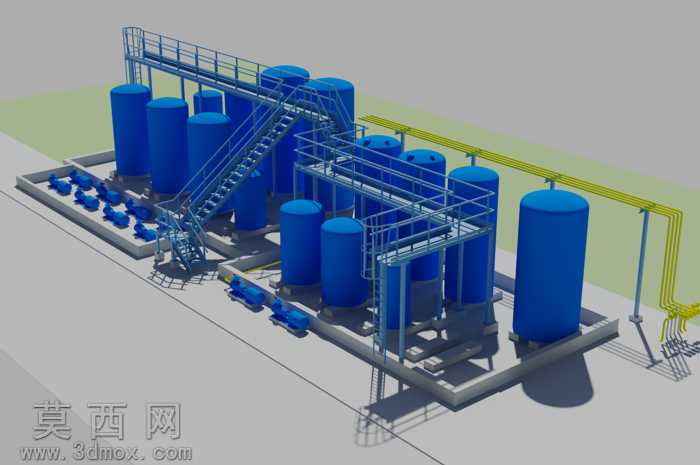

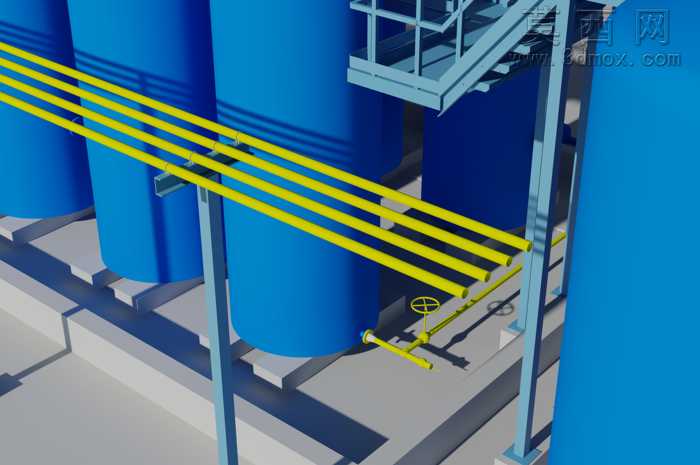

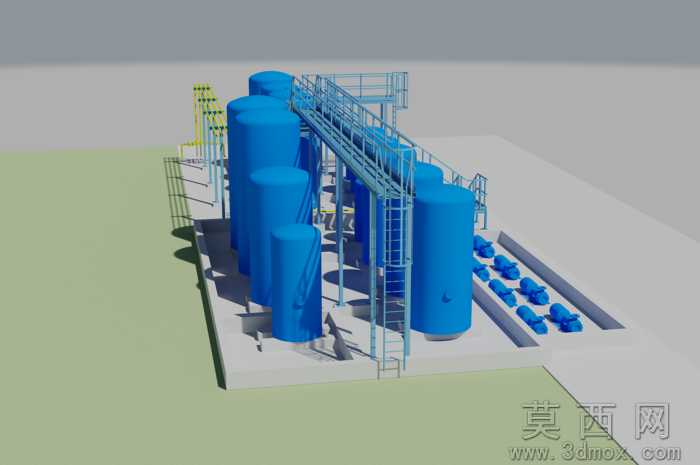

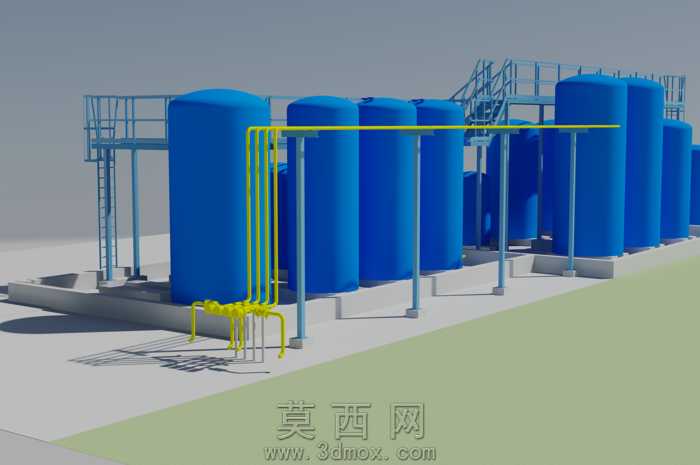

本套三维设计作品为化工生产场景中的存储反应罐区成套装置，整体采用1:1等比例还原真实工业厂区的罐区布局逻辑，建模过程严格遵循化工装置的设计规范，对每一处结构细节都做了精细化还原。作品中包含多组不同规格的立式蓝色储料罐体，罐体按照功能分区排布，分为原料存储区与中间反应暂存区，罐体底部设置有标准化的支撑基座，基座与地面的连接结构做了写实处理，符合工业现场的安装要求。罐区配套设计了多层钢结构操作平台，平台采用镂空格栅式踏步设计，搭配双侧安全防护栏杆，斜向楼梯的踏步高度、扶手高度均符合人体工程学与工业安全标准，平台与各罐体顶部的操作口精准对接，可满足日常巡检、阀门操作、设备检修的空间需求。管廊系统沿罐区外侧排布，黄色工艺管线按照介质流向做了规整的走向设计，管线之间的连接法兰、弯头、支撑吊架都逐一建模还原，清晰区分不同介质的输送路径，罐体底部配套的输送泵组也做了精细化建模，泵体与罐体的连接管线、阀门组件都完整呈现，还原了物料从储罐经泵组输送至下游工序的完整流程。材质渲染上，罐体采用哑光工业蓝漆材质，还原化工设备常用的防腐漆面质感，钢结构平台采用银灰色金属材质，表现碳钢型材的哑光金属质感，工艺管线采用醒目的黄色防腐漆材质，符合工业管线的色标规范，地面采用浅灰色水泥地坪材质，搭配浅绿的厂区绿化区域，整体渲染效果写实逼真，光影效果模拟日间自然光照射，设备的投影自然柔和，清晰呈现整套装置的空间层次。设计过程中充分考虑了罐区的操作空间预留，设备之间的检修通道宽度符合安全规范，管线排布避开了操作通道与楼梯出入口，整体布局紧凑合理，既满足生产工艺的物料输送需求，也兼顾了日常操作与检修的便利性，完整还原了现代化工厂罐区的真实样貌，可用于化工厂区布局展示、工艺方案沟通、教学演示等场景。
