多色运动款汽车改装轮毂三维设计作品

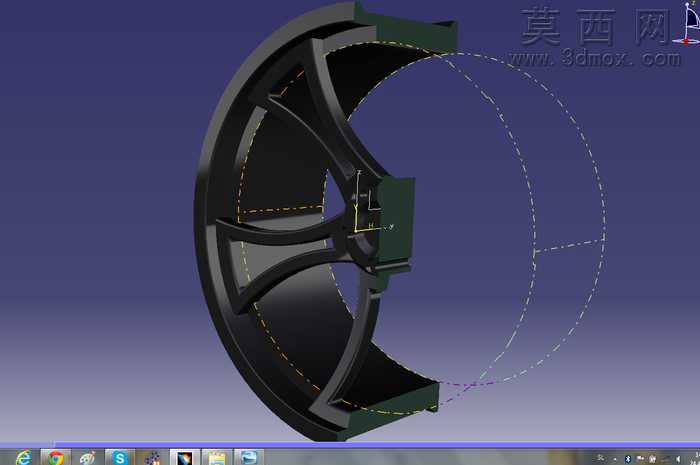

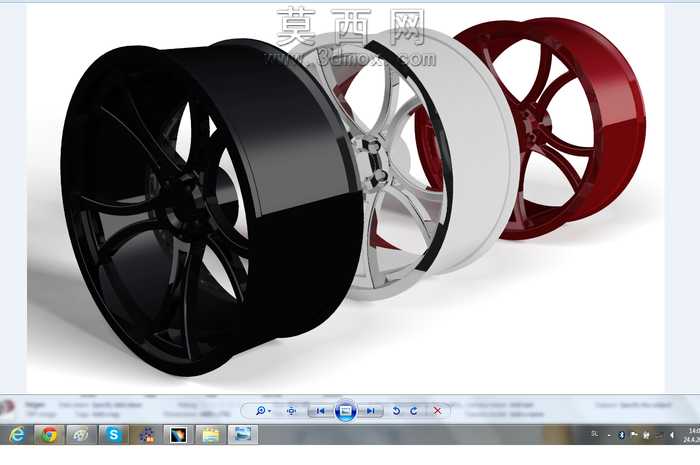

本次设计的是运动风格汽车改装轮毂，建模阶段首先通过草图绘制确定轮毂的基础轮廓参数，先绘制轮辋的回转截面草图，利用回转特征生成轮辋的基础筒体结构，精准匹配民用乘用车轮辋的标准安装尺寸，预留出轮胎装配的唇边结构与气门嘴安装位，保证轮辋部分的结构符合实际装配的尺寸要求。随后进行辐条部分的建模，采用多辐条运动化造型设计，先绘制单根辐条的截面轮廓与引导路径，通过扫掠特征生成单根辐条的基础实体，再利用圆周阵列特征按照均匀排布的角度生成全部辐条结构，辐条与轮辋衔接处做平滑过渡处理，避免应力集中的直角结构，辐条与中心轮毂安装座的衔接位置做加厚处理，提升整体结构强度。中心安装座部分预留出标准的螺栓孔位与中心轴孔，匹配常规乘用车的轮毂安装孔距参数，保证模型具备实际生产参考的尺寸合理性。材质与渲染阶段，分别制作了三种不同的外观材质方案，第一种为亮黑色高光烤漆材质，调整材质的反射参数与粗糙度，模拟出烤漆表面光滑高反光的质感，边缘处做细微的高光收边处理，凸显轮毂的立体感；第二种为亮银色抛光金属材质，模拟铝合金抛光后的金属质感，调整金属度与反射模糊参数，还原抛光铝合金冷冽的金属光泽；第三种为酒红色高光烤漆材质，在红色基底中加入细微的金属珠光颗粒效果，提升外观的精致感。渲染阶段采用三点布光方案，主光源提供主要照明凸显轮毂的轮廓结构，辅助光源补光消除暗部死黑，轮廓光勾勒轮毂的边缘线条，搭配浅灰色纯色背景，突出三款不同配色轮毂的外观差异，清晰展示辐条的镂空结构与轮辋的曲面造型。设计思路上，本次轮毂偏向运动改装定位，辐条采用大角度倾斜的多辐设计，既可以在视觉上拉伸轮毂的尺寸感，也能为刹车系统预留足够的散热空间，轮辋部分采用宽边设计，符合改装轮毂的视觉风格，整体结构在保证外观运动感的同时，兼顾了实际使用的结构强度要求，所有曲面都做了连续性处理，没有出现破面、棱角突兀的问题，模型结构规整，特征树逻辑清晰，可用于改装方案展示、外观效果验证等场景。
