熔铝保温倾动炉成套产线结构设计

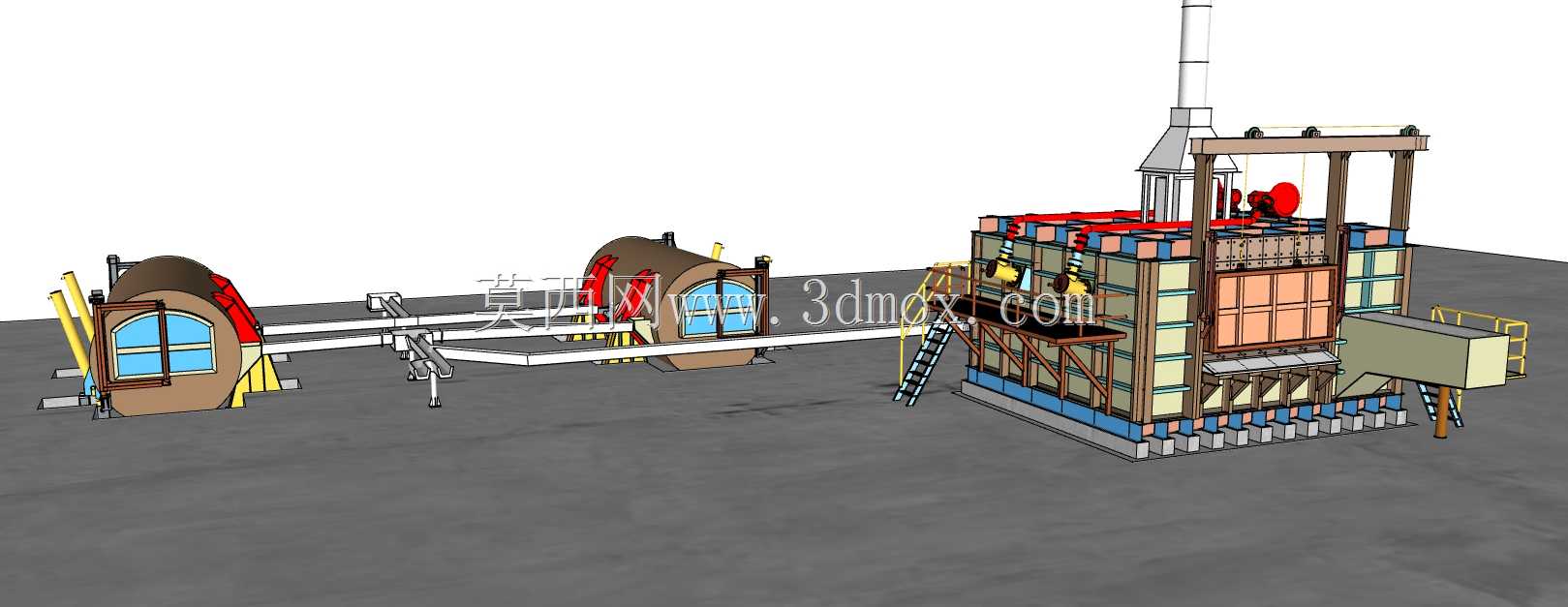

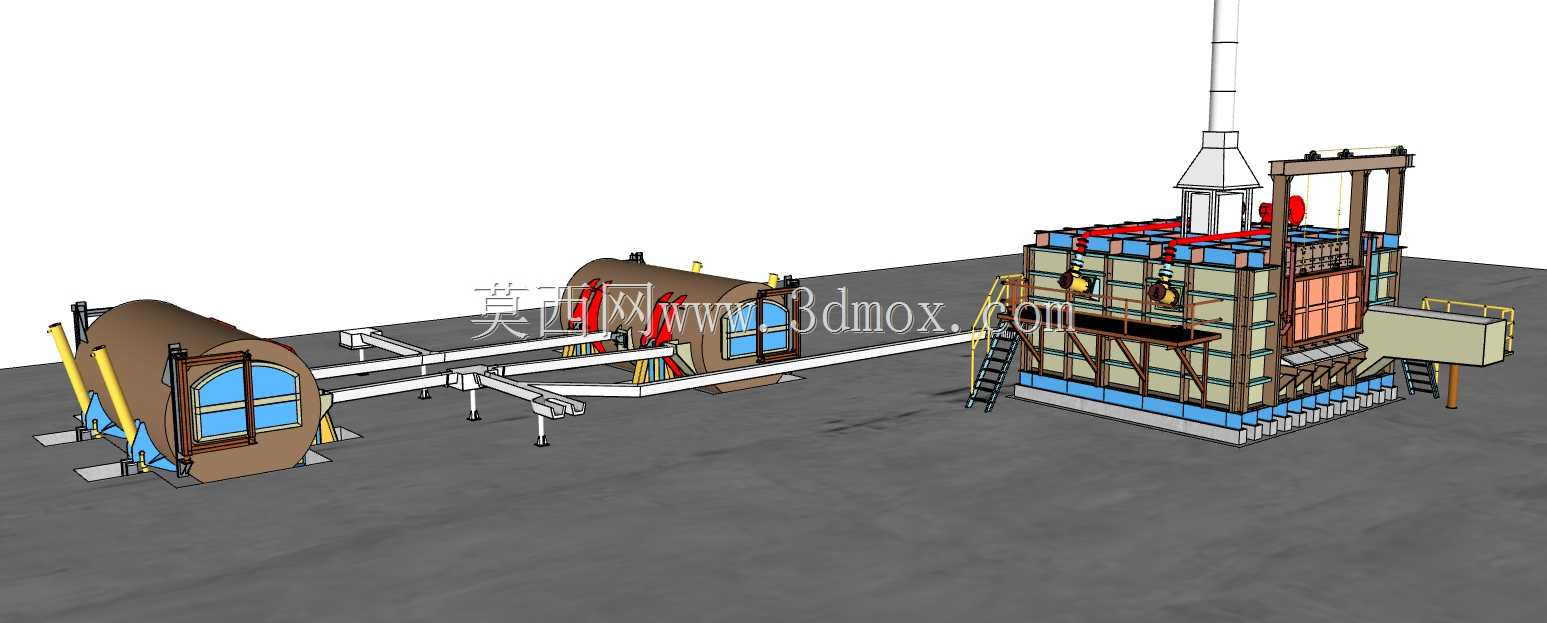

　　这套三维结构针对铝加工熔炼工序的连续作业需求设计，覆盖从原料熔化到熔体转运的全流程工位布局，适配再生铝、铝合金铸轧、压铸等生产场景的前端熔炼环节，可匹配不同产能规模的铝加工车间产线排布。整套设备包含主熔化炉、双工位保温倾动炉、烟气收集排放系统、熔体输送溜槽、操作检修平台几个核心模块，各模块的安装边界在建模阶段就做了预留，主炉体周边预留1.2米宽的检修操作通道，溜槽支架的地脚安装孔位按照常规车间混凝土地面的预埋标准做了定位，烟气排放筒的高度按照车间层高的常规上限做了分段设计，可根据实际厂房高度调整拼接段数，避免现场安装时出现干涉问题。主熔化炉采用卧式圆筒形炉体结构，炉门设置在端侧，配套启闭机构可实现炉门的升降锁紧，

　　炉体侧面预留燃烧器安装接口，可适配天然气、重油等不同燃料的燃烧系统，炉衬结构按照分层隔热思路设计，外层为结构钢壳体，中间层铺设轻质保温砖减少热损耗，内层采用高铝耐火砖直接接触高温铝液，炉底做了倾斜坡度设计，方便放铝时彻底排空炉内残留熔体，减少清炉工作量。两台保温倾动炉对称布置在溜槽末端，采用液压倾动结构，倾转角度范围覆盖0到95度，可满足不同浇铸流量的调节需求，炉体顶部设置加料口与测温孔，可实时监测炉内熔体温度，倾动机构的转轴位置做了受力优化，将倾转时的重心偏移量控制在液压系统的额定载荷范围内，避免出现倾翻风险。连接主炉与保温炉的溜槽采用封闭式结构，外部附带加热保温层，可减少铝液输送过程中的温降，

　　溜槽的支架高度可根据现场地面平整度做微调，每段溜槽之间采用榫卯式连接结构，接缝处预留密封材料填充槽，防止铝液渗漏。烟气收集系统布置在主炉上方，通过集烟罩将熔炼产生的烟气导入排气筒，集烟罩的抽风口位置按照炉内烟气的流动轨迹做了导流设计，可在不额外增加风机功率的前提下提升烟气收集效率，减少车间内的无组织排放。操作平台采用型钢焊接框架搭配防滑钢板踏板，爬梯的踏步高度按照人体工程学参数设置，平台周边设置1.2米高的防护栏杆，所有走台位置都预留了清渣操作的作业空间，方便生产过程中工人开展捞渣、测温、取样等常规操作。整套结构在建模时对所有运动部件做了干涉检查，倾动炉在最大倾转角度时不会与周边平台、溜槽发生碰撞，管线排布沿炉体钢结构支架走行，预留了热膨胀的伸缩余量，避免炉体升温后钢结构变形拉扯管线造成损坏。
