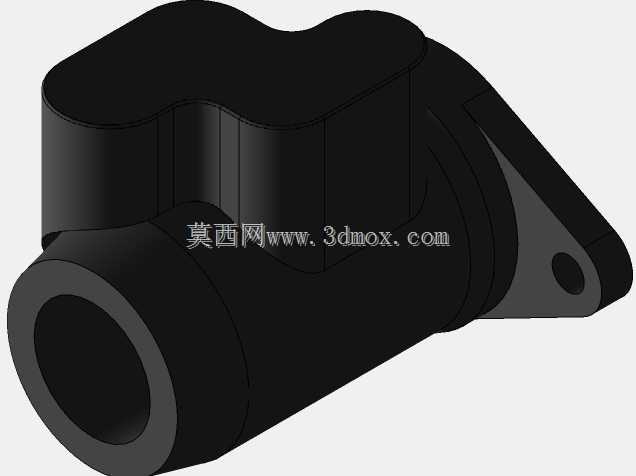

单向阀砂型铸造用成型结构设计

项目分类:铸造模 发布时间:2022-02-22 ID:559300
  • 单向阀砂型铸造用成型结构设计

  在流体控制类零部件的批量生产环节,砂型铸造始终是中小尺寸承压阀体的主流成型工艺,这套针对单向阀设计的砂型铸造结构,核心要解决的是常规阀体铸造中容易出现的流道粘砂、安装面缩松、转角处应力集中三类常见问题。从实际应用场景来看,这类单向阀多用于低压流体输送管路,工作介质多为清水、低压润滑油或常温气态流体,配套在民用供水支路、小型设备润滑回路、普通气动控制管路中,对铸件的气密性、流道顺滑度有基础要求,但不需要承受极端高压或高温工况,因此砂型铸造的成本优势和成型适配性完全能满足使用需求。

  从结构设计思路上看,整个铸型的分型面选择避开了主流道的中心轴线,而是设置在阀体侧向安装支座的上端面,这样设计的好处是主流道的砂芯可以整体放置,不需要拆分芯盒,既能减少砂芯拼接带来的飞边毛刺,也能避免芯盒错位导致的流道偏心问题。主体的筒状流道部分做了1.5度的拔模斜度,顺着起模方向均匀过渡,不会在铸件内壁留下台阶状的拔模痕迹,减少后续机加工的余量。流道两端的接口位置预留了3mm的机加工余量,后续车削密封螺纹或者对接法兰面的时候,有足够的加工余量去除铸造表层的氧化层和夹渣缺陷。

  阀体上部的双凸台结构是为了适配单向阀内部的阀芯安装腔,两个凸台之间的圆弧过渡完全按照砂型铸造的最小圆角要求设计,转角处做了R5的圆角,避免直角位置在浇注时出现铁水卷气、冷却后产生裂纹的问题。侧向伸出的带孔安装支座,和主体筒身的连接位置做了渐变式的加厚过渡,从支座的6mm壁厚平滑过渡到筒身的8mm壁厚,不会因为壁厚突变导致冷却速度不一致,在连接位置产生缩孔缺陷。支座上的安装孔在铸型中直接做出铸孔,预留2mm的铰孔余量,不需要后续钻孔从头加工,既能减少机加工工时,也能避免钻孔时出现偏斜,影响安装定位精度。

  从安装边界尺寸来看,整个铸件的主体流道外径控制在62mm,流道内径的铸后尺寸为38mm,预留加工后最终内径32mm的余量,满足DN25规格单向阀的通流要求;上部阀芯腔的总高度为48mm,两个凸台的中心距为36mm,刚好适配常用的升降式单向阀阀芯的安装尺寸;侧向安装支座的伸出长度为28mm,安装孔中心距离主体流道轴线的距离为42mm,安装孔的铸后直径为11mm,加工后可穿M10的安装螺栓,两个安装面的平行度在铸型设计时就通过分型面的贴合精度控制在0.3mm以内,减少后续校形的工作量。

  在砂芯的定位设计上,主流道砂芯的两端都做了定位芯头,芯头和砂型的配合间隙控制在0.2mm,既方便下芯操作,也不会因为间隙过大导致砂芯偏移,造成流道壁厚不均。针对阀体上部容易出现的集渣问题,在铸型的顶部设置了高度为15mm的冒口,冒口直径比凸台外径大8mm,既能在浇注时储存足够的铁水补缩,也能让浇注过程中卷入的气体和浮渣集中在冒口位置,后续机加工时直接切除冒口部分,不会在阀体主体留下渣孔或气孔缺陷。整个铸型的浇注系统设置在阀体的侧向位置,采用底注式进铁水,铁水从流道下端的位置平稳注入型腔,避免铁水从高处直接冲刷砂芯,造成砂芯脱落或者冲砂缺陷,同时底注的方式能让型腔内的气体顺着分型面和顶部冒口顺利排出,减少铸件内部的气孔残留。

  考虑到砂型铸造的落砂和清理便利性,所有的外表面凸起结构都顺着起模方向设计,没有反向的倒扣结构,不需要额外设计活块,起模时可以直接将上型和下型分离,不会破坏砂型表面,能有效提升造型的效率,适合中小批量的手工造型或者简单的机器造型生产线使用。铸件的壁厚整体控制在7-9mm之间,均匀的壁厚能保证铁水在型腔内的冷却速度基本一致,不会出现局部过厚导致的缩松,也不会因为壁厚过薄导致铁水充型不足,出现浇不足、冷隔这类铸造缺陷。对于流道内部的顺滑度要求,在砂芯表面涂刷了一层2mm厚的石墨涂料,烘干后再进行合箱浇注,铸出的流道表面粗糙度能达到Ra25以下,减少后续流道打磨的工作量,也能降低流体在阀内流动的阻力,提升单向阀的实际通流效率。
