方形聚氨酯浇注成型用铸造模具结构

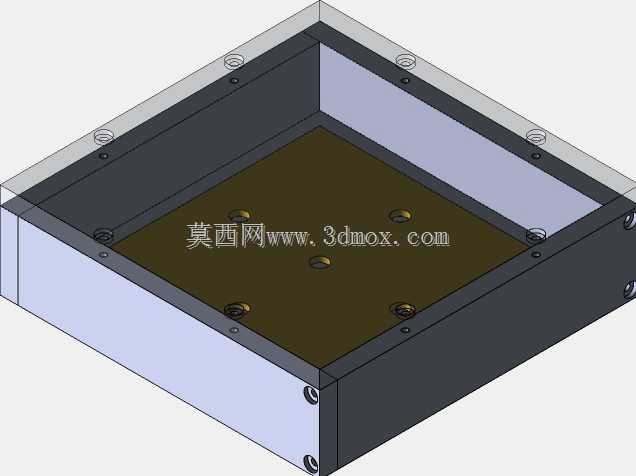

　　这套方形铸造模具主要面向小批量聚氨酯制品的浇注成型场景，在传感器封装、小型缓冲垫制备、非标密封件试制这类对模腔平整度要求较高的生产环节中，能够提供稳定的成型边界。从结构设计来看，模体采用围板式拼接框架，四周围板通过边角处的紧固件实现刚性连接，底部设置整块承托板，板面上预留的定位孔既可以在合模时对准上模压合位置，也能作为成型后制品的顶出受力点，避免脱模时对软质聚氨酯制品造成拉扯损伤。

　　模腔内壁做了等高处理，围板拼接处的接缝精度控制在0.02mm以内，防止聚氨酯原料浇注后出现溢料飞边，减少后续修边的工序耗时。框架上沿均匀分布的锁紧孔位，适配常规的快速夹钳安装，浇注完成后可以快速锁紧上盖，保证固化过程中模腔内部压力均匀，不会因为原料发泡膨胀出现模缝涨开的问题。考虑到聚氨酯固化过程中会产生一定的收缩应力，围板外侧设置了加强筋结构，抵消长期反复使用后的模腔变形量，延长模具的复用寿命。

　　安装边界上，整套模具的外轮廓为规整方形，底部承托板超出围板外沿10mm，既可以直接放置在常规工作台上使用，也能通过板边的固定孔锁接在振动工作台上，在浇注后通过振动排出原料内部的气泡，提升成型制品的内部致密性。模腔深度根据常规小型聚氨酯制品的成型需求设计，预留了足够的原料浇注余量空间，围板内壁做了轻微的脱模斜度，角度控制在1°以内，既不会影响成型制品的尺寸精度，也能降低脱模时的摩擦阻力。在实际使用场景中，这套模具不需要配套复杂的模温控制系统，常温环境下即可完成浇注固化作业，适合实验室小批量试制、维修车间非标配件自制这类非规模化生产场景，结构拆解方便，使用后可以快速清理模腔残留的原料，不需要复杂的维护工序。设计时充分考虑了加工便利性，所有板件均采用常规铣削工艺即可加工完成，不需要特殊的定制刀具，制造成本较低，针对不同尺寸的方形制品需求，只需要更换对应长度的围板即可调整模腔尺寸，具备一定的通用适配能力。
