摆动汽缸蒸汽机结构展示三维模型

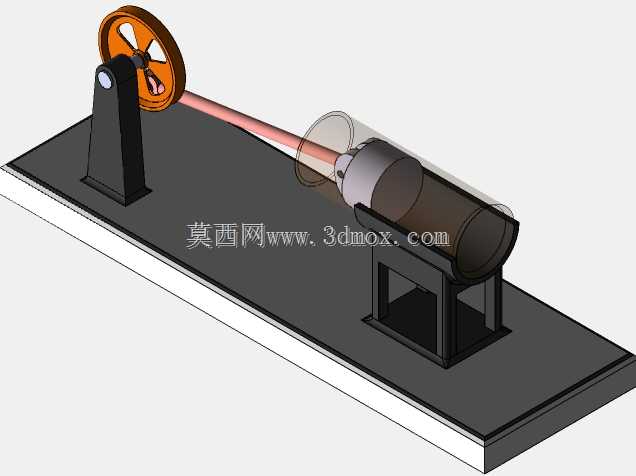

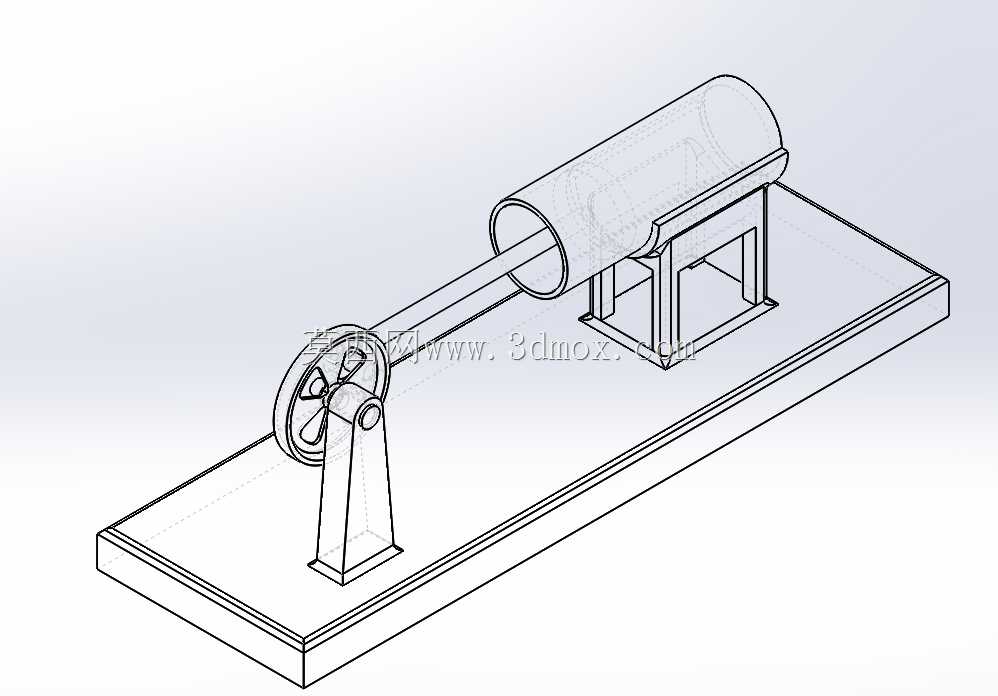

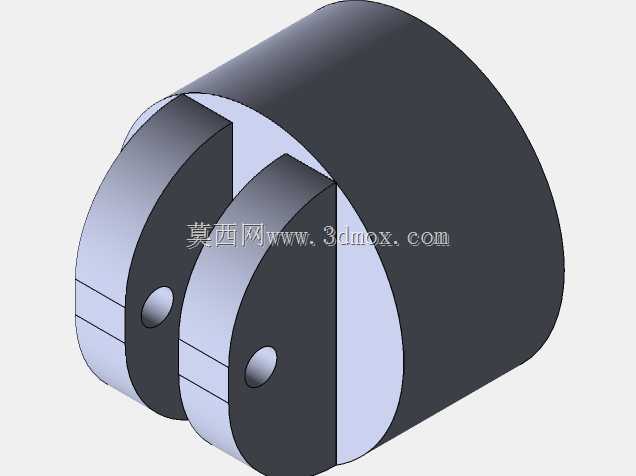

　　这款摆动汽缸蒸汽机的三维结构，完整还原了早期往复式动力装置的核心传动逻辑，可用于动力原理教学演示、复古机械展品开发、小型动力装置结构参考等场景。不同于传统固定式汽缸蒸汽机，该结构采用汽缸绕支点摆动的设计，省去了复杂的滑阀配气机构，整体结构更为紧凑，加工装配难度更低，适合作为小型动力演示装置、科普展品的原型参考。从功能实现来看，该装置通过蒸汽压力推动活塞做往复直线运动，活塞杆直接与飞轮曲柄端铰接，汽缸随活塞行程变化绕底部固定轴小幅摆动，自动完成进排气口的对位切换，将活塞的直线往复运动直接转化为飞轮的旋转运动，输出连续旋转扭矩，可带动小型负载完成旋转做功，常见于早期小型船舶动力、工厂辅助动力装置、教学演示实验台等应用场景。

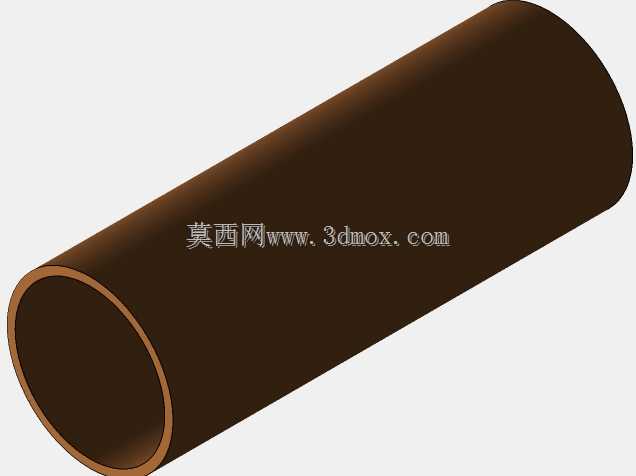

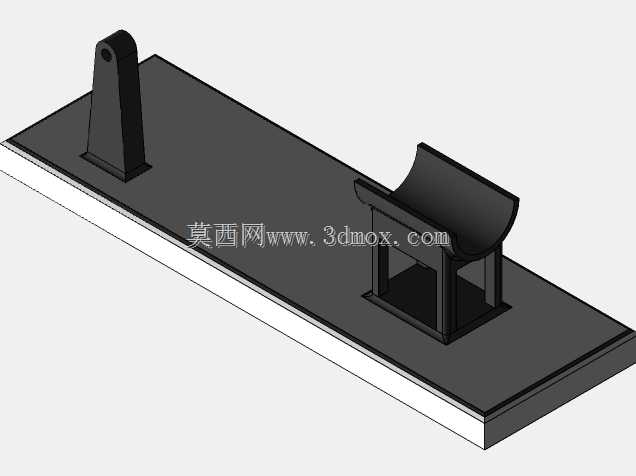

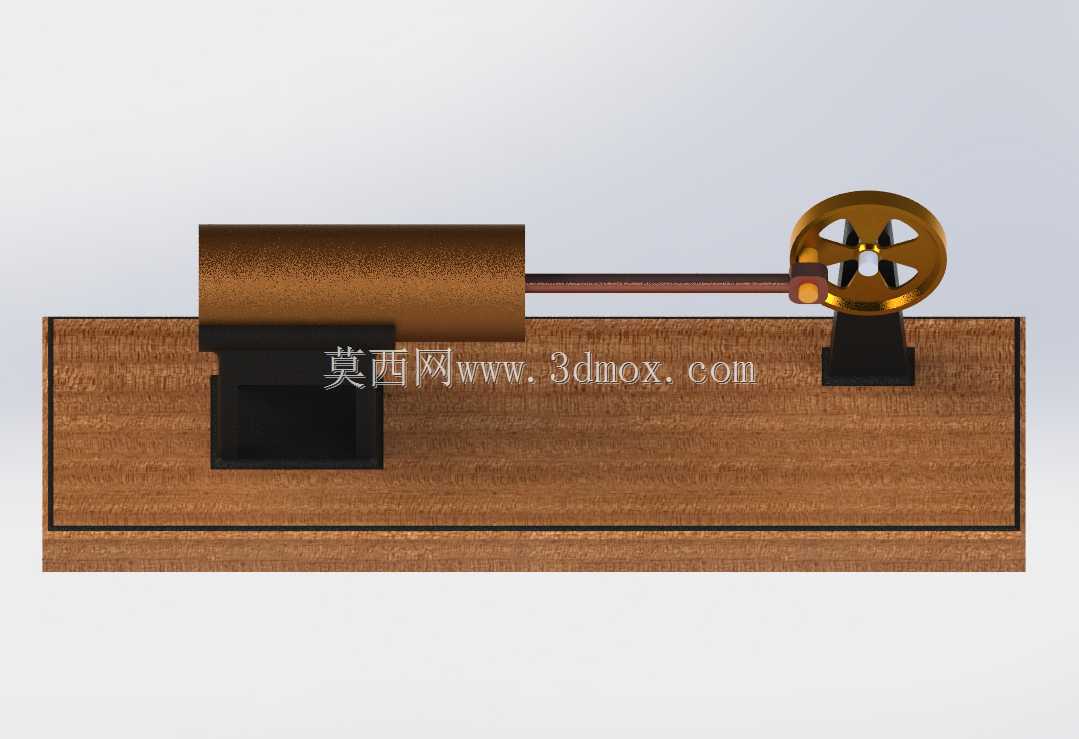

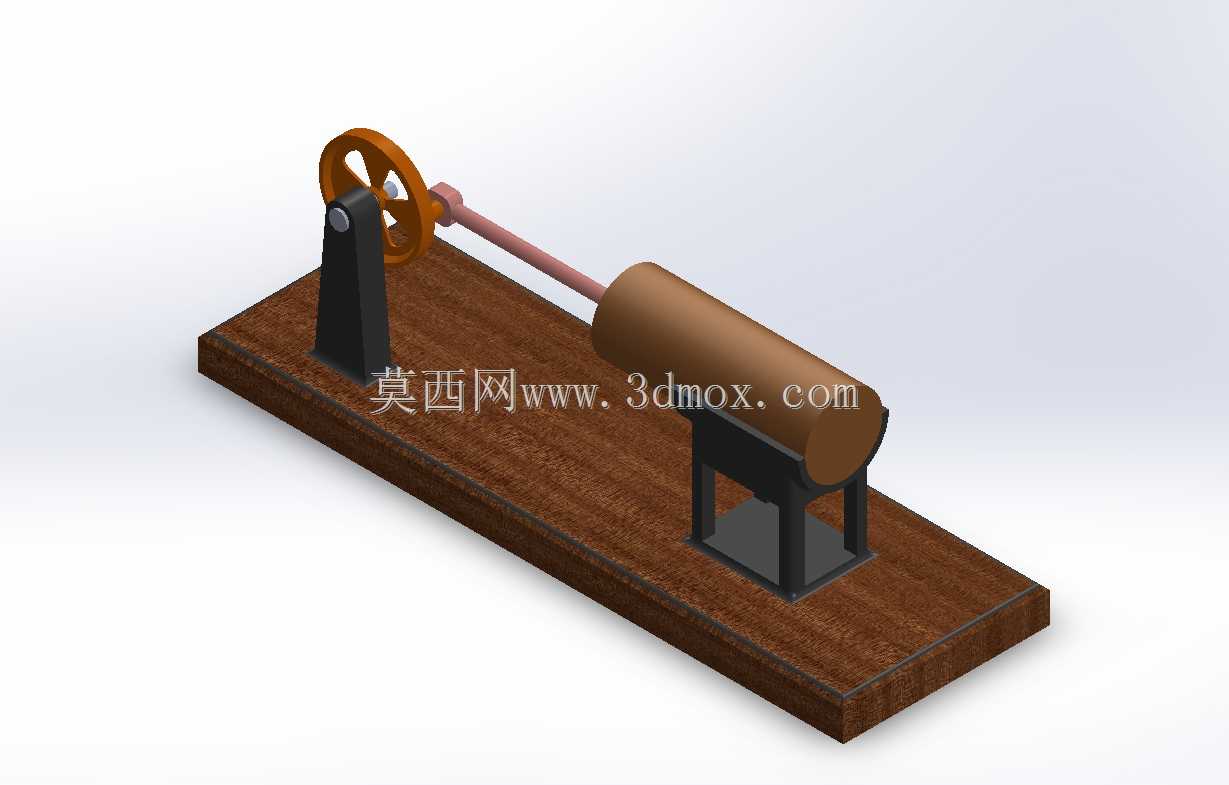

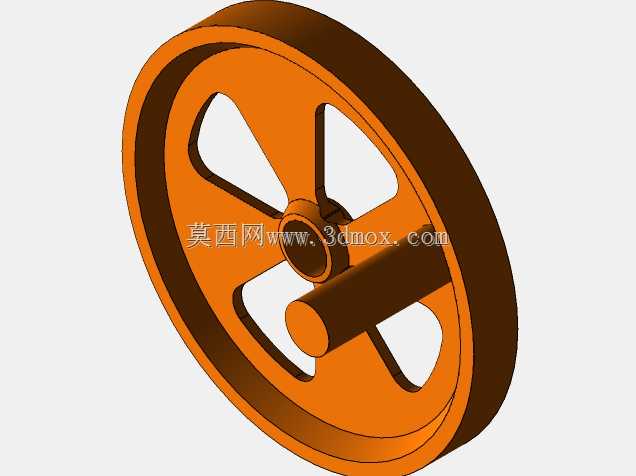

　　设计过程中优先简化了配气结构，将进排气通道集成在汽缸摆动支点位置，依靠汽缸摆动角度变化自动完成配气切换，减少了独立配气组件的零件数量，降低了整机的装配公差要求，同时在活塞与汽缸内壁的配合面预留了合理的密封间隙，兼顾运动顺畅度与蒸汽密封性能。整机采用卧式安装布局，底部为一体化木质安装基座，所有运动部件均布置在基座上方平面，安装时只需保证基座水平固定，即可保障曲柄连杆机构的运动同轴度，避免运动卡滞。飞轮采用轮辐式结构，依靠自身转动惯量储存能量，克服活塞往复运动的死点问题，保证输出转速的平稳性。从安装边界来看，汽缸摆动角度被限制在合理区间内，避免摆动幅度过大导致的活塞杆受力偏载，各运动部件之间预留了足够的安全间隙，

　　防止运行过程中出现运动干涉。曲柄与飞轮采用同轴固定设计，转动副位置均设置了耐磨衬套结构，可有效降低长期运行的磨损量，延长装置使用寿命。该结构的三维建模完整还原了各零件的配合关系，可直接用于原理验证、3D打印实物制作、科普展品开发等场景，也可作为往复式动力机构设计的参考案例，帮助结构设计人员理解摆动式配气的核心逻辑，拓展小型动力装置的设计思路。
