直列四缸发动机气门室盖结构设计

　　这款气门室盖适配直列四缸内燃发动机，布置在气缸盖最上方，核心作用是封闭气门摇臂与凸轮轴所在的上部腔室，既阻挡机油向外飞溅渗漏，也阻隔外界灰尘、水汽进入配气机构工作面，同时为曲轴箱通风管路、机油加注口、传感器安装位提供集成承载结构。从实际装车场景看，该部件长期处于-40℃到120℃的交变温度环境，还要承受发动机运行带来的持续振动，以及腔体内机油蒸汽的腐蚀，因此设计阶段首先考虑的是安装边界的匹配精度：底部法兰面完全贴合气缸盖上端面的轮廓，四个缸对应的避让圆弧与缸盖上火花塞安装凸台的位置完全对齐，周边均匀分布的安装孔位与缸盖螺栓孔同轴度控制在0.1mm以内，避免装配时出现密封垫压合不均导致的渗油问题。结构设计上，

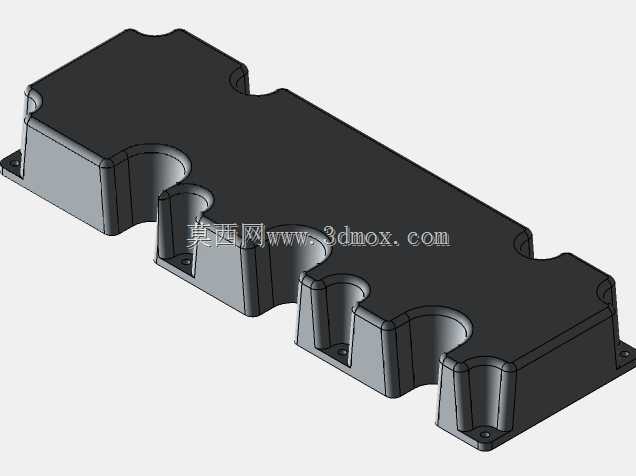

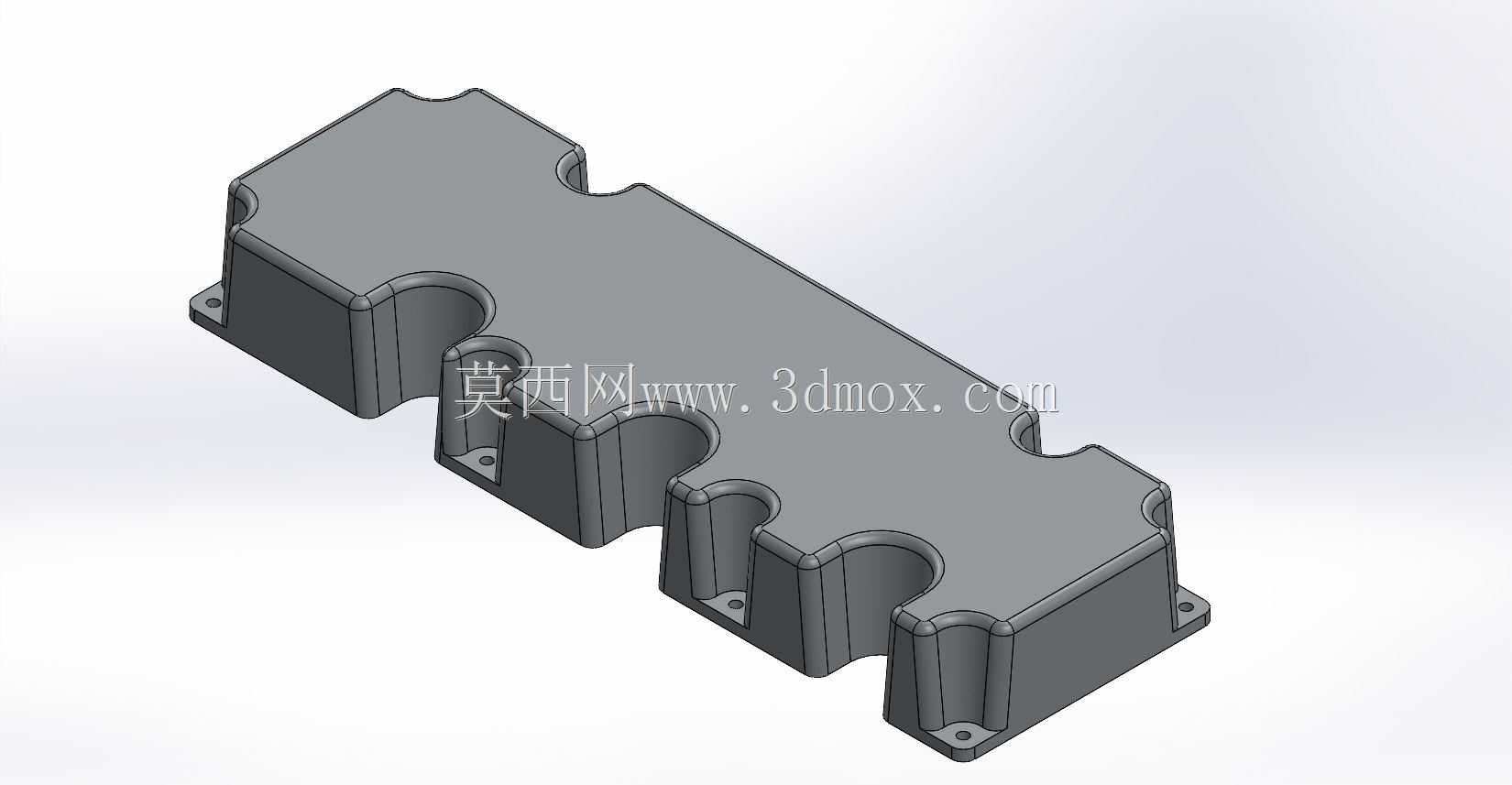

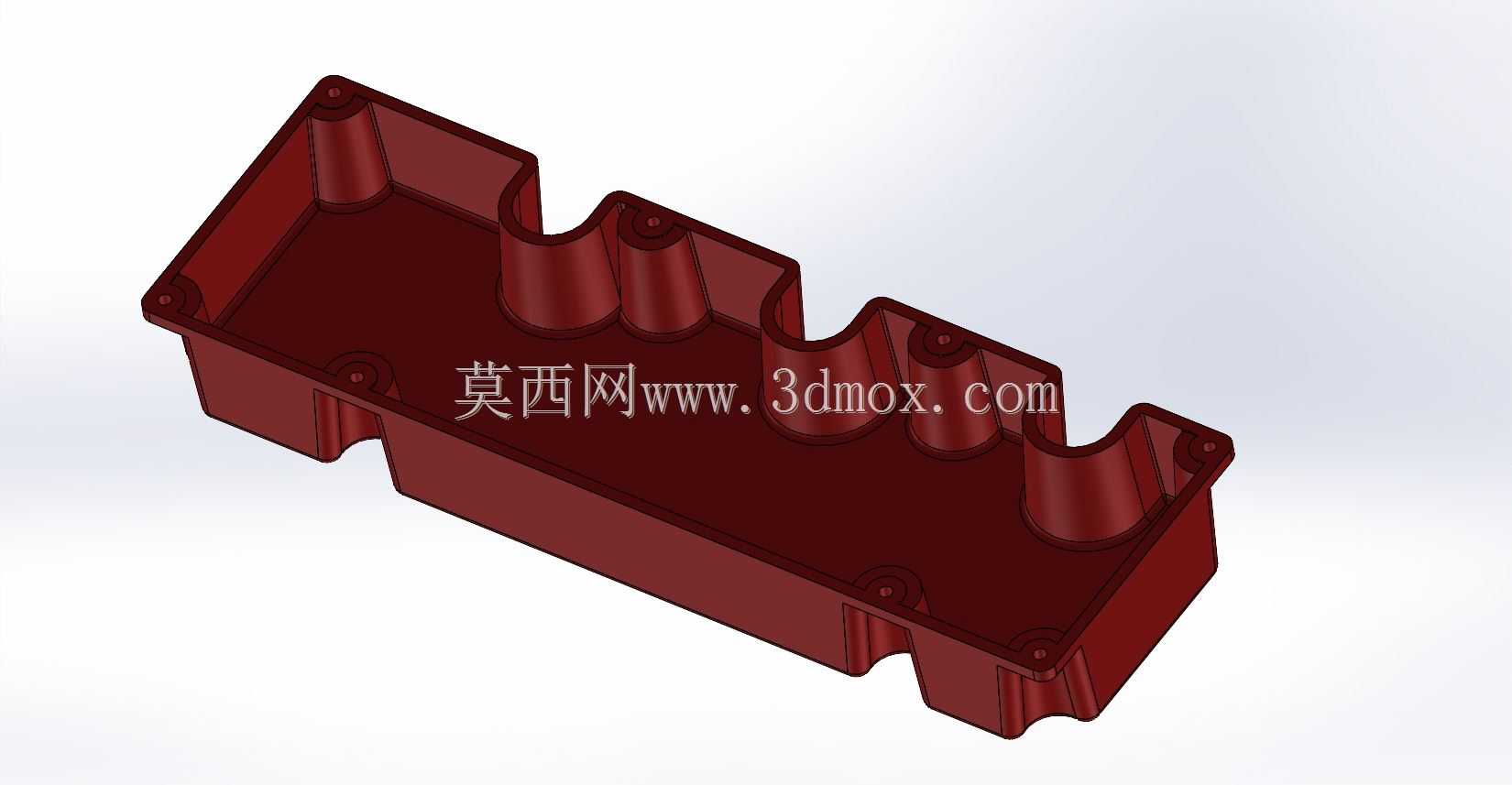

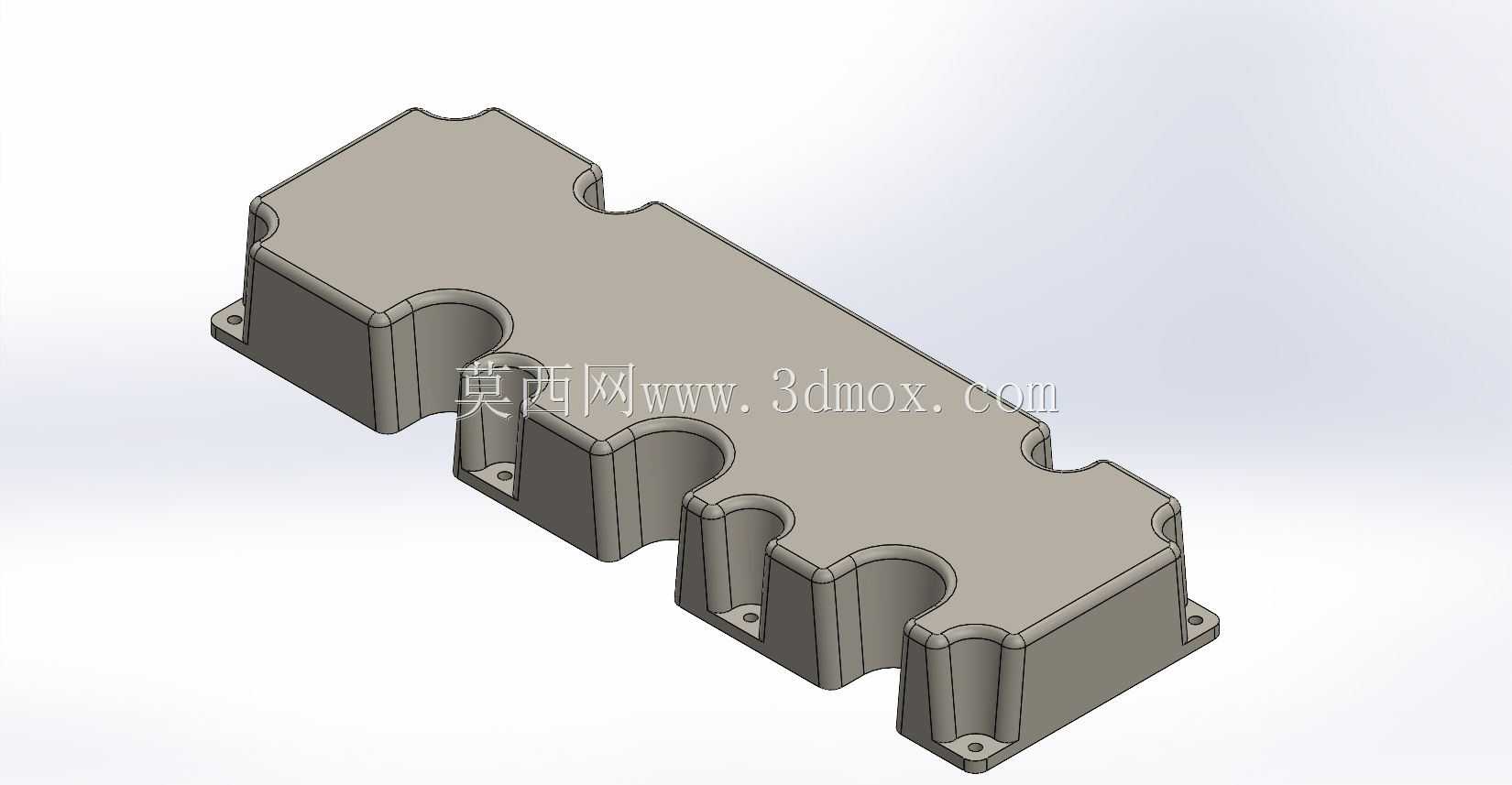

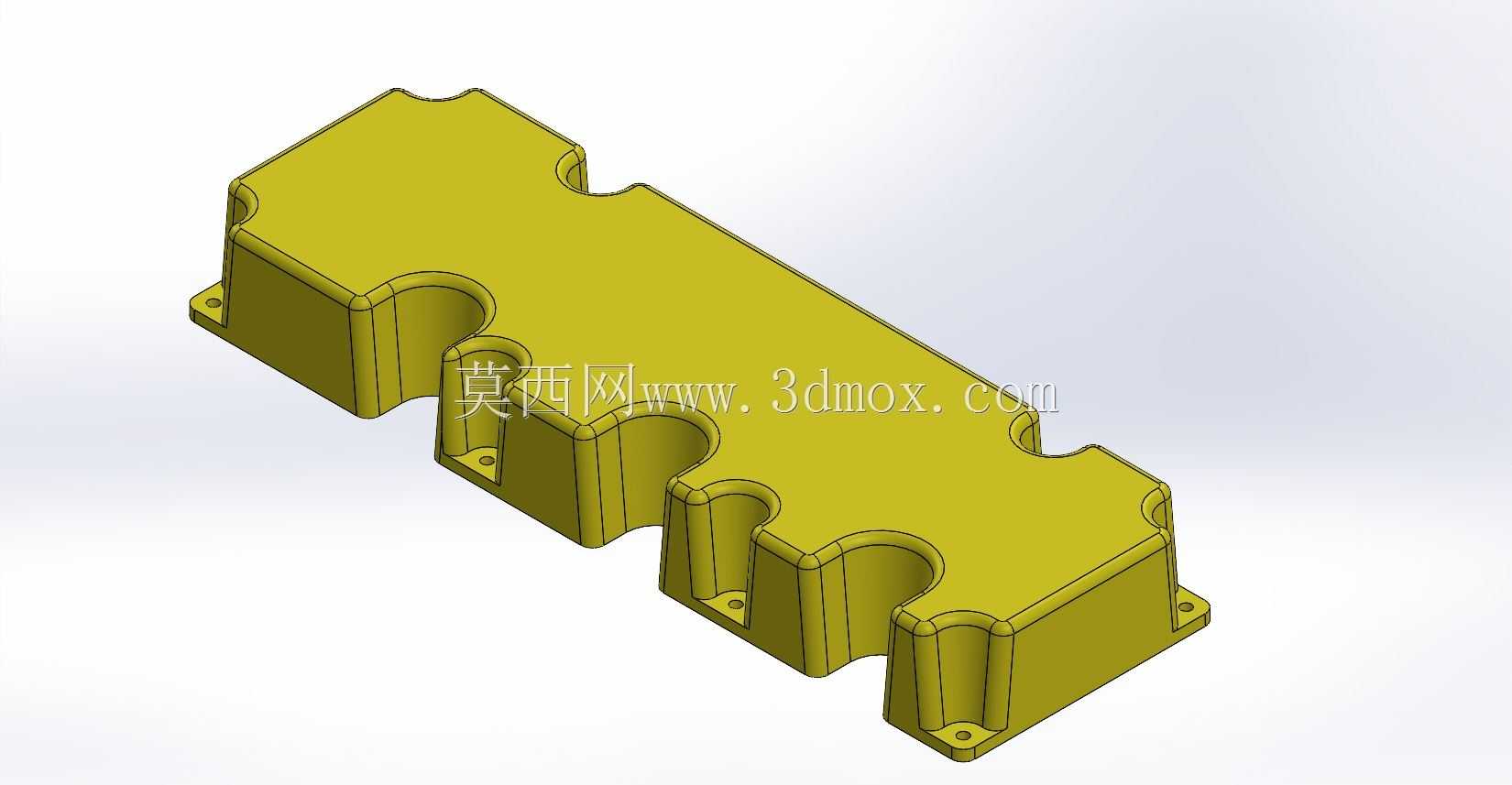

　　盖体主体采用等壁厚的壳体结构，壁厚取值兼顾刚性与轻量化要求，不会因为壁厚过大增加整机重量，也不会因为壁厚不足在螺栓锁紧力矩下产生形变。在相邻气缸对应的圆弧避让位之间，设计了向内凹陷的加强结构，同时在盖体外侧对应螺栓安装座的位置做了局部加厚，提升安装点的局部强度，避免长期振动下安装座出现开裂。盖体边缘的法兰面做了整圈的平面度控制，表面粗糙度满足密封垫的压合要求，不需要额外涂胶即可配合耐油橡胶密封垫实现可靠密封，降低售后维修的拆装难度。外形轮廓完全避让发动机舱内周边的线束、进气管路等部件，安装后不会和周边附件产生运动干涉，顶部预留的凸台结构可以直接集成曲轴箱通风阀的安装位，不需要额外设计转接支架，减少整机的零件数量。从建模逻辑看，

　　整个零件先通过拉伸做出主体基体，再通过切除做出四个气缸对应的避让圆弧，之后对所有转角位置做圆角过渡，避免应力集中，最后阵列布置安装孔位、添加局部加强结构，所有特征的参数都可以根据不同排量的四缸机缸盖尺寸做快速调整，适配不同机型的改型需求。
