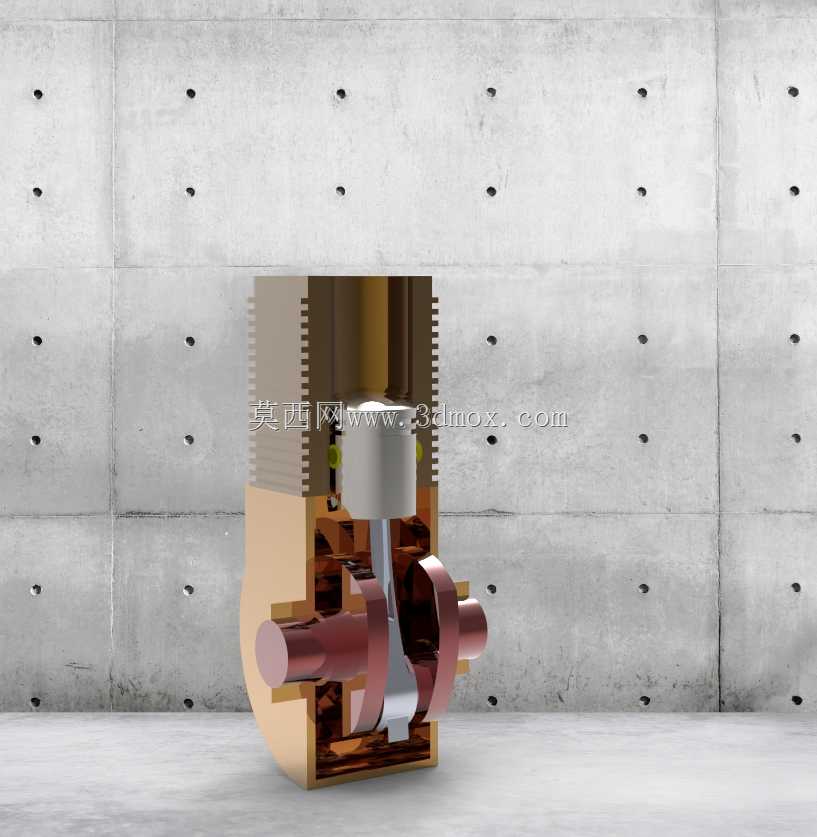

发动机活塞组件剖视结构三维设计

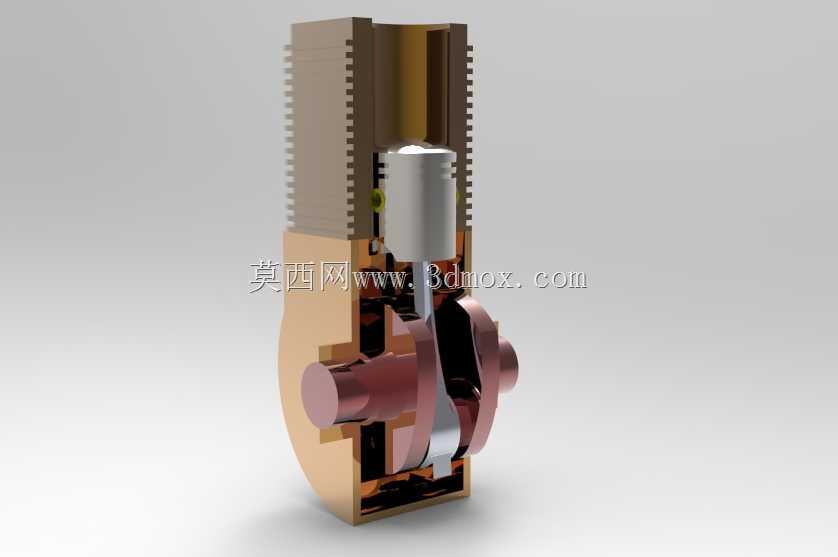

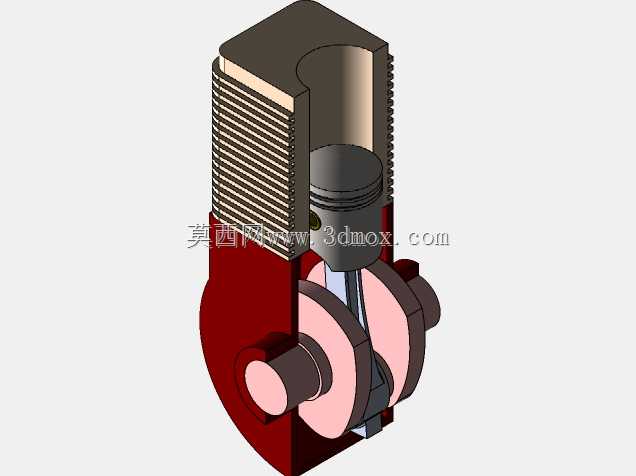

　　这套活塞组件的三维结构，完整还原了内燃机核心往复运动单元的装配关系，做剖视处理的目的就是让结构设计从业者能直接看清内部配合逻辑，不用反复拆解装配体核对配合公差。从实际应用场景来看，这类结构广泛适配小排量四冲程汽油机、小型通用动力内燃机，覆盖园林机械、小型发电机组、摩托动力单元等多个配套领域，是内燃机完成能量转换的核心执行部件。

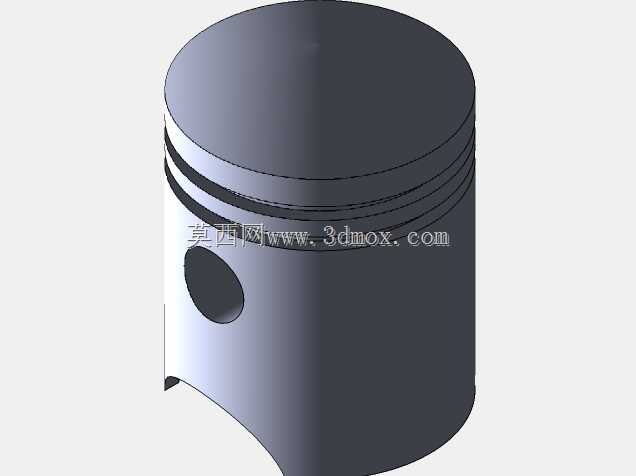

　　设计过程中首先要明确的是功能边界：活塞顶部直接承接燃烧室爆燃产生的高压推力，通过活塞销将力传递给连杆，再由连杆带动曲轴完成旋转运动输出，整套组件要在高温、高压、高往复频率的工况下持续稳定工作，因此各零件的配合间隙、形位公差都有严格的设计约束。从结构特性来看，活塞头部预留了活塞环安装槽，气环负责密封燃烧室高压气体，油环负责刮除缸壁多余润滑油，避免机油窜入燃烧室；活塞裙部设计为微椭圆型面，抵消热态下的膨胀变形，保证工作状态下与缸壁的配合间隙均匀，避免拉缸故障。

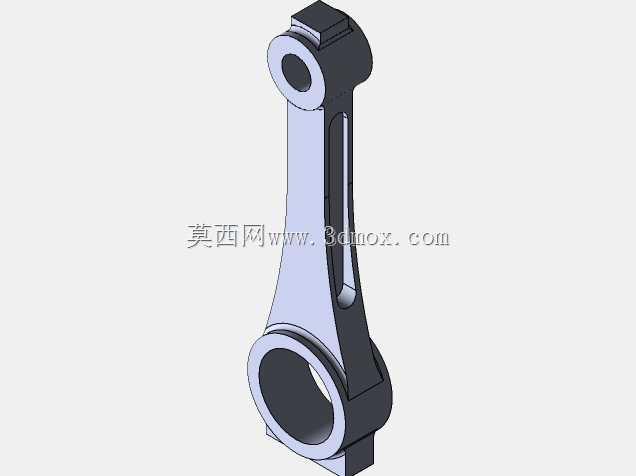

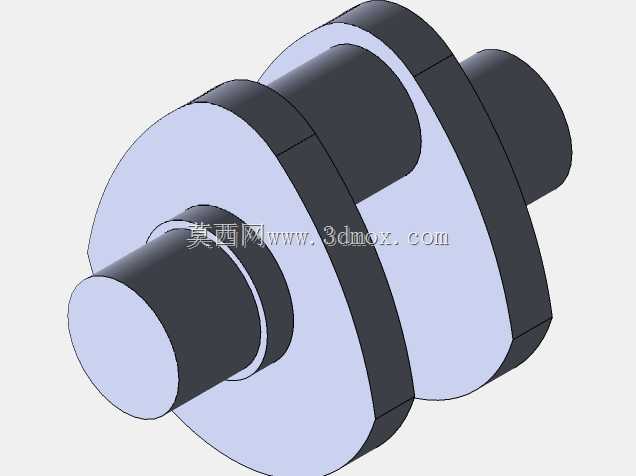

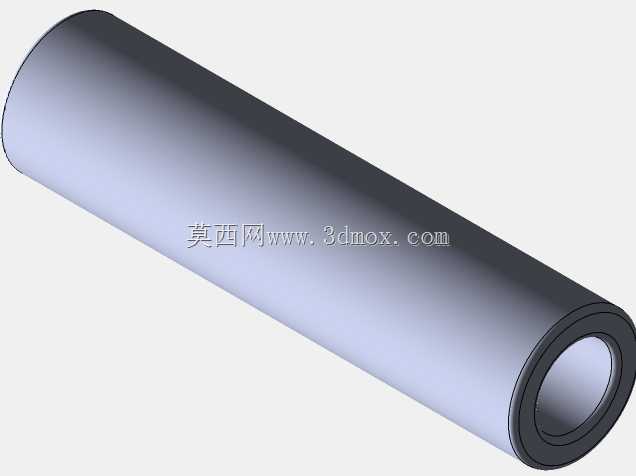

　　设计思路上优先保证运动可靠性：活塞销采用全浮式设计，工作状态下可在活塞销座、连杆小头衬套内自由转动，使磨损均匀分布；连杆大头采用剖分式结构，与曲轴曲柄销配合，轴瓦预留合适的油膜间隙，保证高速运转下的润滑效果；曲轴的平衡重结构完全匹配活塞连杆组的往复惯性力，降低整机运转振动。

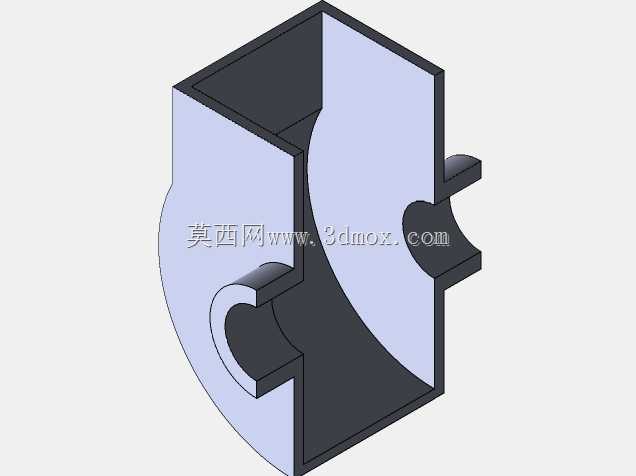

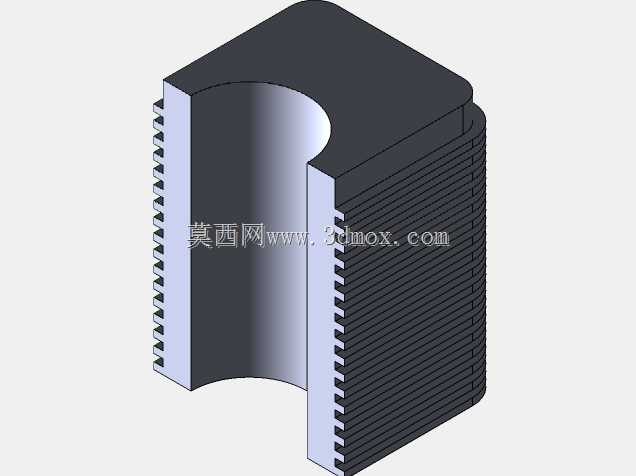

　　从安装边界来看，活塞外径与气缸内壁采用基孔制间隙配合，装配时需保证活塞环开口错开特定角度，避免漏气；连杆大头的安装定位要严格按照标记对齐，避免运动干涉；整套组件的轴向安装尺寸需匹配气缸体的燃烧室高度、曲轴的回转半径，保证活塞到达上止点时的压缩比符合设计要求，不会出现气门碰撞活塞顶的故障。做这类结构建模时，要重点核对各运动部件的运动包络，确认曲轴全角度回转过程中，连杆与缸体、活塞与曲轴平衡重之间都留有足够的安全间隙，避免实际装配后出现运动卡滞。
