螺钉驱动式手动压紧机械夹具结构

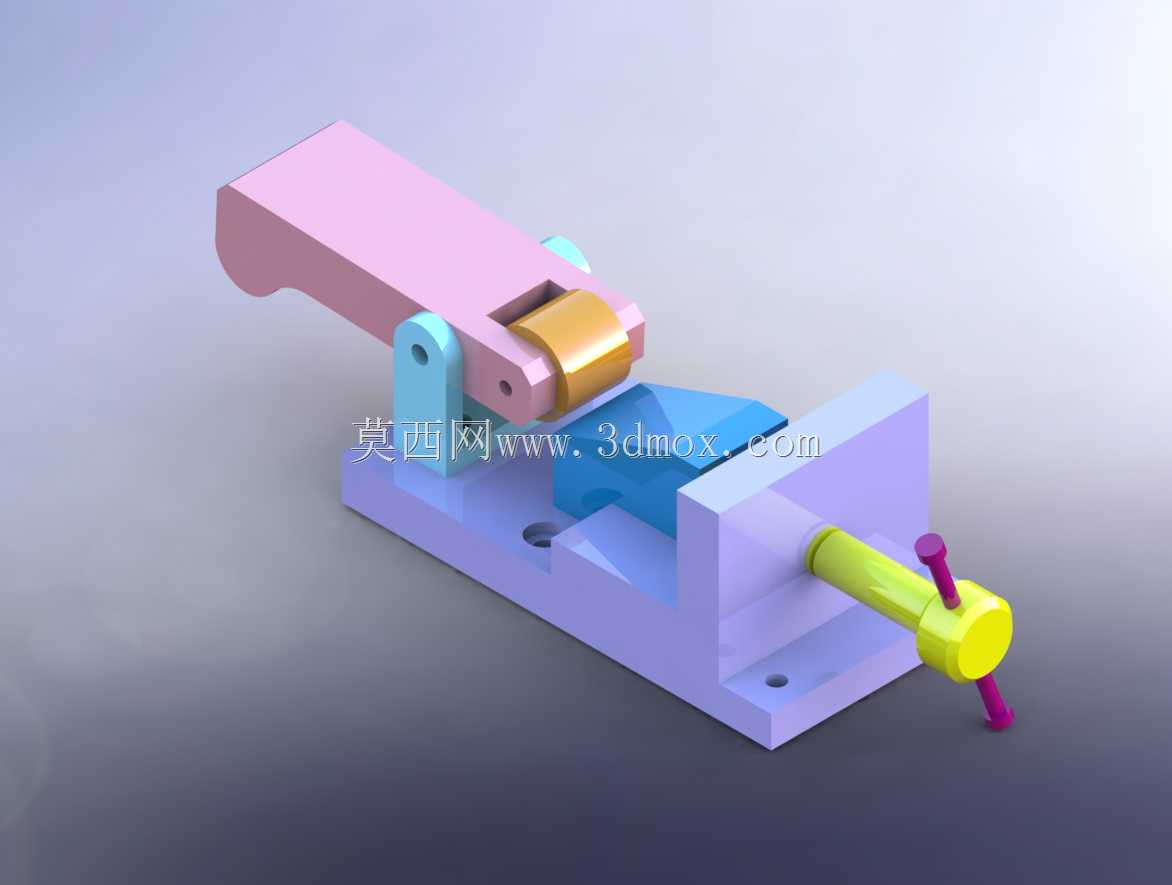

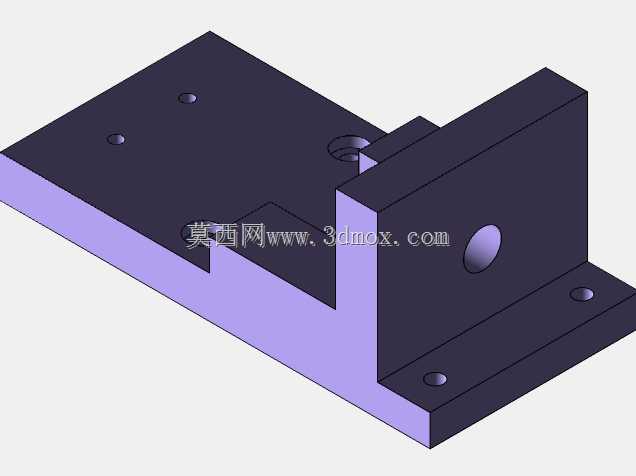

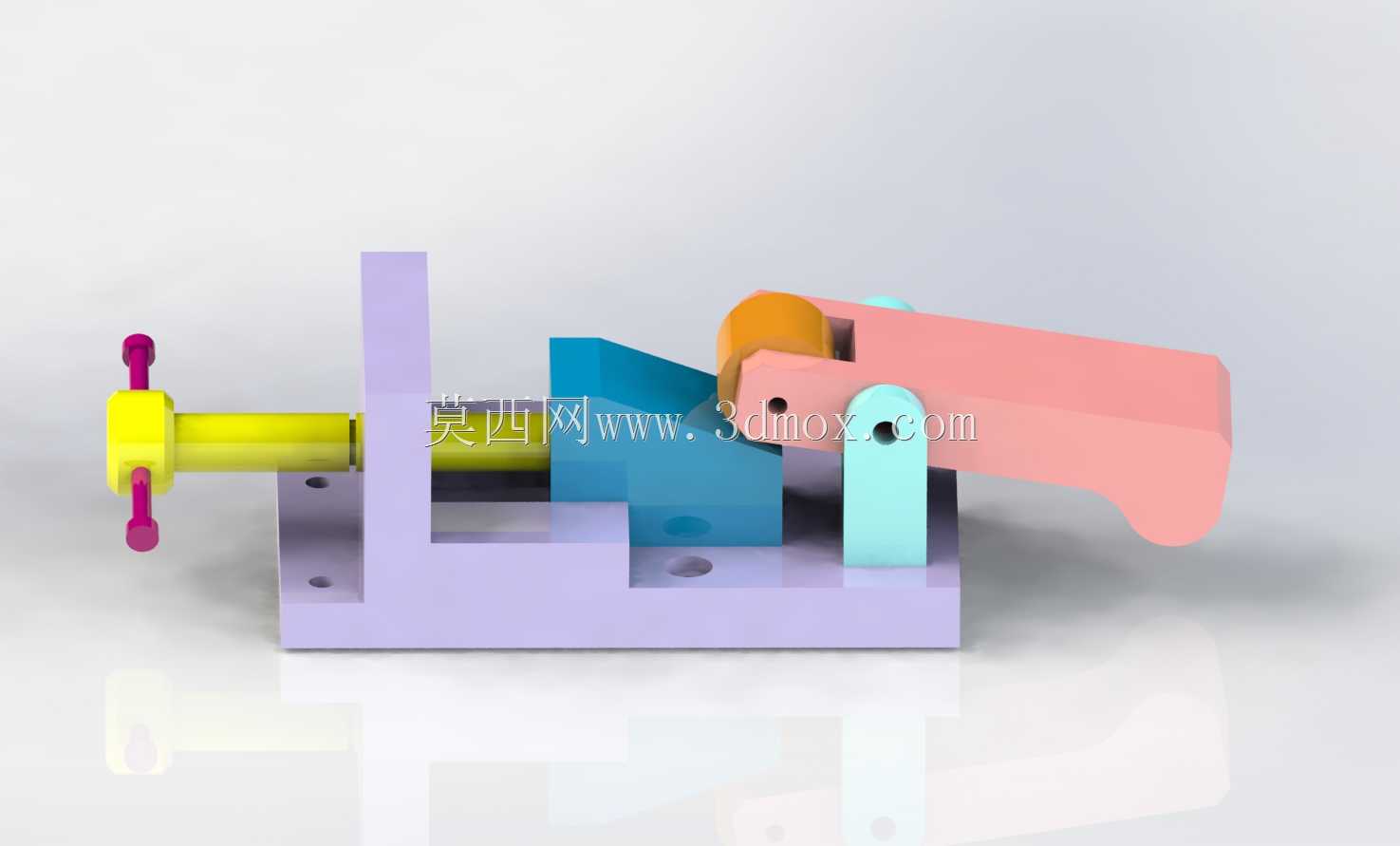

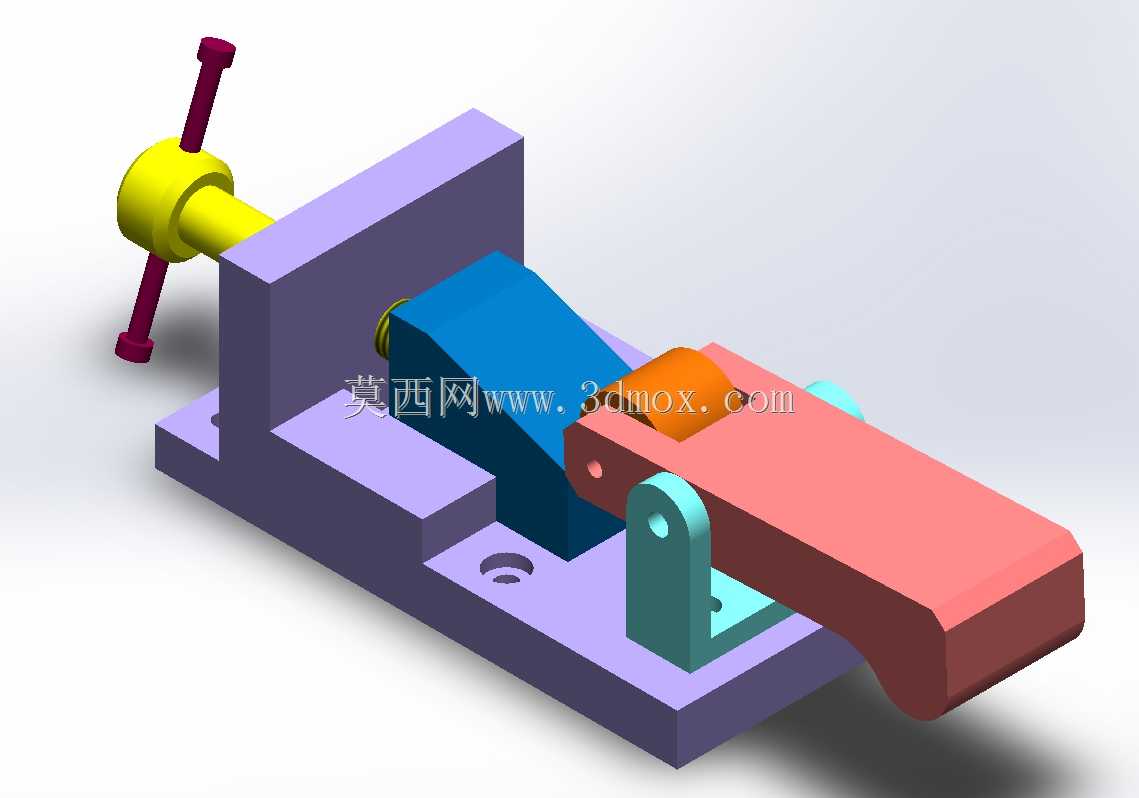

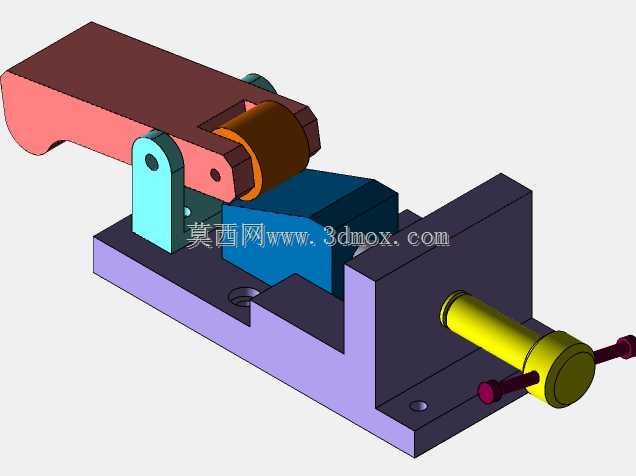

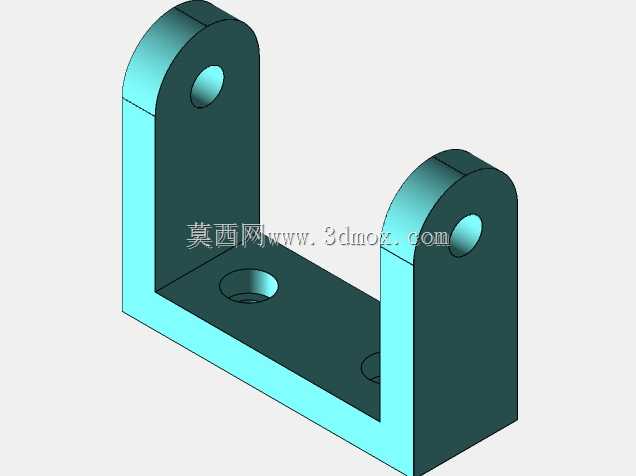

　　这款手动压紧夹具的设计，核心围绕小批量零件加工、工位临时装夹的实际场景展开，在五金修配、单件试样加工、教学实训工位中，这类夹具不需要外接动力源，完全依靠手动操作就能完成工件的固定，适配钻床钻孔、台虎钳辅助装夹、小型零件粘接定位等多种作业场景，相比通用台虎钳，它的压紧臂可以根据工件轮廓调整避让空间，不会在加工时遮挡刀具走刀路径。从结构逻辑来看，整个夹具采用底座一体式安装设计，底座上预留了两个沉头安装孔，可以直接通过内六角螺钉固定在工作台面或者专用工装板上，安装边界的孔位间距按照常规小型工装的通用尺寸设计，不需要额外加工转接板就能直接适配多数实训台、小型加工设备的工作台T型槽间距。驱动端采用螺钉进给结构，

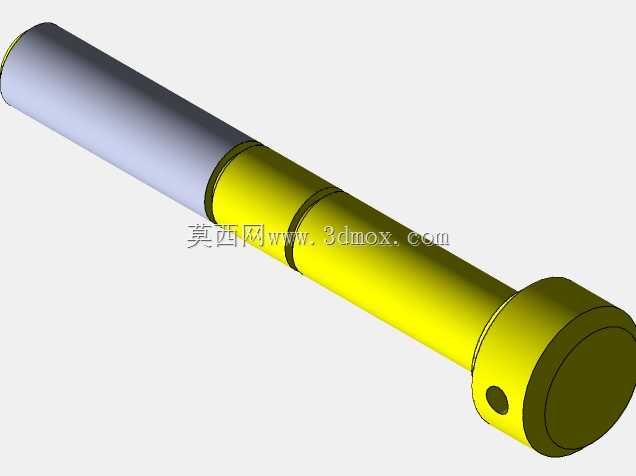

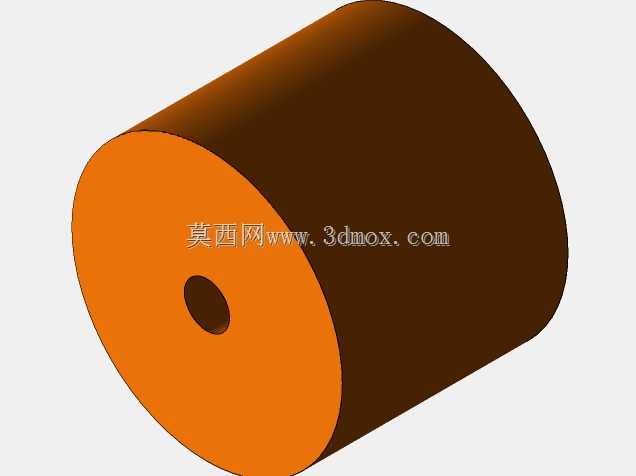

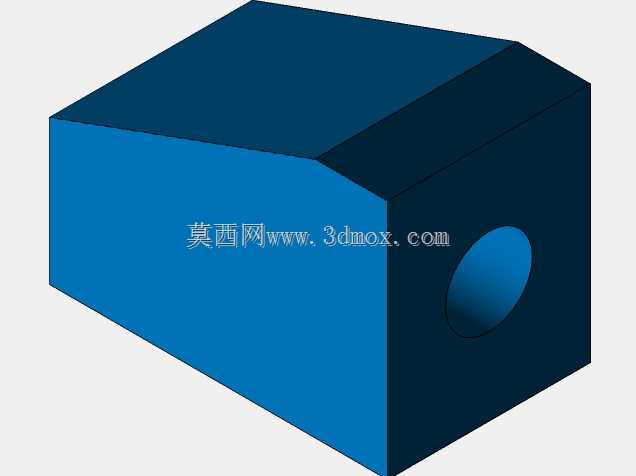

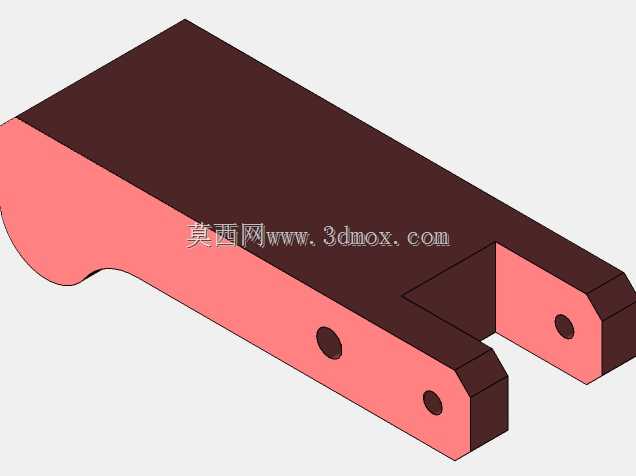

　　转动端部的手柄就能带动推杆向前推进，推杆前端的压块直接作用在工件侧面，提供稳定的侧向顶紧力，而上方的杠杆式压臂则通过销轴铰接在底座的立板上，配合进给推杆的动作，压臂端部的压头可以从工件上方施加垂直方向的压紧力，实现两个方向的同时限位，避免工件在加工过程中出现翘起或者侧向滑移。设计过程中特意将压臂的铰接点做了偏心余量处理，当推杆退回时，压臂可以手动向上抬起足够的高度，方便工件的取放，不需要完全拆卸销轴就能完成上下料操作，减少重复装夹的辅助时间。压块与推杆的连接采用活动铰接结构，在顶紧不同倾斜角度的工件侧面时，压块可以自动贴合工件表面，不会出现点接触导致的压痕或者夹紧力不足的问题。所有运动副的间隙都按照常规机械加工的公差等级预留，

　　不需要高精度加工就能实现顺畅的动作，适合非精密加工场景的快速制作与使用，整体结构没有复杂的曲面或者特殊加工件，所有零件都可以通过普通铣床、钻床完成加工，制造成本低，维护简单，日常使用只需要定期在铰接销轴和进给螺钉的位置添加少量润滑脂，就能长期保持动作顺畅，不会出现卡滞问题。在实际选型使用时，需要注意这款夹具的夹紧力上限由进给螺钉的直径决定，适合夹紧力要求不高的轻加工场景，比如小型铝件、塑料件的钻孔、打磨工序，不适合重载切削或者大冲击力的加工作业，安装时要保证底座与工作台面完全贴合，避免压紧时底座出现翘曲影响夹紧精度。
