木工三合一多功能切割锯台结构设计

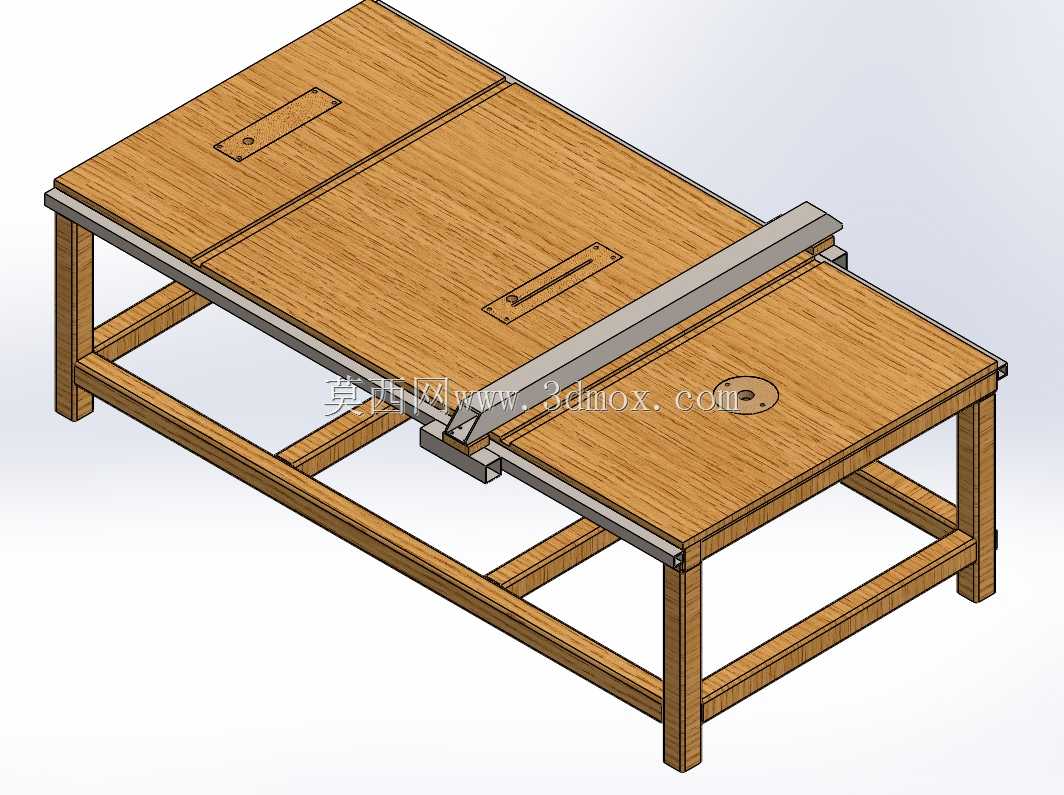

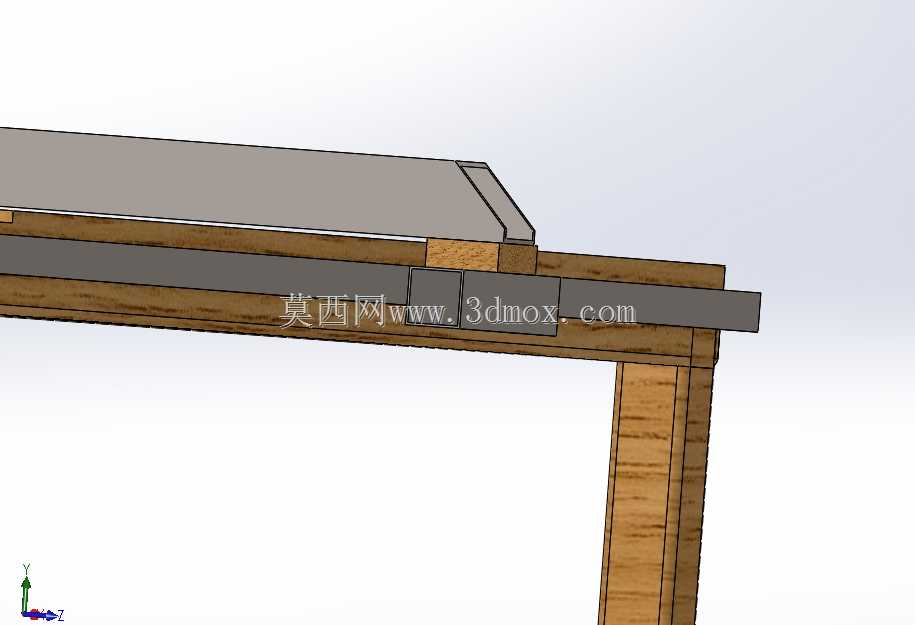

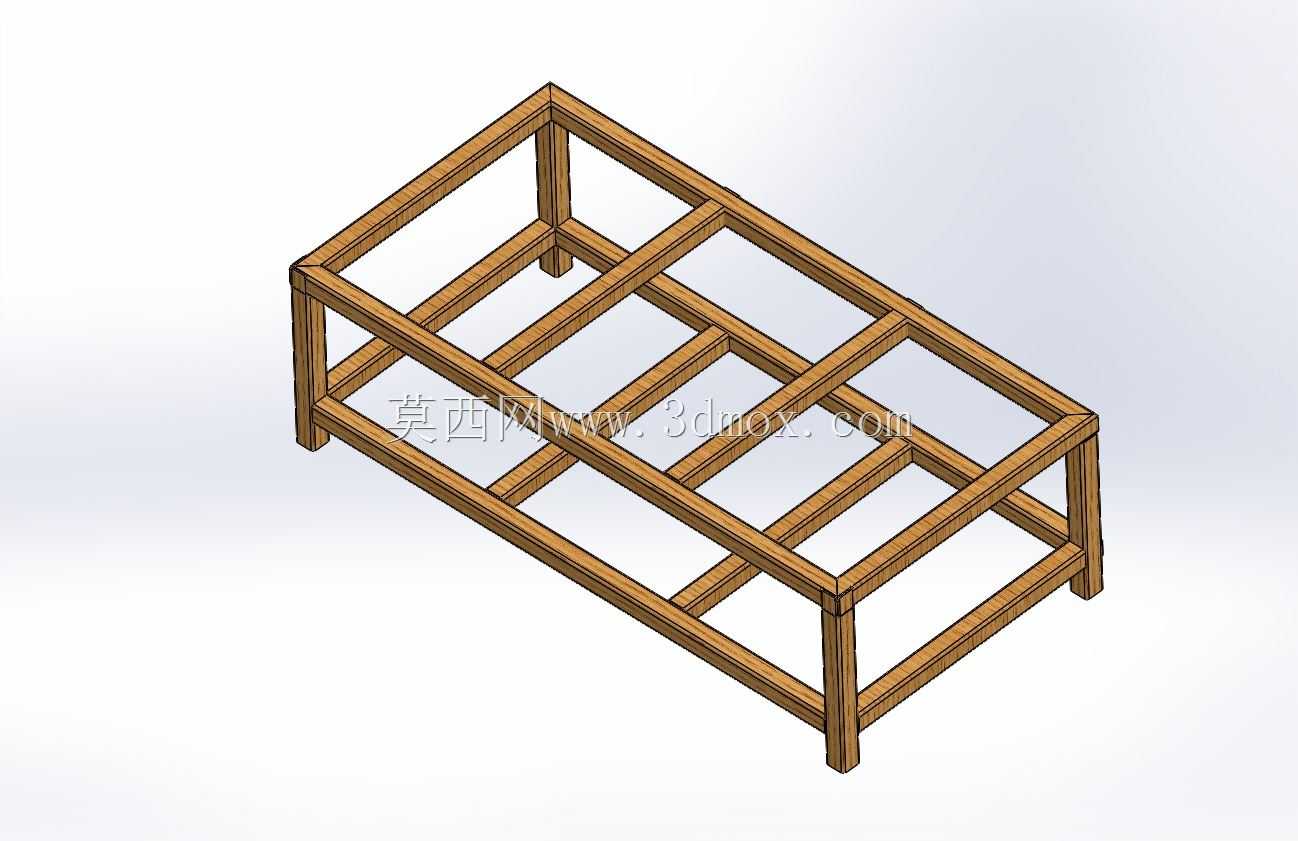

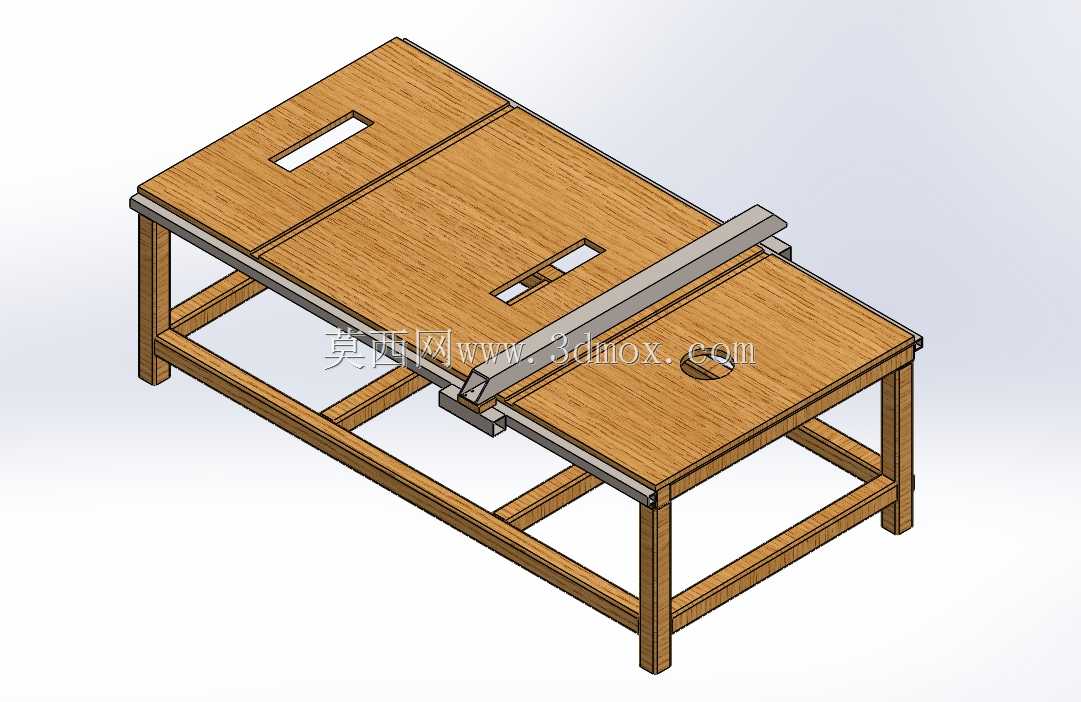

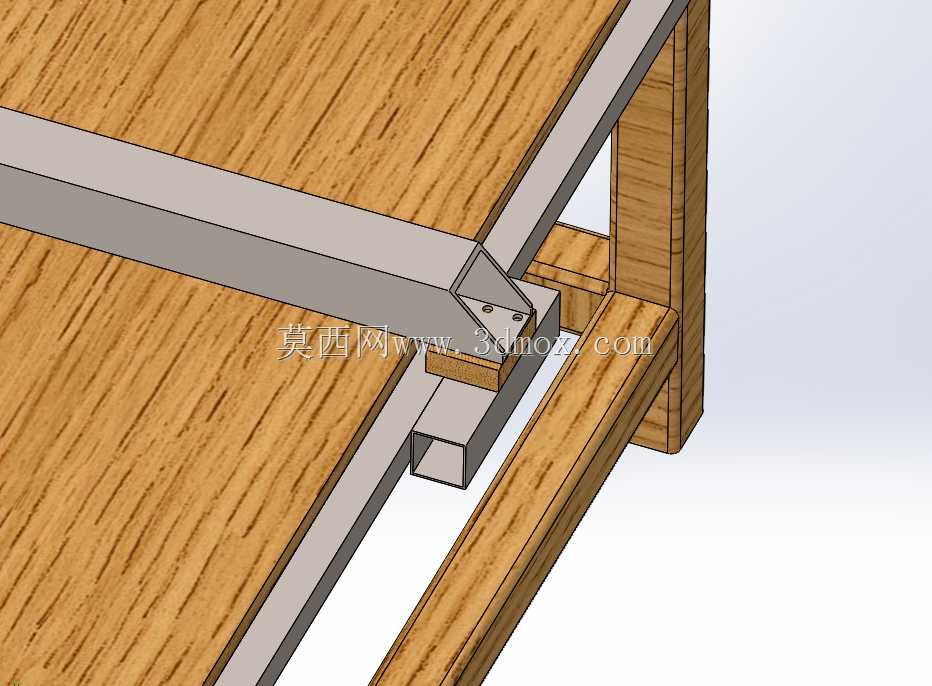

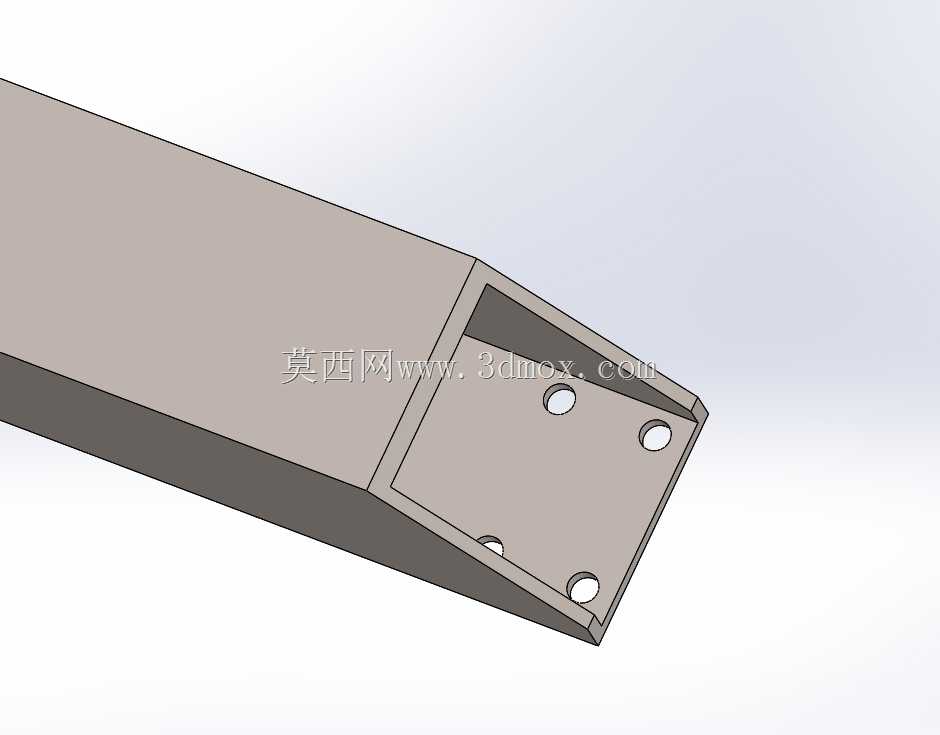

　　这款三合一多功能切割锯台，主要面向小型木工加工作坊、家装现场木作施工场景设计，可同时适配圆锯、修边、开槽三类不同加工刀具的安装使用，替代传统单功能木工台锯，减少作业过程中设备频繁更换、工件反复转运的冗余步骤。从结构设计逻辑来看，整体框架采用实木方料做支撑骨架，腿柱与横撑采用榫接加角部加固的连接形式，兼顾现场取材便利性与结构承重稳定性，台面采用多层实木板拼接铺设，表面预留对应三类刀具的安装沉孔与定位槽，避免刀具运行时与台面发生干涉。台面上设置的滑动推台采用金属导轨做导向支撑，推台与台面导轨的配合间隙控制在0.2mm以内，保证推送工件裁切时的直线度，推台表面同样设置可调节的工件定位挡块，可根据加工尺寸需求快速调整挡块位置，适配不同宽度、

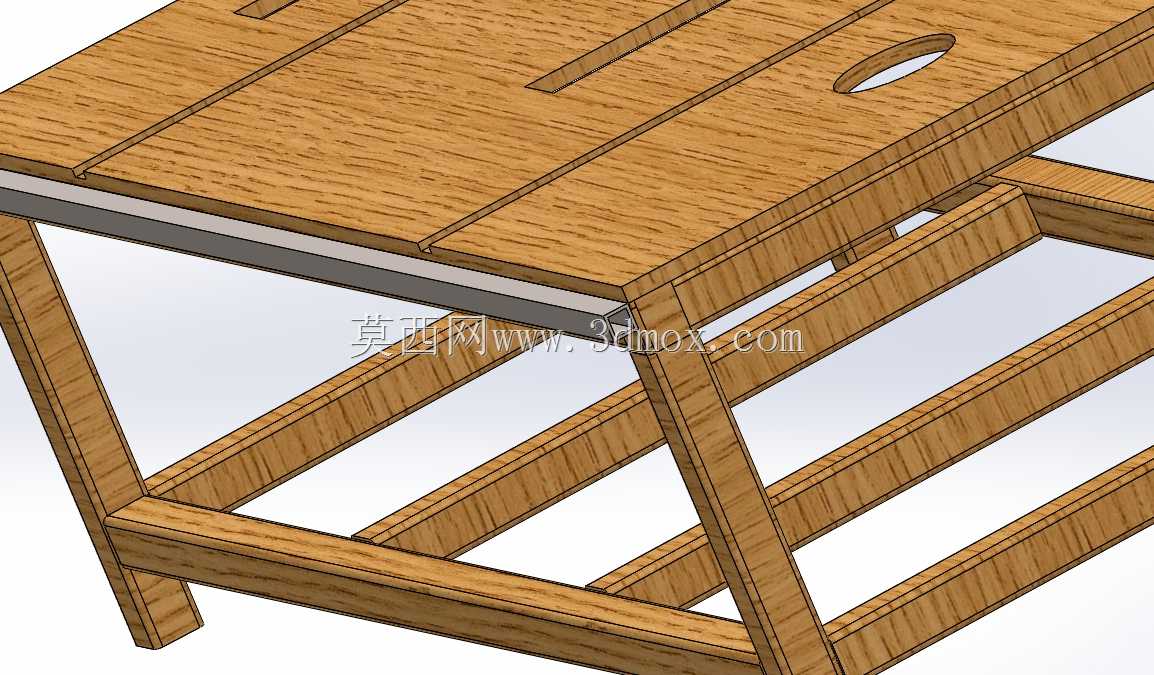

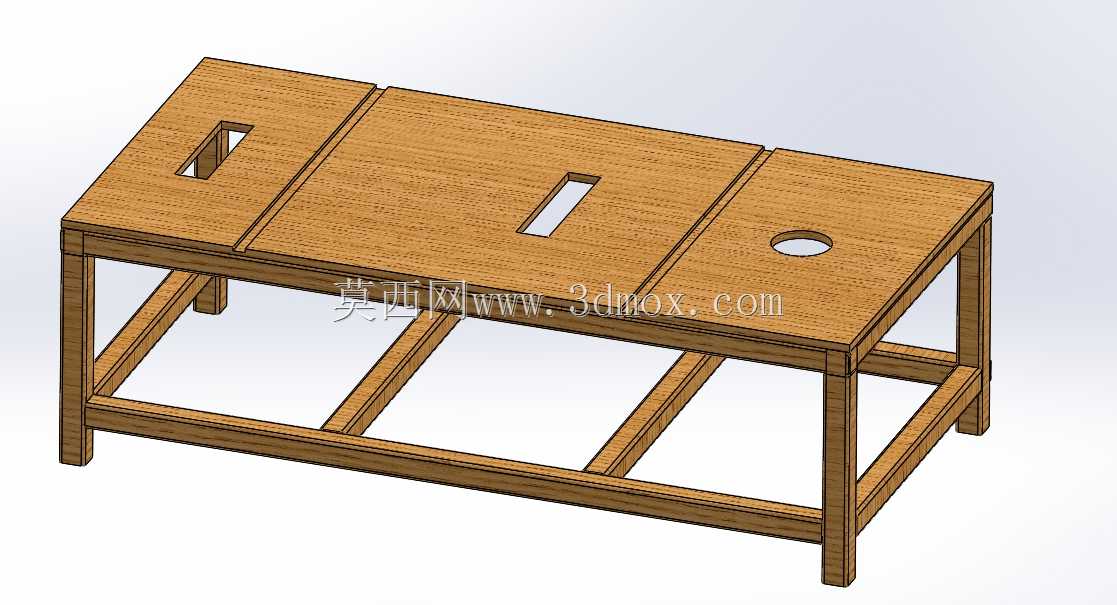

　　长度的木材裁切作业。从安装边界来看，锯台整体高度控制在800mm，符合成年作业人员站立操作的人机工程学高度，整体台面长宽尺寸为1200mm800mm，可支撑最大长度1500mm的板材裁切作业，底部支撑腿的横向跨距为700mm1100mm，保证推送大尺寸板材时设备不会发生侧翻。设计过程中充分考虑现场作业的实用性，台面三块拼接板可单独拆卸更换，当某一块台面出现刀具切损、磨损过度时，无需更换整个台面，仅需拆卸对应板块替换即可，降低后期维护成本。导轨安装位置经过受力校核，推台滑动全程的承重冗余量达到额定加工负载的1.5倍，避免长时间推送厚重硬木时出现导轨变形、推台卡顿的问题。三类刀具的安装位采用统一的基准定位面，

　　更换刀具时无需重新校准台面基准，减少换刀调试的辅助时间，刀具安装位下方预留足够的排屑空间，加工产生的木屑可直接从台面预留缝隙落至地面，不会在台面积聚影响工件滑动精度。实际作业中，该锯台可完成实木板直切、45度斜切、板材侧边开槽、木料边缘修边等多道木工工序，尤其适合家装现场定制柜体、木作吊顶的现场加工作业，无需携带多台大型木工设备，单台锯台即可覆盖绝大多数现场木作加工需求。
