快锁式可调压紧定位工装组件

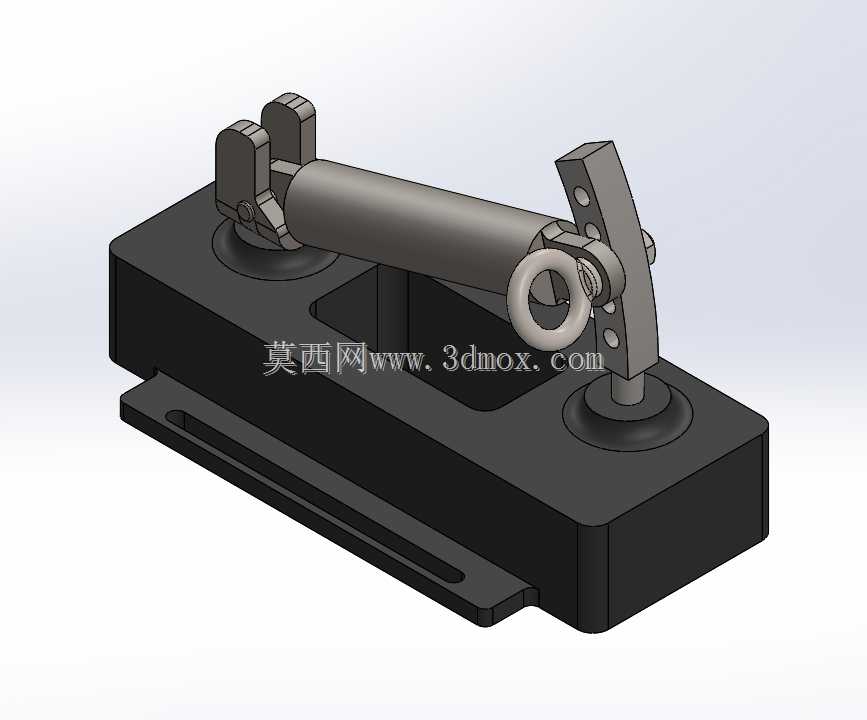

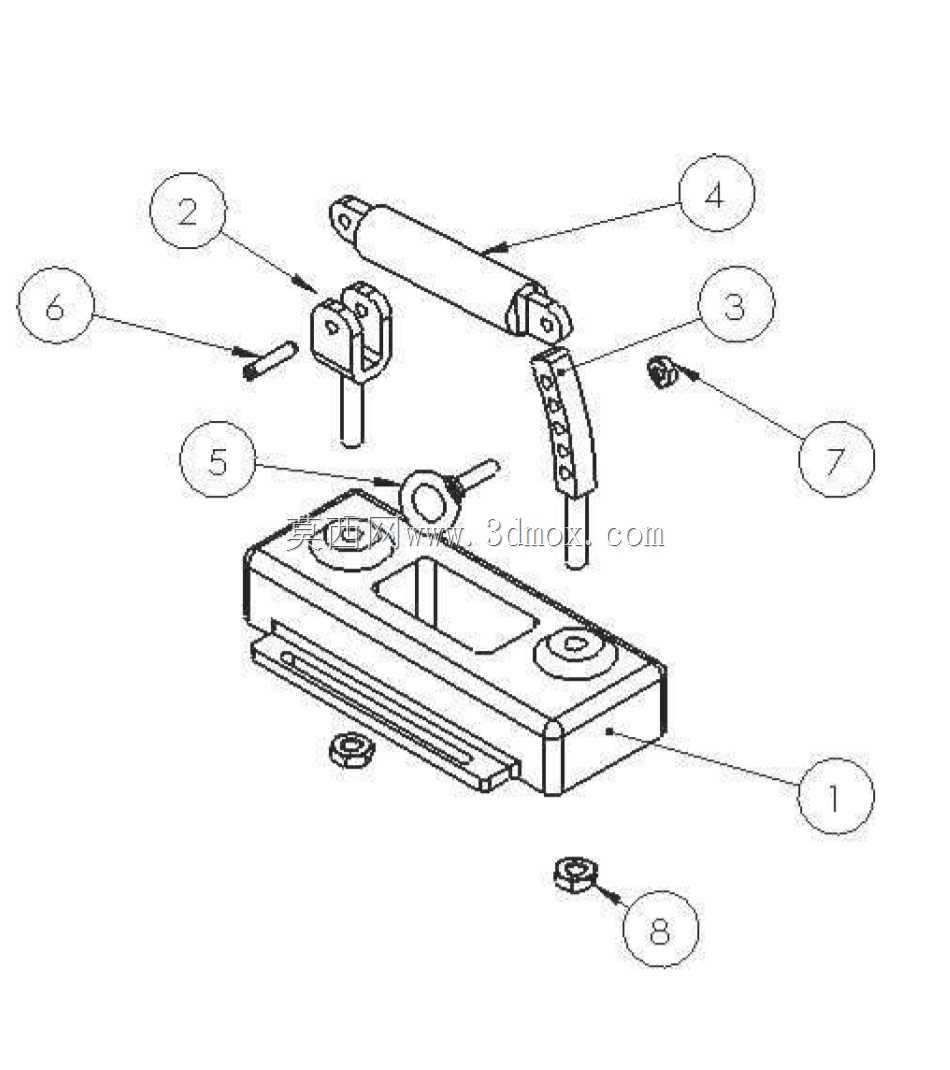

　　这套可调压紧组件主要面向小批量多品种工件的装夹定位场景，常见于非标自动化工位的工件固定、工装夹具的辅助压紧、检测工位的工件定位环节，能替代传统螺栓压紧结构，大幅缩短工件装夹的辅助时间。组件底部为带长槽安装孔的矩形基座，基座上的长槽预留了足够的安装调节余量，可适配不同孔距的安装台面，安装时只需通过T型螺栓或普通内六角螺栓穿过长槽，就能快速调整组件在台面上的固定位置，无需额外加工适配安装孔。基座上方的压紧执行端采用了肘节式快锁结构搭配可调压头，压头部分预留了螺纹调节行程，可根据被压紧工件的高度差微调压合位置，锁紧时通过肘节机构的过死点特性实现自锁，不会因为加工过程中的振动出现松脱，解锁时只需扳动侧边的操作手柄即可快速抬起压臂，

　　取放工件无需完全拆卸结构。设计时优先考虑了操作的人机工程性，操作手柄的扳动角度控制在120度范围内，操作人员单手即可完成锁紧与解锁动作，压臂末端的吊环结构可用于连接辅助压头或者防丢绳，避免压头调节时出现零件脱落。整个组件的活动铰接点都预留了润滑间隙，长期使用不会出现卡滞，基座底部做了0.5mm的沉台设计，安装时能避开台面上的细小凸起，保证基座与安装面的贴合度，压头与工件接触的端面做了滚花处理，增大接触摩擦力的同时不会刮伤工件表面。在实际产线应用中，这类组件常成对布置在工件两侧，配合定位销使用，可完成异形工件、薄壁件的快速装夹，相比传统的螺旋压紧结构，装夹效率能提升60%以上，同时可调的压头行程能覆盖一定尺寸范围内的工件，减少了工装的更换频次，适合在柔性生产单元、试制车间的检测工装、小型焊接工位的工件固定场景中使用，组件的所有受力部件都做了等强度设计，在保证锁紧力足够的前提下尽可能缩小整体体积，不会占用过多的台面操作空间。
