手动操作式刀杆压力机结构设计

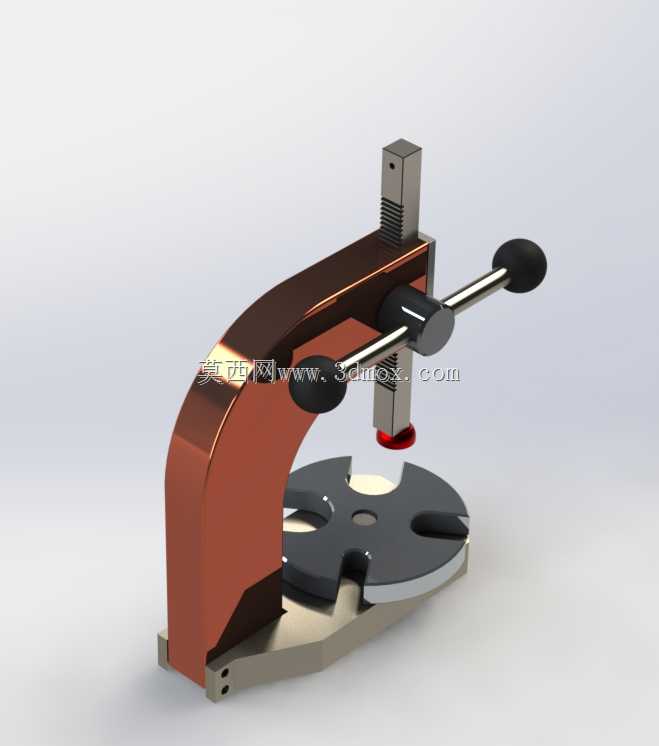

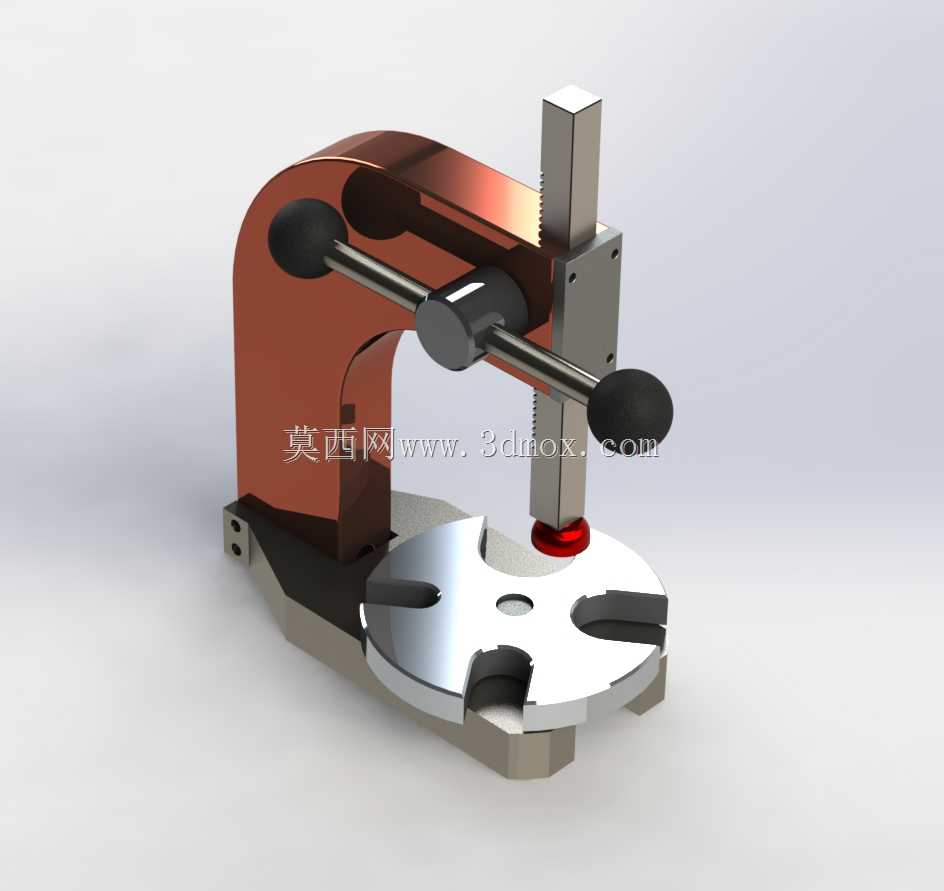

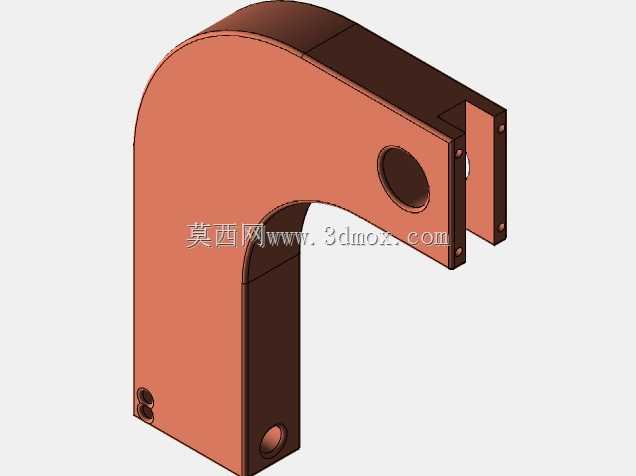

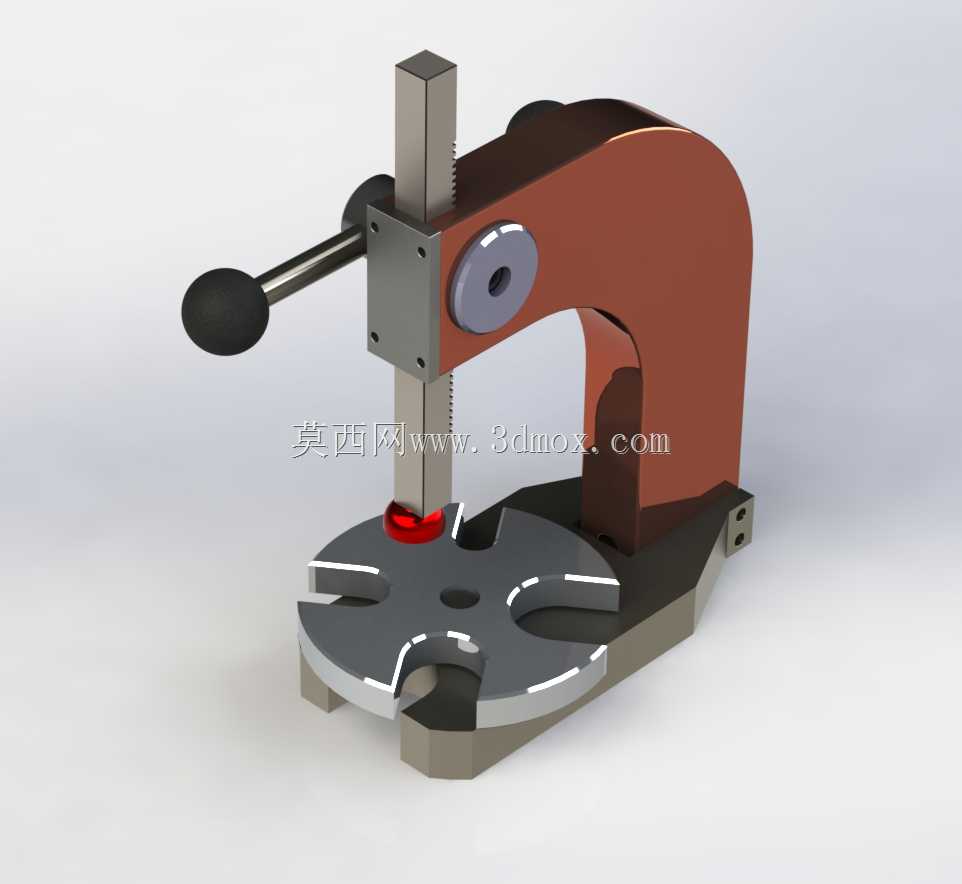

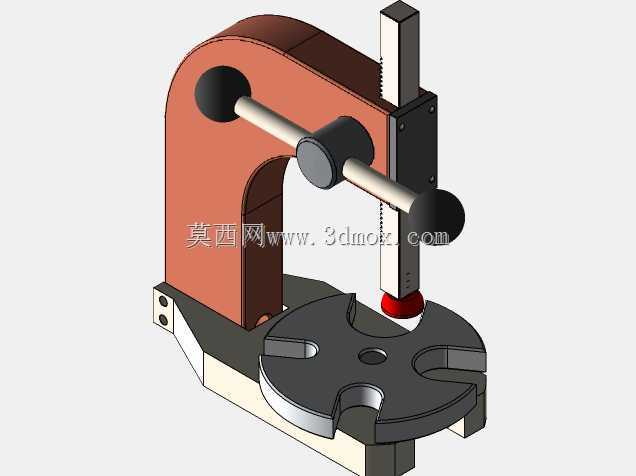

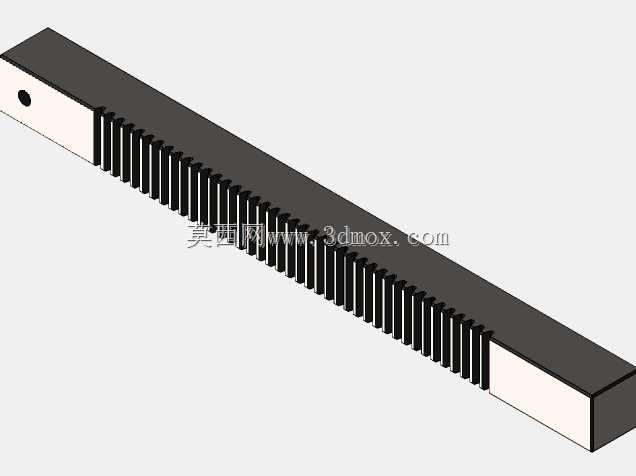

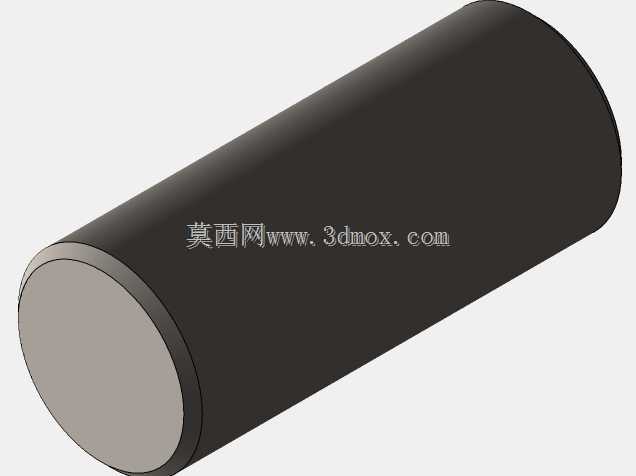

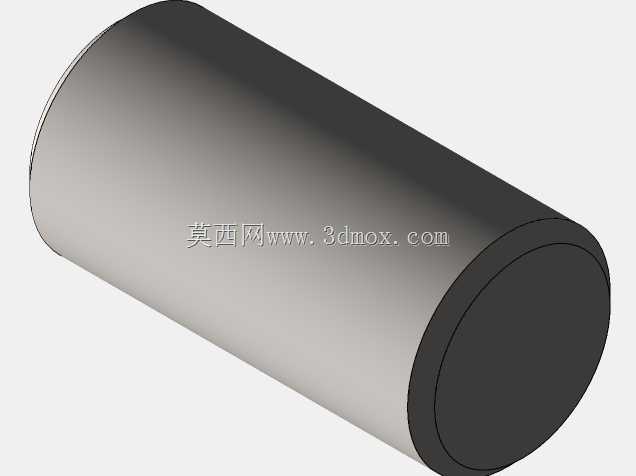

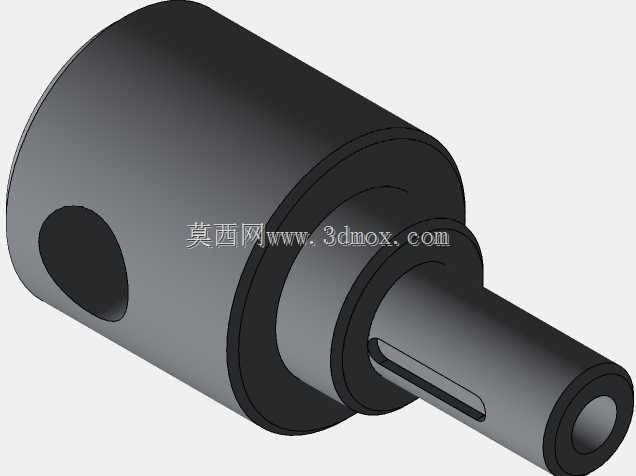

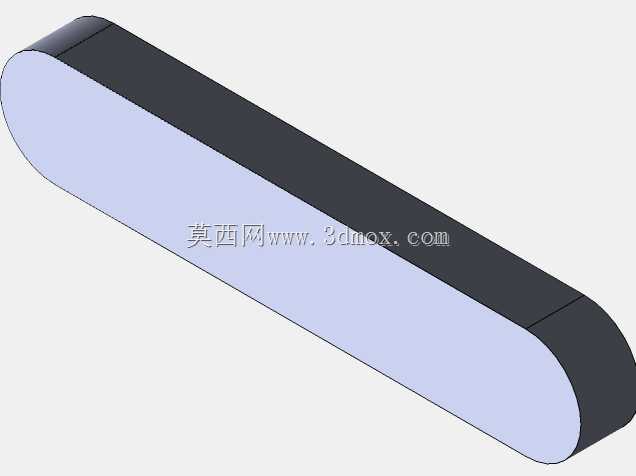

　　这款手动刀杆压力机主要面向小型零件压装、五金小件装配、刀具修配环节的工位作业需求，常见于机加工车间的刀具预装工位、小型五金件装配线、维修班组的现场作业场景，可完成销钉压入、心轴压装、小型零件铆接、轴承轻载压合等工序，相比大型液压机、气动压力机，它无需外接动力源，占用工位面积极小，适合零散小批量的压装作业，也可作为生产线旁的辅助补压工装使用。从结构设计来看，整机采用C型开式机架布局，这种结构的优势在于操作开口大，工件取放不受立柱遮挡，机架上部集成齿轮齿条传动副，通过端部带配重球头的操作手柄驱动齿条上下运动，将手动力矩转化为压头的直线压装力，传动结构简单可靠，日常维护仅需定期给齿条齿面加注润滑脂即可，无需复杂的油路、气路维护。

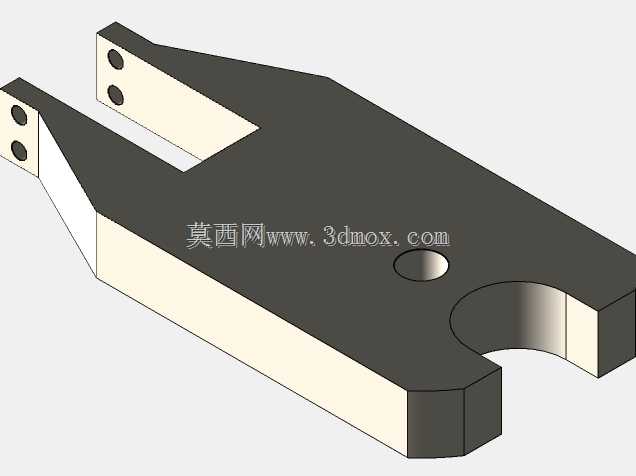

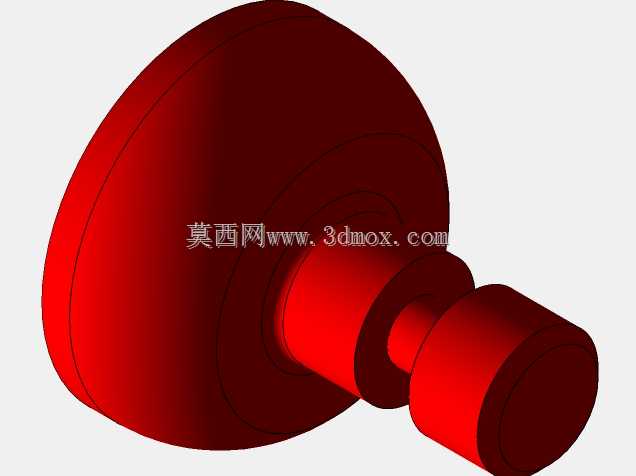

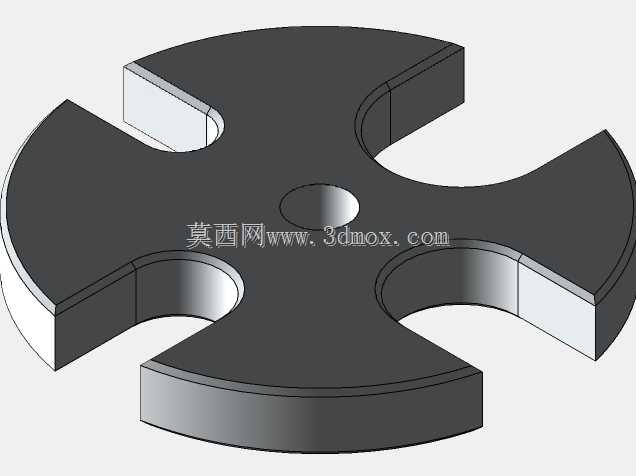

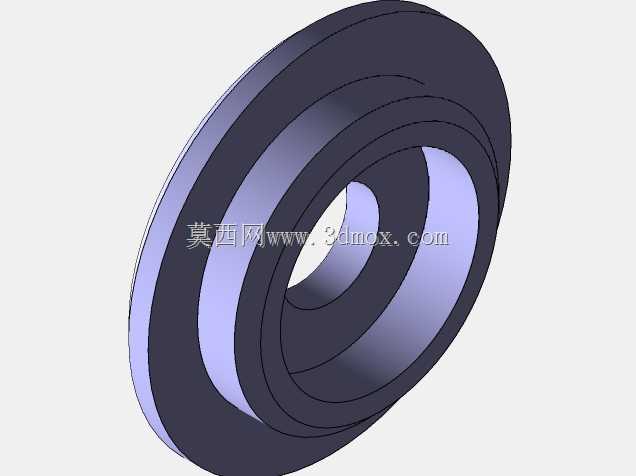

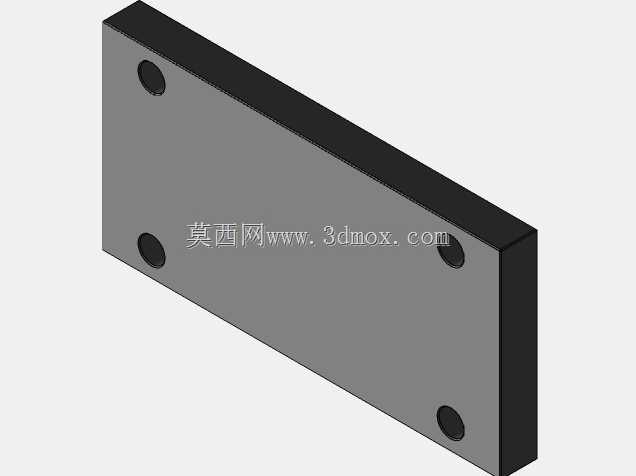

　　压头下方的工作台采用带缺口的圆盘式结构，多个定位缺口可适配不同外形的小型工件定位，压装时工件可直接卡入对应缺口，无需额外制作复杂夹具，压头端部采用可更换结构，可根据不同压装需求更换平压头、V型压头、定位压头，适配不同零件的压装端面要求。设计时充分考虑了手动操作的力臂匹配，手柄长度经过力臂核算，正常成年男性操作时可输出足够的压装力，同时不会因为力臂过长导致操作晃动感，机架底部做了加宽的安装基面，可直接通过螺栓固定在工作台面上，也可直接放置在厚重的钳工台面上依靠自重保持稳定，安装边界尺寸紧凑，整机占地长度不超过300mm，宽度不超过200mm，高度不超过400mm，不会占用过多的工位空间。机架的C型喉深经过尺寸优化，

　　可容纳直径150mm以内的工件放置，压头行程控制在80mm区间，既满足常规小型零件的压装行程需求，也避免过长行程导致的齿条刚性下降问题，压头与工作台的垂直度通过上部的方形导向套保证，导向套与齿条采用小间隙配合，压装时不会出现压头偏摆问题，保证压装力的垂直输出，避免压装过程中零件歪斜、压伤工件表面的问题。在实际使用中，这款设备尤其适合刀具车间的刀杆装配作业，可完成硬质合金刀头与刀杆的轻压压合定位、刀杆弹性销的压入、刀套与刀杆的装配等工序，也可用于电子小五金的铜柱压入、塑料件的嵌件压装等轻载压装场景，相比气动压力机它没有气源噪音，操作时可通过手部感知压装的反馈力，避免压装力过大损坏脆性零件，相比手锤敲击的压装方式，它的压装力更稳定，压装位置更精准，不会出现敲击导致的零件飞崩、表面砸伤的问题，是小型加工工位非常实用的辅助压装设备。
