手动刀杆式小型冲压压力机结构设计

　　在小批量零件加工、维修车间零散压装、电子元器件引脚压合、小型五金件冲裁以及教学实训场景中，大型冲压设备往往存在占地空间大、能耗高、调试周期长的问题，无法适配零散、小批量、多工位切换的作业需求，这类手动刀杆式压力机刚好填补了小型压制作业的设备空白。从实际作业场景来看，这类设备常被布置在钳工台、实训操作台或者小型生产线的旁侧工位，不需要外接动力源，完全依靠手动杠杆施力完成压合作业，对于没有压缩空气管路、没有大功率供电条件的临时作业点适配性极强。

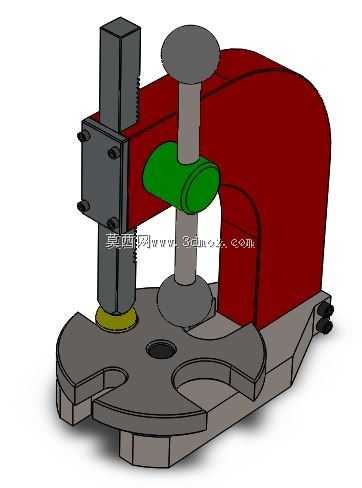

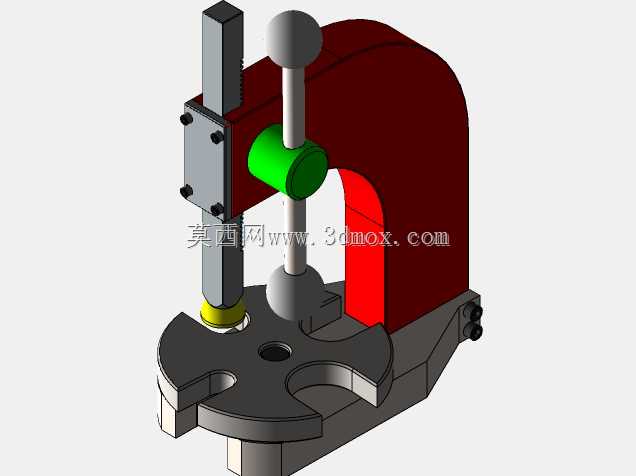

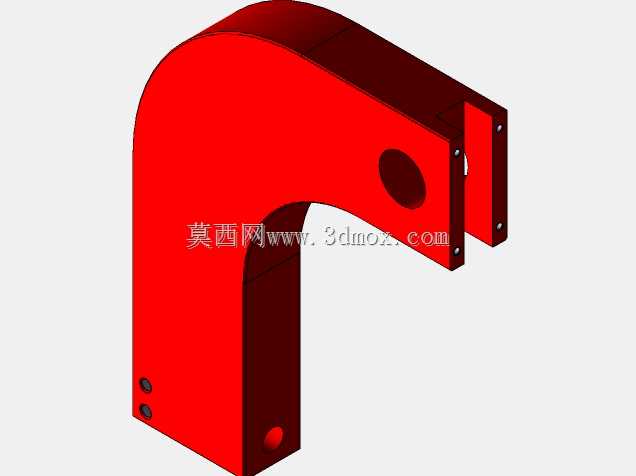

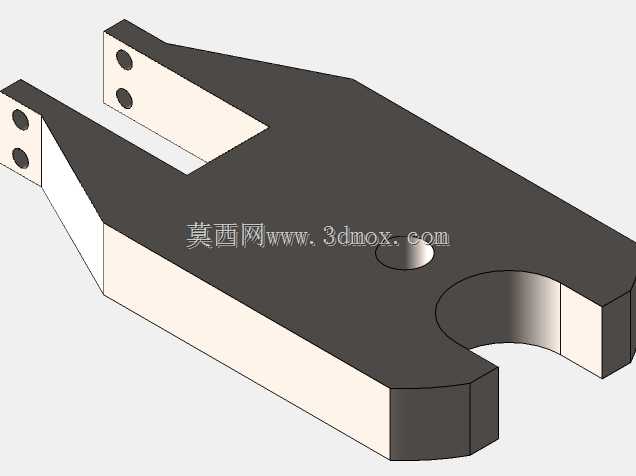

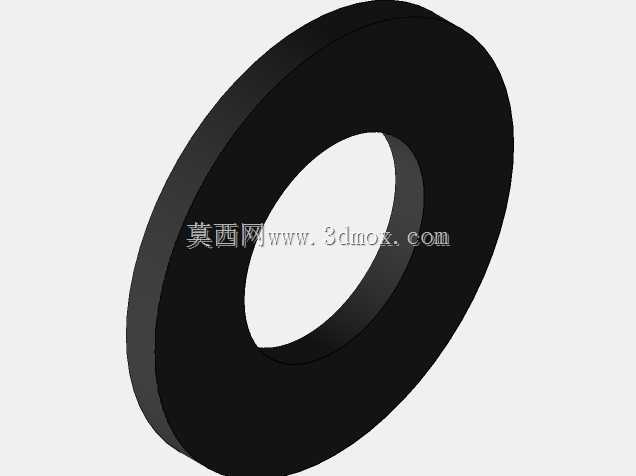

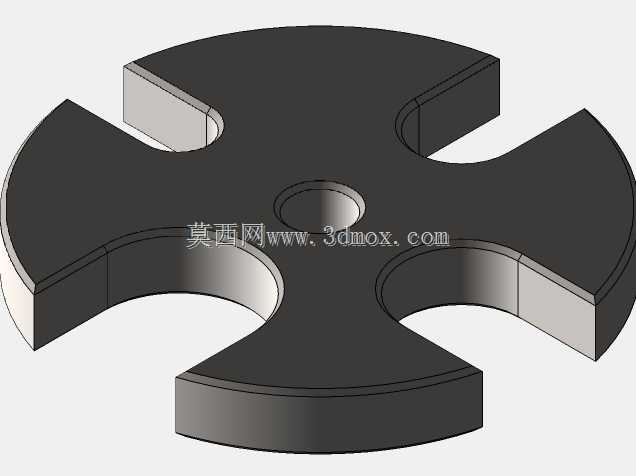

　　从结构设计逻辑来看，这款设备采用C型开式机身结构，开口方向正对操作人员，工件取放的操作空间充足，不会因为机身结构遮挡影响上下料效率。机身底部的工作台采用带缺口的平板结构，两个对称的弧形缺口既可以避让带凸台、带伸出结构的异形工件，也能方便安装简易的定位夹具，工作台中心的通孔用于落料或者安装定位销，压装过程中产生的废料可以直接从通孔落下，不会堆积在工作台面影响后续作业。机身的后侧设置了两个调节锁紧旋钮，用于调整刀杆冲压组件的上下初始位置，针对不同高度的工件，可以快速松开旋钮调整竖向支架的位置，适配0到120毫米区间内的不同高度工件压装需求，不需要额外加装垫块。

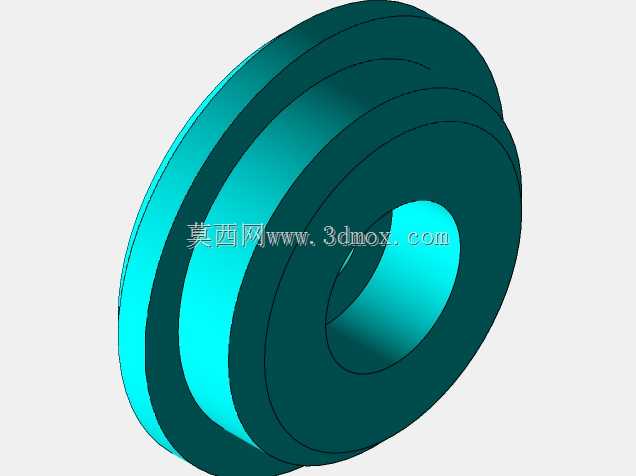

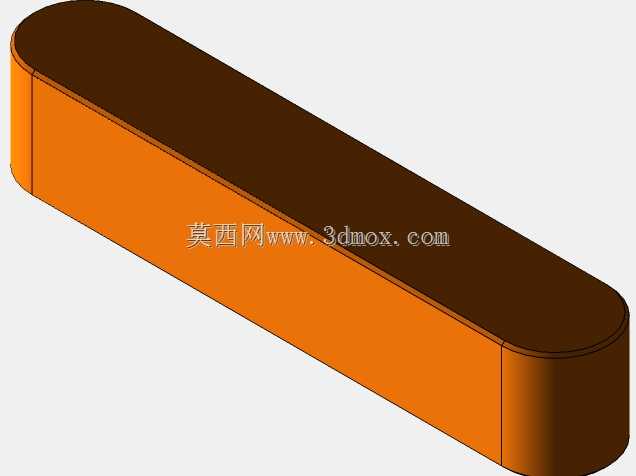

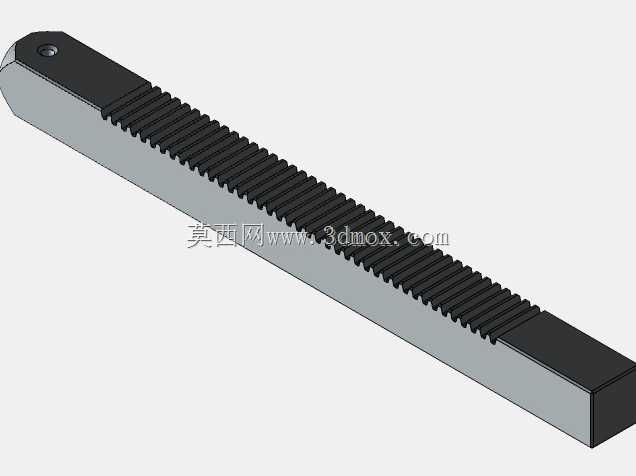

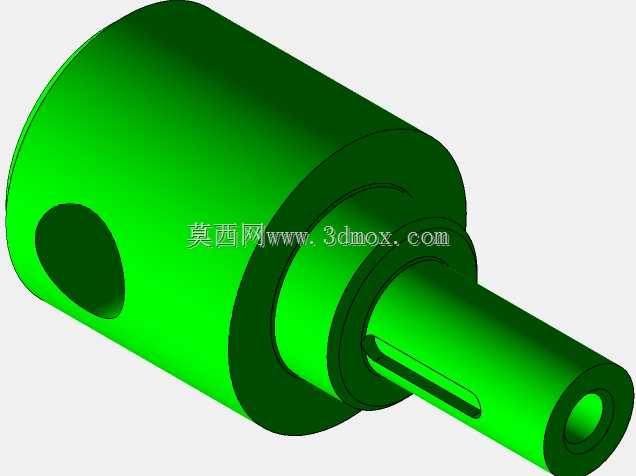

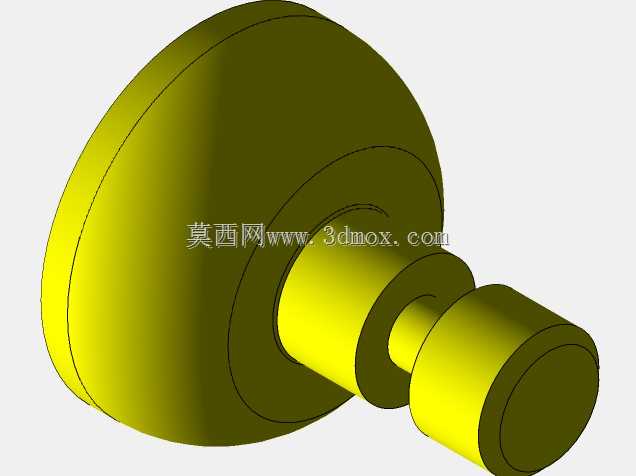

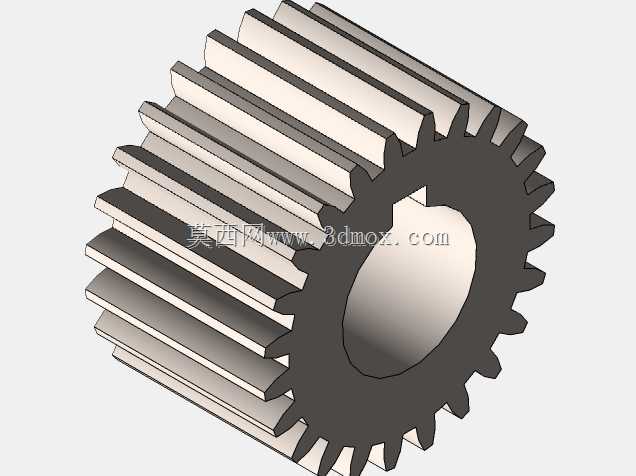

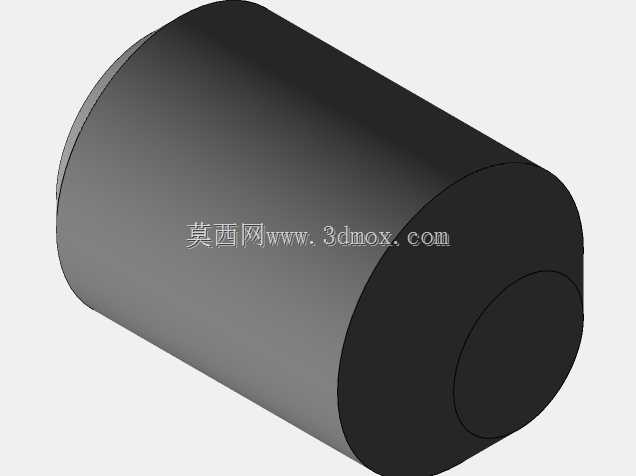

　　施力机构采用刀杆式偏心凸轮结构，和传统的螺旋手扳压力机不同，这款设备的手动操作杆连接偏心轮结构，下压操作杆的过程中，偏心轮带动竖向压杆做直线下压运动，压杆的行程固定在30毫米，下压过程的力臂随偏心轮转动角度变化，在压合行程末端可以获得最大的压合力，适合过盈配合件的压装、薄金属片的冲裁以及塑料件的铆接作业。压杆的下端设置了可拆卸的压头安装位，可以根据作业需求更换平压头、冲裁头、铆接头等不同工装，不需要对设备主体做任何改造就能切换作业功能。竖向的导向柱采用方形截面结构，和支架上的导向槽配合，压合作业过程中不会出现压杆转动的问题，压合精度可以控制在0.1毫米以内，满足小型零件的压装精度要求。

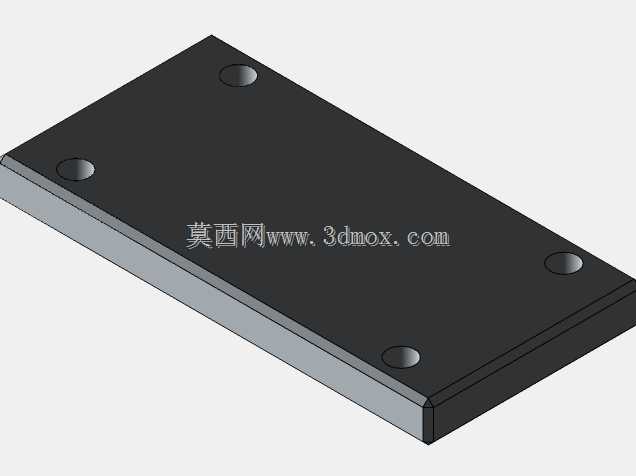

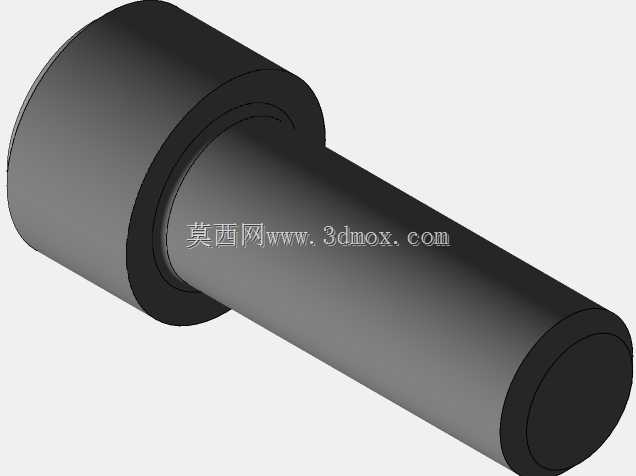

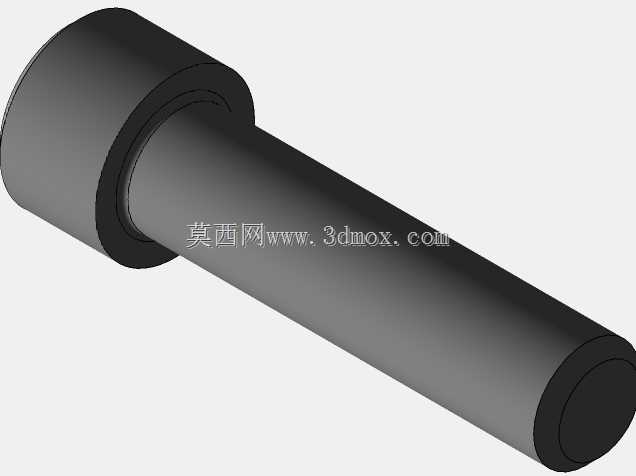

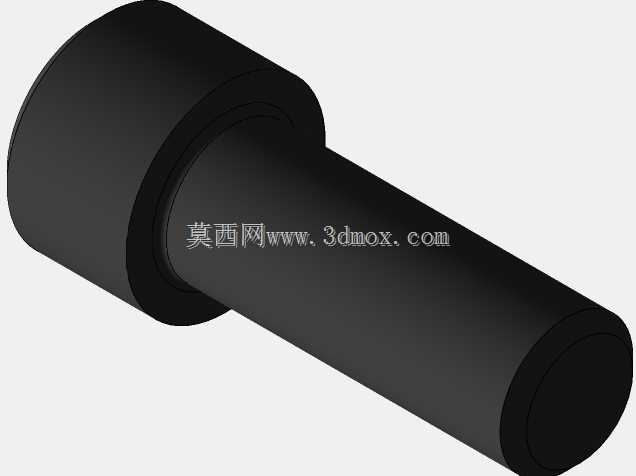

　　从安装边界来看，这款设备的底座预留了四个安装孔，可以通过螺栓直接固定在标准钳工台面上，也可以搭配专用的移动支架使用，整体占地尺寸不超过300毫米*200毫米，即使是空间狭小的维修工位也能轻松布置。设备的操作手柄高度距离工作台面约200毫米，操作人员保持坐姿作业时手臂自然下垂即可握住手柄，长时间作业不容易产生疲劳。和气动压力机相比，这款设备没有气源噪音，作业过程中只有压头接触工件的轻微声响，适合对噪音控制有要求的实验室、教学实训场景使用。

　　在功能设计上，设备的压杆上端设置了复位弹簧，完成压合作业后松开操作手柄，压杆会自动回弹到初始位置，不需要手动抬升压杆，操作连贯性更强。机身的红色护罩将内部的偏心传动结构完全封闭，避免作业过程中操作人员的衣物、手指卷入传动结构，安全防护性能符合小型手动设备的安全要求。导向柱表面做了淬火处理，长期往复运动也不会出现导向面磨损的问题，设备的使用寿命更长，日常维护只需要定期在导向面、偏心轮转轴位置涂抹少量润滑脂即可，不需要复杂的保养流程。

　　从实际使用的适配性来看，这款设备可以完成的作业类型覆盖了小型轴承压装、电线端子压接、薄铝板冲缺口、塑料壳体热熔压合、小零件校直等多种常见的机加、装配作业，对于小型加工户、职业院校实训基地、设备维修网点来说，是一款通用性极强的小型压装设备，不需要复杂的操作培训，新入职的操作人员只需要简单熟悉手柄操作力度、调整好工件定位位置，就能快速上手完成压合作业。
