七工位气动冲床设备结构设计

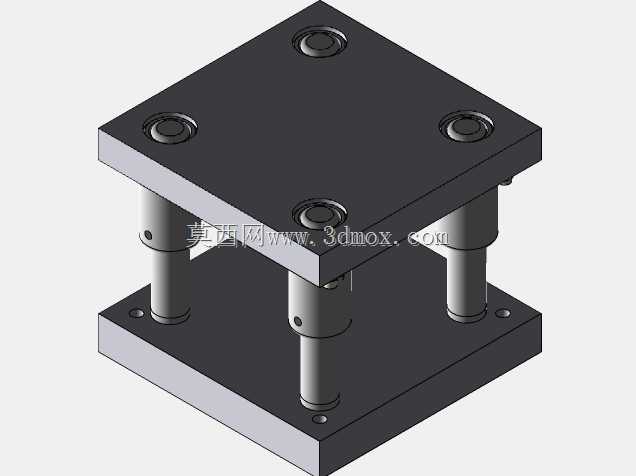

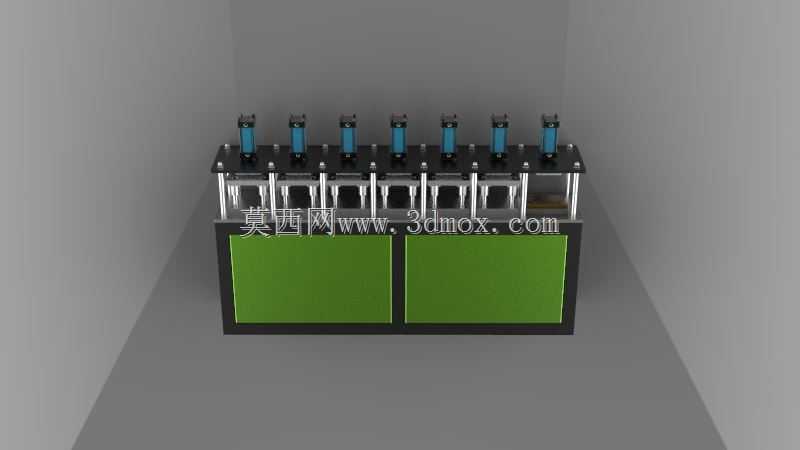

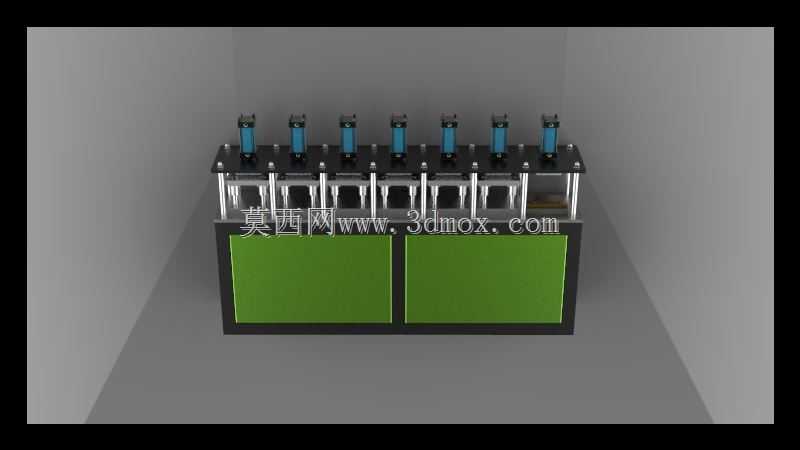

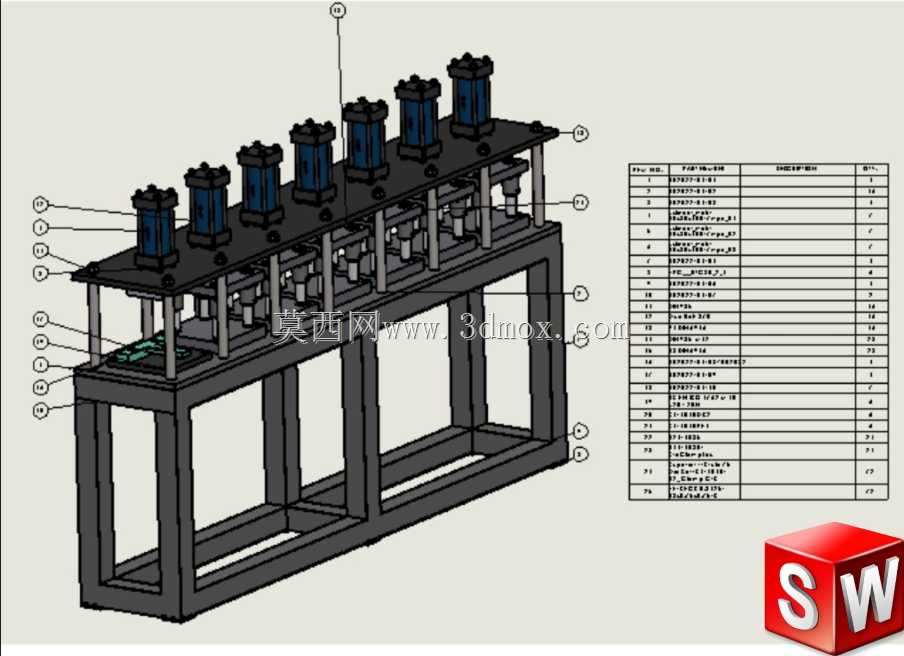

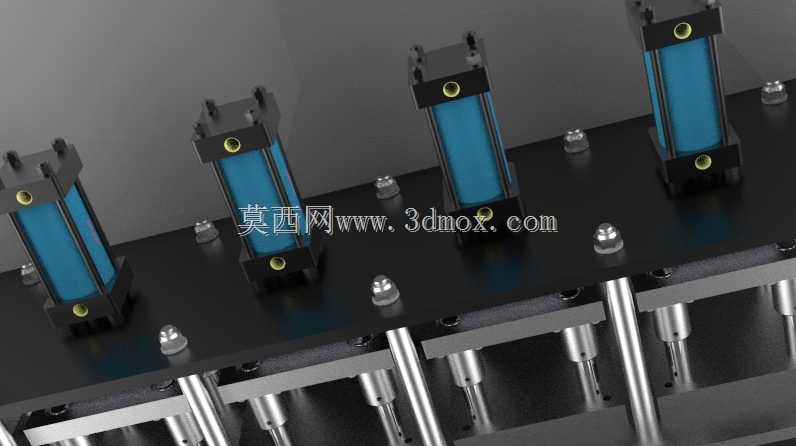

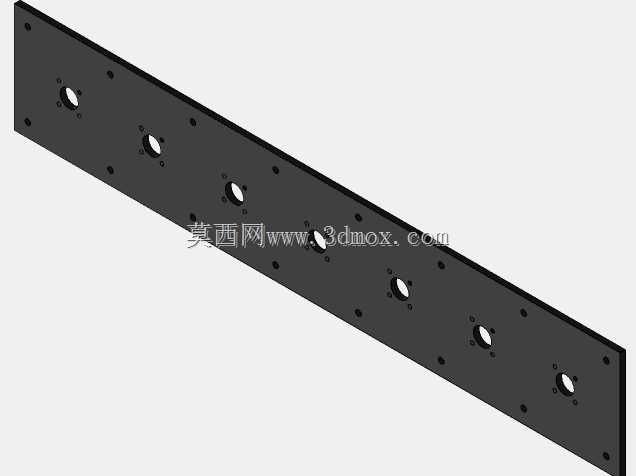

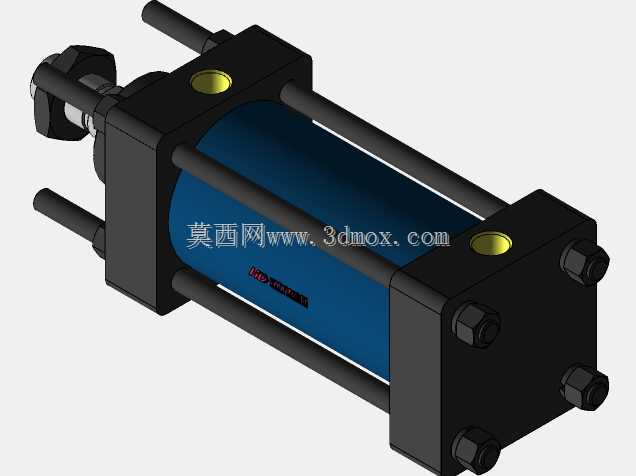

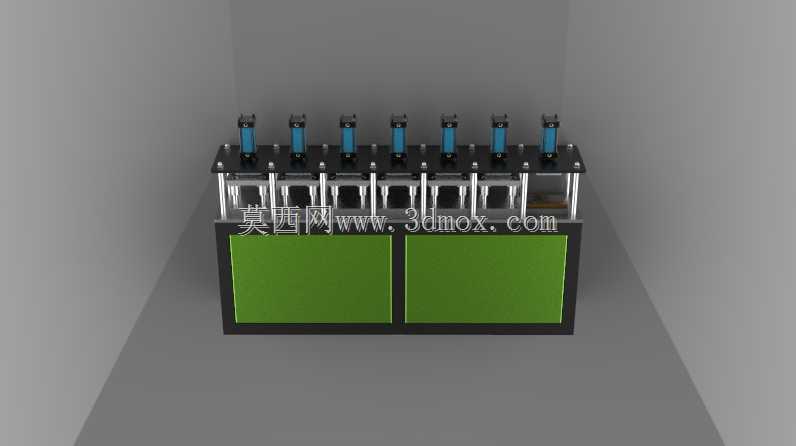

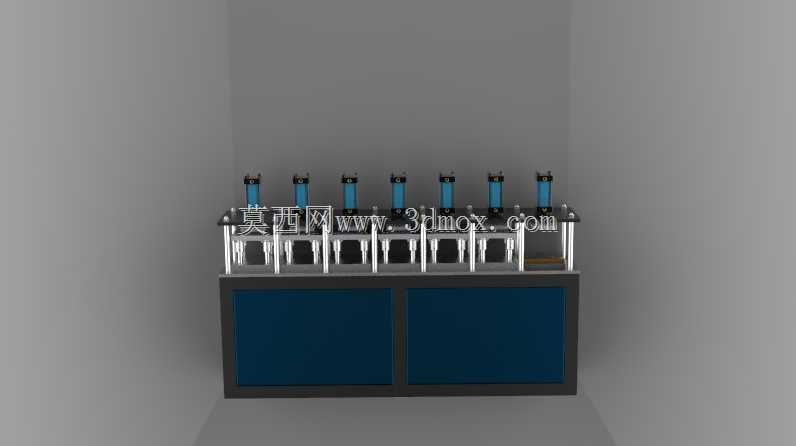

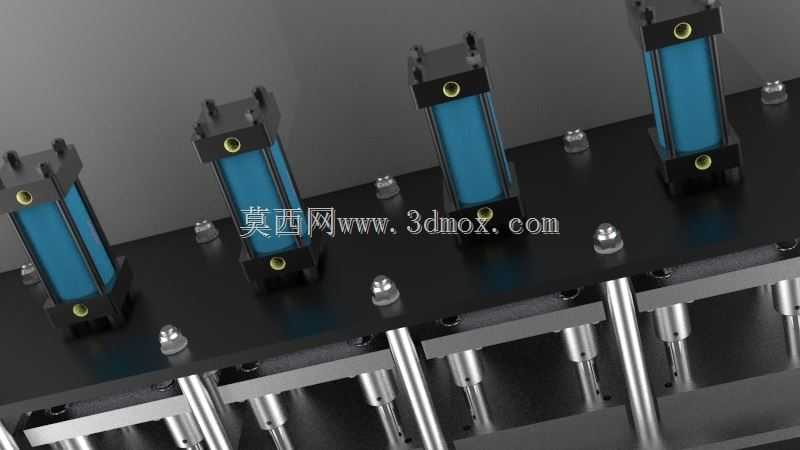

　　这款七缸冲床主要面向小型五金件的批量冲压加工场景，在电子接插件、小型五金端子、家电小配件的生产车间中十分常见，可同步完成多道冲压工序，大幅缩减单批次工件的加工流转周期。设备整体采用立式框架布局，下部为一体式焊接柜体作为承载基座，柜体预留双开门检修空间，内部可集成气动控制回路、废料收集溜槽以及电气接线端子排，基座台面采用加厚钢板铣平加工，保证各工位安装面的平面度公差控制在0.1mm/米范围内，避免长期冲压作业出现台面形变影响加工精度。上部并排布置七组独立的冲压驱动单元，每组单元配置独立的气动执行缸体与导柱导向结构，相邻工位的中心距可根据加工排样需求调整适配，单组缸体的冲压行程可通过调节端部限位螺母实现0-50mm范围的无级调整，

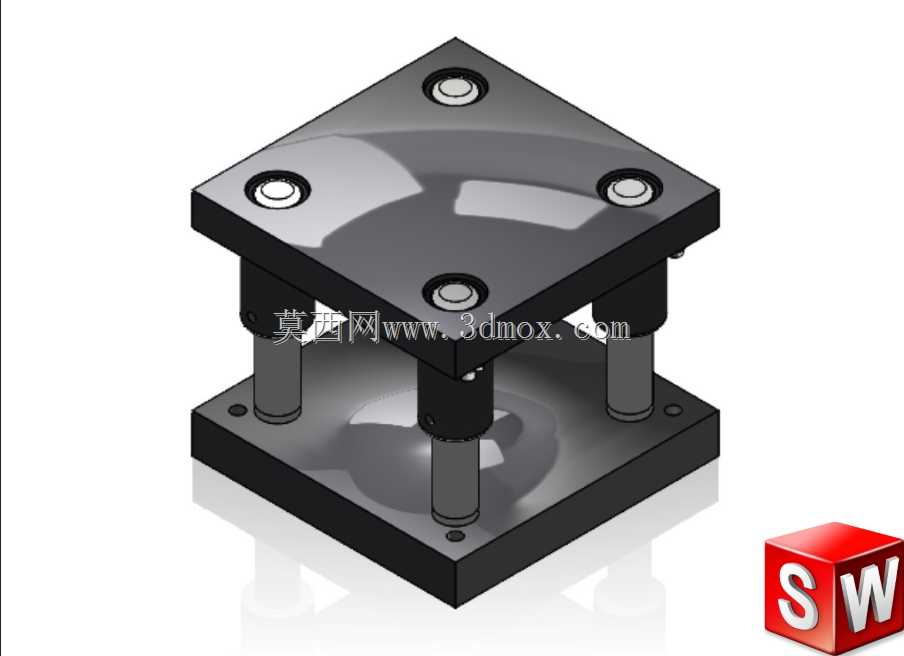

　　适配不同厚度板材的冲裁、压印、浅拉伸作业需求。设计过程中重点考量了多工位同步作业的载荷分布特性，框架立柱采用加厚矩形钢焊接后做去应力退火处理，避免七组缸体同时下压时出现框架侧倾或共振问题，导柱配合自润滑铜套导向，保证冲头下行过程中的垂直度偏差不超过0.02mm，减少冲头与下模的异常磨损。设备的安装边界需预留左右各600mm的操作与维护空间，后部预留300mm的气路、电路布线空间，整体高度适配常规车间1.8米作业台面的人机工程要求，操作按钮集中布置在设备前部的台面上，每组工位可独立控制启停，也可切换为联动模式实现全工位同步冲压。下模安装区域统一采用标准T型槽布局，可快速适配不同规格的级进模或单工序模，

　　换模时仅需松开T型螺栓即可完成模具的快速更换，无需额外调整设备主体结构。气路系统采用集中供气设计，主进气口配置油水分离器与调压阀，可根据不同冲压工序的需求调整整体供气压力，每组缸体的支路上单独设置节流阀，可独立调整单个工位的冲压下行速度，避免不同工序因冲裁力差异出现动作不同步的问题。设备的冲压作业面设置安全防护光栅的安装位，可外接光电保护装置，当操作人员肢体误入作业区域时设备会立即停止下行动作，保障作业安全。废料通过台面对应的落料孔直接落入下部柜体的废料收集箱，无需人工频繁清理台面积料，减少作业过程中的辅助时间。
