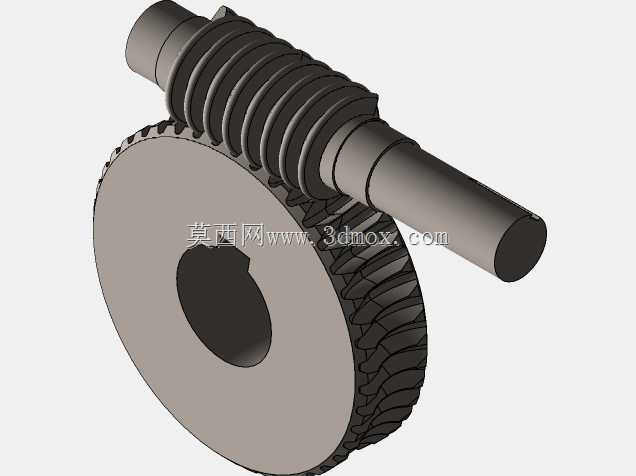

磨砂钢制蜗轮蜗杆啮合传动结构

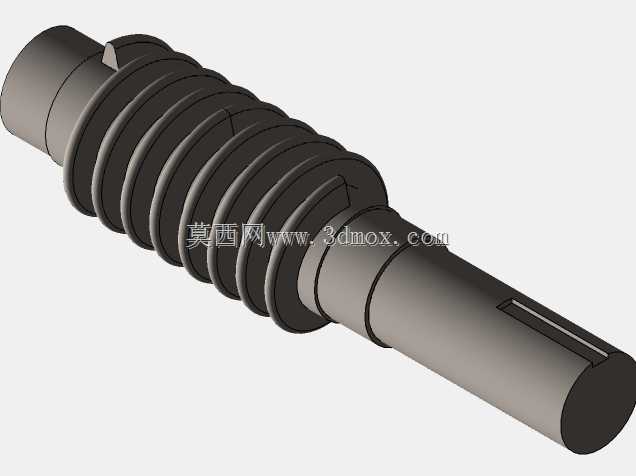

　　在重载低速传动场景中，蜗轮蜗杆副的应用始终占据不可替代的位置，这套磨砂钢制的蜗轮蜗杆结构，正是针对需要大传动比、反向自锁需求的设备工况设计的。日常设备选型里，这类传动副常出现在输送线的减速单元、小型起重设备的回转机构、精密仪表的调节传动段，因为单级传动就能实现10到60之间的大传动比，结构比多级齿轮传动紧凑太多，不需要额外叠加过多传动轮组就能把高转速输入转化为低转速大扭矩输出，同时反向自锁的特性还能避免负载端倒转引发的设备故障，比如起重场景下吊重不会因为输入轴停转而自行滑落，仪表调节时不会因为外力触碰导致参数偏移。从设计思路来看，这套结构的蜗杆采用轴向齿廓为直线的圆柱蜗杆形态，加工时不需要特殊的成型刀具，

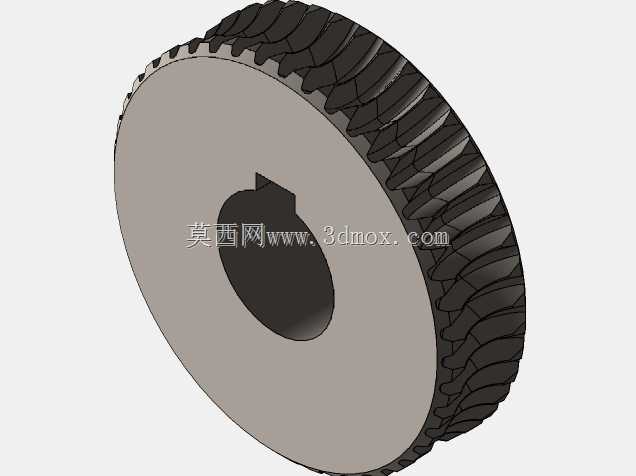

　　普通车床配合成型车刀就能完成齿形加工，蜗轮的齿面采用与蜗杆齿形共轭的弧面设计，啮合时接触线的走向能有效降低齿面间的滑动摩擦，减少传动过程中的磨损和发热。材质选用磨砂钢，是因为这类钢材经过表面磨砂处理后，齿面的初始磨合性能更好，啮合初期就能形成均匀的接触斑，不需要过长的跑合周期就能进入稳定工作状态，同时钢材本身的强度足以承受中等冲击载荷，适配多数通用工业设备的负载需求。安装边界上，蜗杆轴的两端预留了标准轴承位，可直接适配常用的深沟球轴承安装，轴端的直径公差按h7级加工，能直接与联轴器、带轮等输入连接件配合；蜗轮中心的轴孔带有键槽，可通过平键与输出轴实现周向固定，蜗轮的齿顶圆、蜗杆的中心距都按通用模数参数设计，

　　替换现有设备上的同规格传动副时不需要额外修改安装腔体的尺寸。实际装配时需要注意，蜗杆与蜗轮的中心距误差要控制在允许公差范围内，不然会出现齿面接触偏载，轻则加剧局部磨损，重则运行时出现卡滞、断齿问题；齿侧间隙要根据使用场景调整，用于精密传动时要把间隙控制在0.05毫米以内，用于重载传动时可适当放大间隙预留热膨胀空间，避免运行升温后齿面胀死。这套结构的齿形参数经过啮合仿真验证，传动过程中重合度大于2，运行时始终有两个以上的齿同时参与啮合，传动平稳性比单齿啮合的齿轮结构好很多，运行噪音也更低，适合对传动平稳性有要求的室内设备场景。
