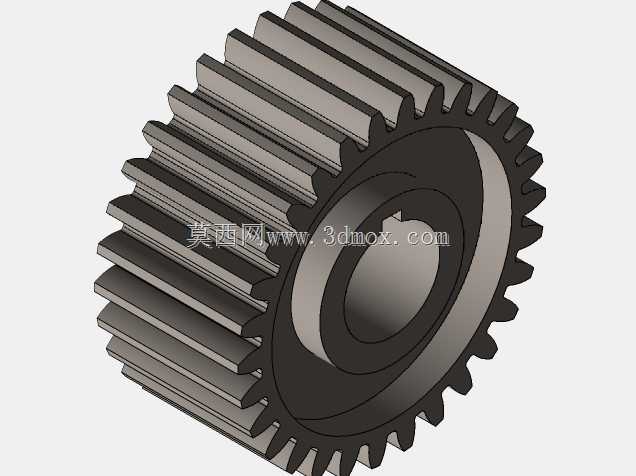

磨砂钢制标准直齿圆柱传动轮结构

　　这款直齿圆柱齿轮采用磨砂钢材质加工成型，核心应用场景覆盖中小载荷的平行轴传动工况，常见于小型自动化输送线、仪表类传动机构、轻工设备的动力传递单元，也可作为教学演示、传动原理验证的实体建模参考。从实际使用角度看，这类直齿轮的核心功能是在两平行轴间传递恒定转速比的旋转动力，相比斜齿轮它不存在轴向分力，安装时无需额外配置承受轴向载荷的推力轴承，支撑结构的设计复杂度更低，装配调整的容错空间更大，很适合对安装空间紧凑、维护便捷性有要求的传动工位。设计层面，建模时优先保证齿廓的渐开线精度，齿顶圆、齿根圆的过渡圆角做了统一处理，避免应力集中导致的轮齿断裂失效；中心孔采用带键槽的通孔设计，键槽的尺寸匹配常规平键的安装公差，

　　装配时可通过平键实现与传动轴的周向固定，传递扭矩时不会出现轴与轮毂的相对打滑。从安装边界来看，齿轮的轴向厚度适配常规的轴系支撑间距，轮毂部分的凸台结构可与轴肩配合实现轴向定位，无需额外加装过多定位套就能完成轴向固定；轮齿的齿宽经过载荷核算，在额定载荷下齿面接触应力、齿根弯曲应力均处于磨砂钢材料的许用应力范围内，正常润滑工况下的使用寿命能满足常规轻工设备的传动需求。不同于重载工况下的硬齿面齿轮，这款磨砂钢直齿轮的齿面不需要做额外的渗碳淬火处理，加工工序更短，制造成本更低，适合载荷平稳、冲击小的传动场景，比如小型传感器测试设备的内部传动、仪表类装置的示数传递机构，这类场景对传动噪音的容忍度稍高，但对零件的加工成本、装配便捷性要求更高，

　　直齿轮的啮合特性刚好匹配这类需求。建模过程中，轮齿的阵列采用参数化驱动方式，齿距、齿厚、模数等参数可根据实际传动比需求快速调整，中心键槽的尺寸也可适配不同直径的传动轴，方便设计人员根据具体的轴系参数做二次修改，不用从零开始绘制齿廓曲线，能大幅缩短传动结构的设计周期。需要注意的是，这类直齿轮安装时要保证两啮合齿轮的轴线平行度在公差范围内，否则会出现轮齿偏载、局部磨损加剧的问题，装配时可通过塞尺检测齿侧间隙，保证啮合间隙处于合理区间，避免卡滞或传动回差过大的问题。
