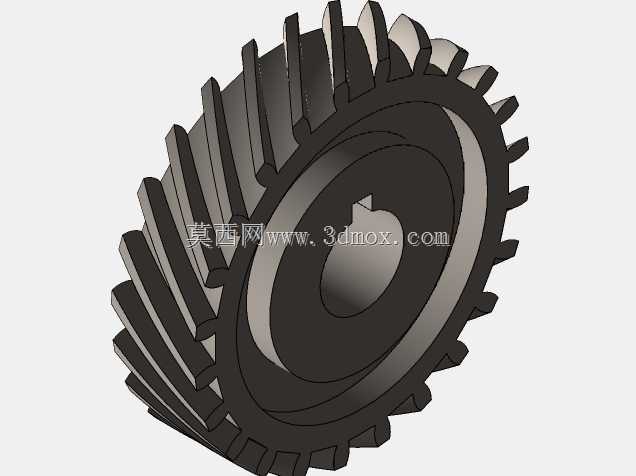

磨砂钢制斜齿传动轮结构设计

　　这款斜齿轮采用磨砂钢材质加工成型，核心应用场景覆盖中低速重载的工业传动链路，常见于输送设备的动力输出端、小型机床的进给传动单元、轻工机械的变速机构中，相比直齿圆柱齿轮，其啮合过程是渐进式的，轮齿从端部接触逐步延展至全齿面，能有效降低传动过程中的冲击、振动与运行噪音，适合对传动平稳性有一定要求的工况。从设计思路来看，建模时优先考虑了轮齿的螺旋角取值合理性，螺旋角过大会增大轴向载荷，提升配套轴承的选型难度与安装空间要求，螺旋角过小则无法发挥斜齿轮平稳传动的优势，因此该模型的螺旋角选取兼顾了传动平稳性与轴向力控制，适配常规深沟球轴承或角接触轴承的承载范围。安装边界上，齿轮中心设置了带键槽的通孔结构，

　　可直接与对应直径的传动轴通过平键实现周向固定，键槽的尺寸公差参考通用机械传动的配合标准，无需额外定制非标键连接件即可完成装配；齿轮的轮毂厚度、轮缘宽度均经过受力校核，能在额定扭矩下避免轮缘变形、轮毂开裂的问题，齿宽的设计也匹配常规啮合齿轮的齿宽系数，保证啮合接触面积足够的同时，不会因齿宽过大导致轮齿受载不均。实际使用中，这类磨砂钢材质的斜齿轮齿面经过磨砂处理，能在初期啮合阶段更快完成跑合，降低初期磨损量，提升齿轮副的使用寿命，相比普通光面钢制齿轮，跑合周期可缩短近三分之一，适合小批量设备组装时快速完成传动调试。建模过程中对齿根过渡曲线做了优化处理，避免应力集中导致的轮齿断裂风险，齿顶的修缘量也控制在合理范围，

　　能减少啮合出入端的动载荷，适配闭式传动箱内的润滑环境，无论是飞溅润滑还是油脂润滑都能保证齿面的油膜形成，不会出现早期点蚀的问题。从外形尺寸来看，该齿轮的齿顶圆、分度圆、齿根圆参数均符合通用模数系列标准，可直接与同模数、同螺旋角的配套斜齿轮啮合，无需重新计算啮合中心距，方便设计人员在做设备传动方案选型时直接调用，减少重复建模的工作量，也能降低后续加工时的刀具采购成本，适配常规滚齿机的加工工艺范围。
