医用D-lite肺活量计传感组件结构设计

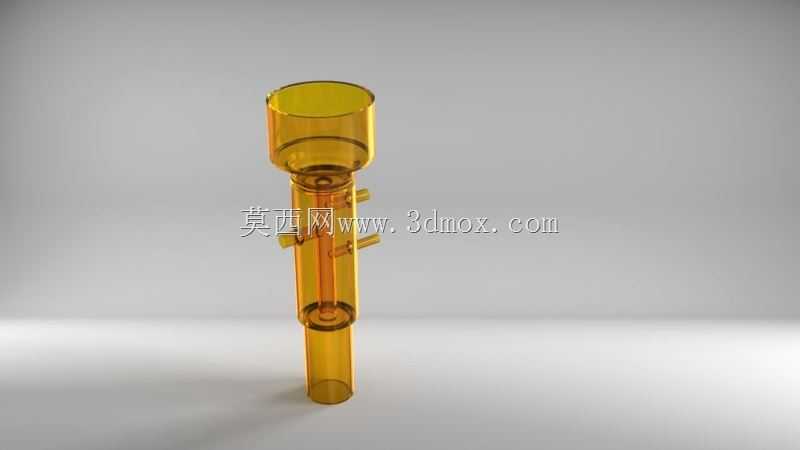

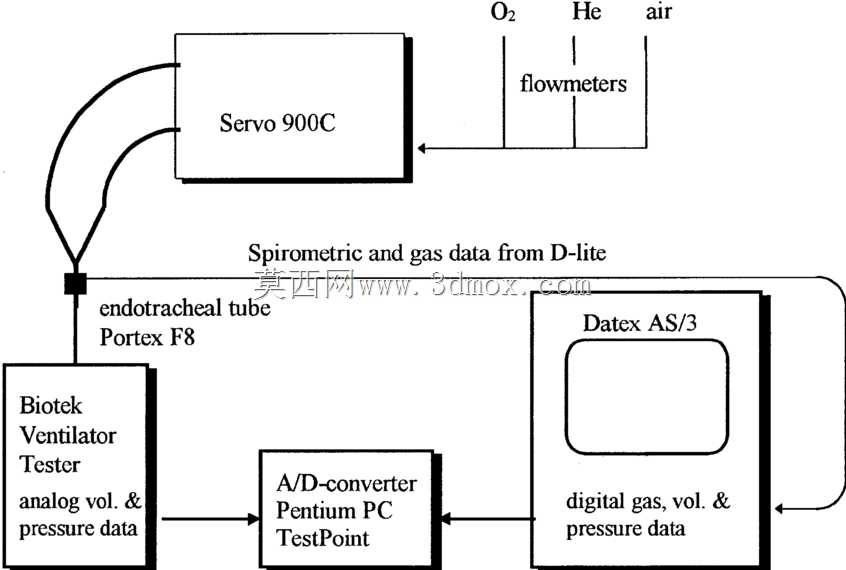

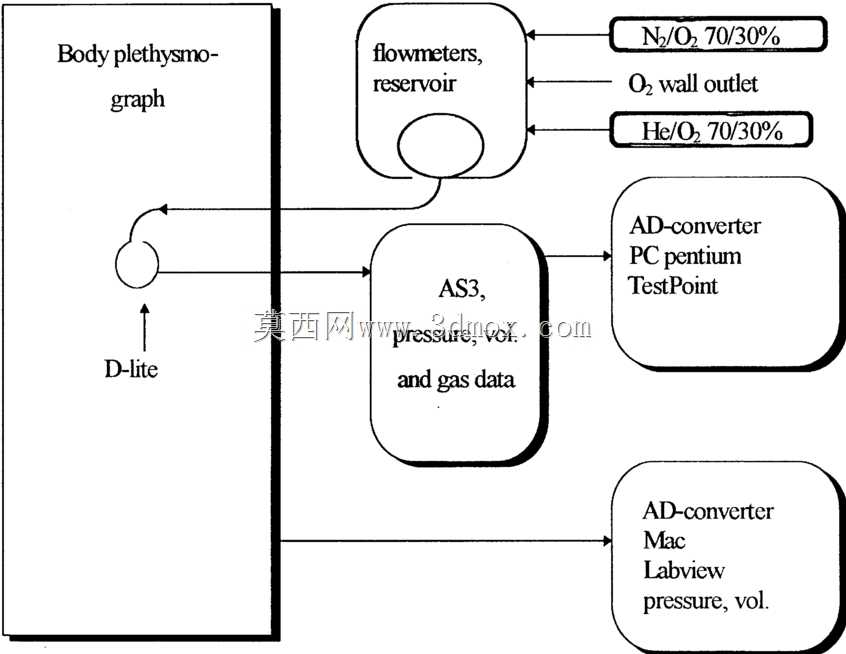

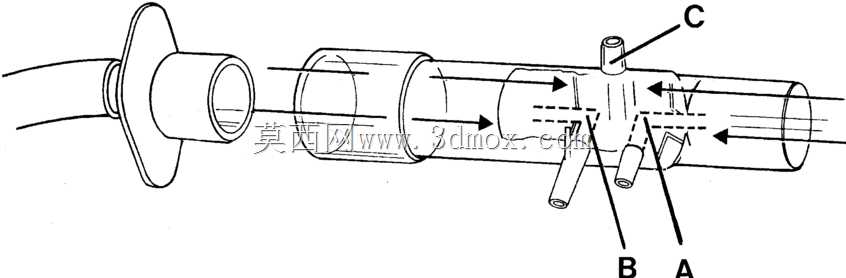

　　该传感组件是肺功能检测设备的核心气路检测部件，主要应用于门诊肺功能筛查、床旁呼吸参数监测、家用呼吸康复训练设备等场景，直接接入呼吸气路完成流量、通气量相关参数的实时采集，是肺功能检查过程中直接与受试呼吸气流接触的功能部件。从结构设计逻辑来看，整体采用同轴阶梯式筒体布局，上下段分别为呼吸接口与设备对接端，中段为核心检测腔，这种布局能保证气流沿轴向直线流通，最大程度降低气路弯折带来的湍流干扰，避免检测数据出现偏差。筒体侧壁对称设置的两个侧向凸台是压力采样接口，分别对应检测腔内部的高压取压位与低压取压位，设计时严格控制两个取压口的同轴度与轴向间距，保证取压点位置完全匹配伯努利方程的计算边界，让压差与气流流速的对应关系保持线性，

　　减少后期标定的补偿量。整体采用透明医用级高分子材料作为建模材质参考，这种结构选择一方面可以让操作人员直观观察腔体内是否存在冷凝水、痰液等异物残留，及时判断部件是否需要更换，另一方面透明材质的光滑内壁可以降低气流沿程阻力，减少气路压损。尺寸设计上，上端呼吸接口的外径匹配常规一次性呼吸咬嘴的标准内径，下端设备对接端的尺寸适配主流肺功能仪的主机气路插口，侧向采样凸台的外径与标准压力采样软管的内径过盈配合，不需要额外紧固件即可实现密封连接，安装时仅需对准轴向插入即可完成装配，不需要复杂的对位操作，适合临床场景下快速更换耗材的使用需求。建模过程中对腔体内的节流结构做了等比例还原，节流段的通径变化做了平滑过渡处理，没有直角突变结构，

　　避免气流在突变位置产生涡流影响取压精度，同时筒体的壁厚保持均匀，避免注塑生产时出现缩痕、变形等问题，保证量产部件的尺寸一致性。在实际使用中，该部件属于一次性使用的医用耗材，设计时在保证结构强度的前提下尽可能精简壁厚，控制材料用量，同时整体结构没有卫生死角，开模后可以实现全内壁光滑，降低消毒或废弃处理的难度。气路设计时充分考虑了呼吸过程中双向气流的检测需求，不管是吸气还是呼气过程，两个取压口都能准确采集到对应压差，实现双向流量的精准检测，满足肺功能检查中对用力肺活量、静息通气量等多参数的检测要求。
