钢铁侠主题电弧反应装置结构设计

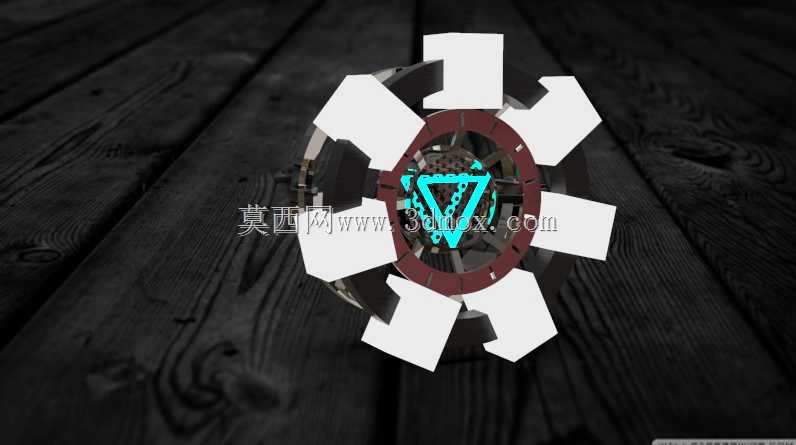

　　这类电弧反应装置的结构设计，最初的落地场景集中在影视道具制作、科幻主题展陈以及高端潮玩手办的结构开发领域，不少线下沉浸式科幻体验场馆的互动装置、cosplay活动的穿戴道具，都会用到同结构的反应单元作为核心视觉与功能载体。从实际用途来看，该结构并非仅做外观展示用途，其内部预留的发光元件安装位、走线槽位，能够适配常规的冷光片、LED灯组安装，实现通电后中心三角区域发光、外圈环形结构分层透光的效果，同时外圈均匀分布的八个凸耳结构，既可以作为穿戴时的绑带固定点位，也能作为展陈状态下的支撑连接位，适配不同的使用场景需求。

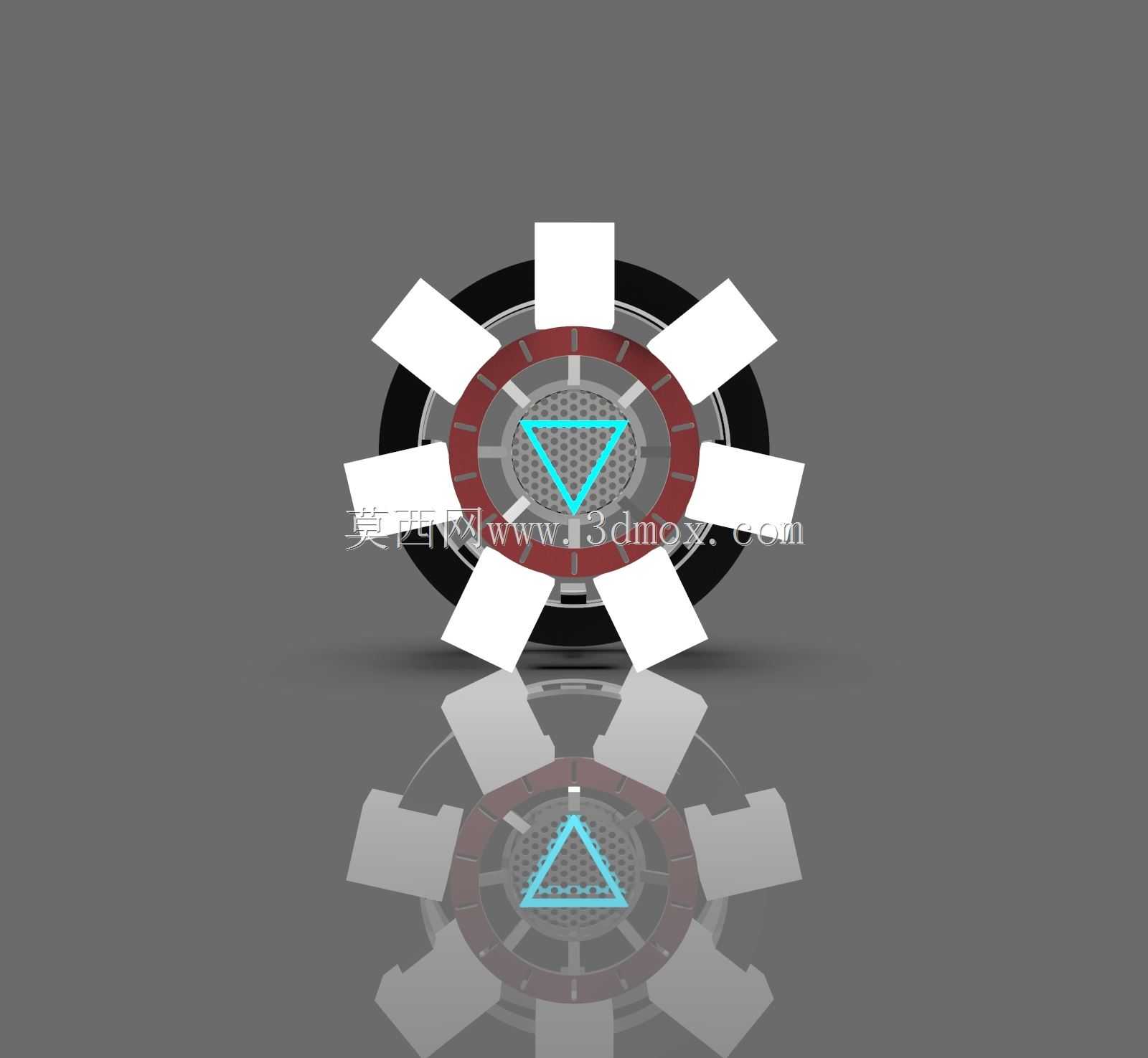

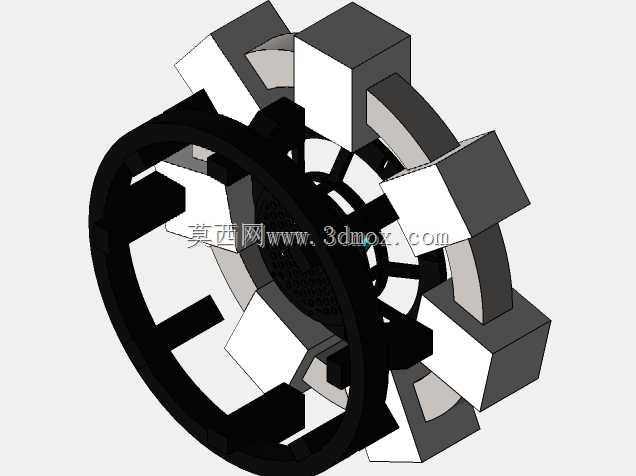

　　在功能特性的设计上，整个结构采用分层装配的思路，中心三角发光区做了下沉式的台阶设计，能够刚好卡入对应尺寸的三角透光件，避免透光件出现移位漏光的问题；中间的红色环形层做了均匀的栅格镂空，既能够减轻整体结构的重量，也能让内部光线透过栅格形成层次感，不会出现光线集中过曝的问题；外圈的黑色环形基座做了内凹的卡槽设计，和八个白色凸耳构件采用卡扣式连接，不需要额外的紧固件就能完成装配，后期拆解更换内部发光元件也十分方便。

　　设计思路上没有采用复杂的曲面造型，所有构件都以规则的回转面、平面特征为主，一方面是降低加工制作的难度，不管是采用3D打印制作手板，还是采用注塑工艺做小批量生产，都能有效减少支撑材料的使用，降低成型后的后处理工作量；另一方面是考虑到穿戴场景的使用需求，所有外露的边角都做了R1.5的圆角处理，避免尖锐边角划伤使用者，同时整体结构做了等壁厚设计，壁厚控制在2mm，既保证结构强度不会出现受力断裂的问题，也能控制整体重量，长时间穿戴不会产生明显的负重感。

　　从外形尺寸与安装边界来看，整个装置的最大外径控制在90mm，整体厚度不超过22mm，属于掌心大小的尺寸规格，不管是嵌入胸甲道具的预留安装位，还是单独作为桌面摆件放置，都不会占用过多空间；安装边界上，外圈八个凸耳的安装孔位采用等角度45°分布，孔位直径3mm，适配常规的M2.5螺丝或者尼龙扎带固定，中心区域的发光元件安装位直径为28mm，能够兼容市面上绝大多数现成的圆形、三角形冷光模组，不需要额外定制发光元件，能够有效降低整套装置的制作成本。结构底部做了平整的安装面，展陈使用时可以直接粘贴在底座上，不需要额外设计支撑结构，穿戴使用时背面预留的2mm深度走线槽，能够将发光元件的导线从装置侧面引出，连接隐藏在服装内部的供电模块，不会出现导线外露破坏整体视觉效果的问题。
