三级定轴齿轮传动箱结构设计方案

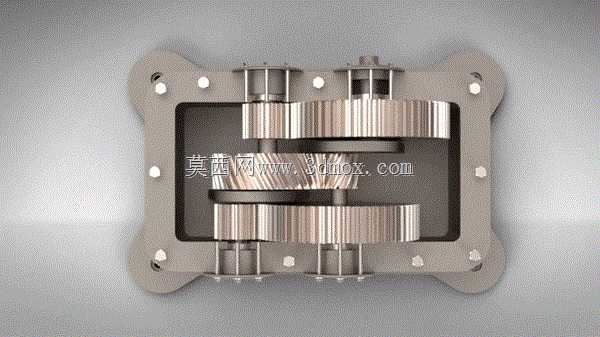

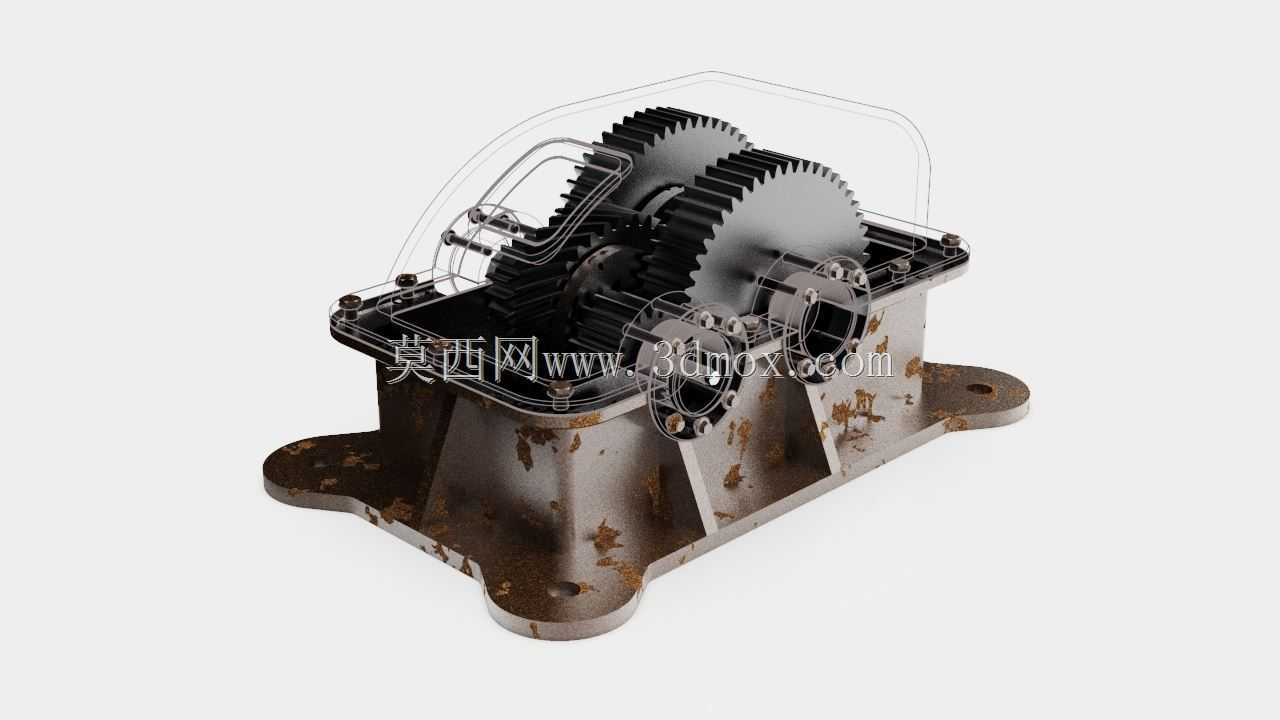

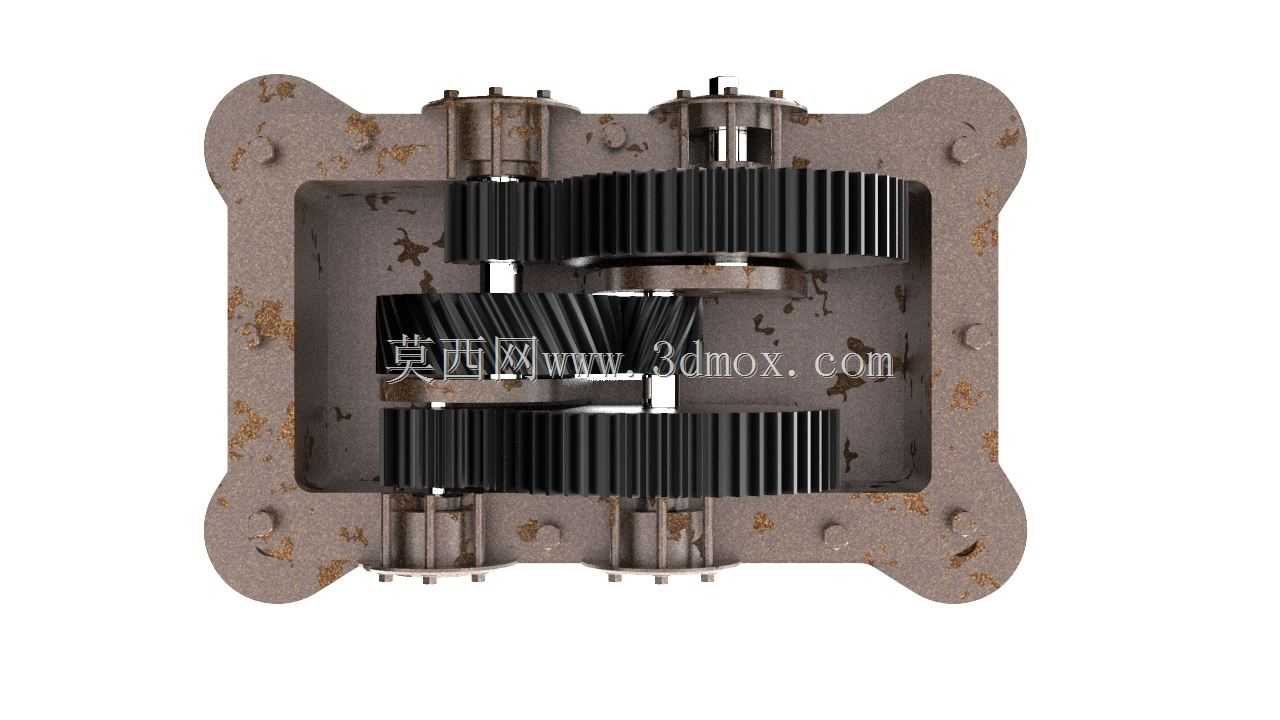

　　这款三级齿轮传动结构，核心应用场景覆盖中小功率工业传动链路，常见于轻工输送线、小型自动化专机、实验台动力传输单元中，作为动力输入端与执行端之间的转速扭矩转换核心部件，承担匹配动力源输出特性、适配执行端负载需求的关键作用。实际运行过程中，动力从输入轴进入后，经过三对啮合圆柱斜齿轮的逐级传递，可实现固定传动比的转速降低与扭矩放大，每一级齿轮副的啮合参数都经过载荷校核，能保证额定负载下的传动平稳性，降低啮合冲击带来的振动与噪音。从设计思路来看，整体采用剖分式箱体结构，上下箱体通过定位销与连接螺栓实现精准合箱，既保证了轴系部件的装配便利性，也能为内部齿轮、轴承提供足够的支撑刚度，避免轴系受载后出现过大挠度影响齿轮啮合精度。

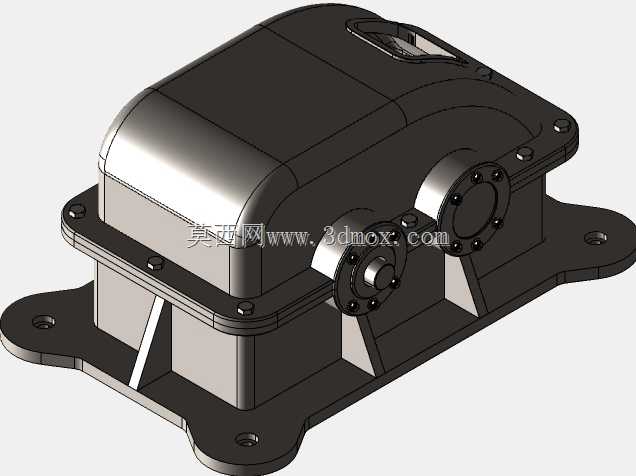

　　箱体安装法兰面预留了对称布置的安装通孔，可适配不同安装基面的固定需求，安装边界充分考虑了常规工业场景的维护空间，输入输出轴的轴伸尺寸、轴端连接形式都预留了标准键槽，能直接匹配常规联轴器、带轮等传动连接件，无需额外做转接结构设计。内部轴系采用深沟球轴承作为回转支撑，轴承安装位的轴肩与箱体轴承孔挡肩尺寸都符合安装拆卸的工艺要求，齿轮与轴的连接采用平键周向固定、轴肩与套筒轴向固定的成熟结构，能保证正反转工况下的连接可靠性。箱体上的观察窗结构可直接观察内部齿轮啮合状态，日常巡检时无需拆解箱体就能判断齿面磨损、润滑状态，降低日常维护的工作量。齿轮参数设计上，各级传动比分配充分考虑了等强度原则，让每一级齿轮副的接触强度、

　　弯曲强度都处于相近的安全系数区间，避免出现单级齿轮过早失效的问题，齿向修形参数也适配了轴系受载后的微小变形量，保证全齿宽范围内的载荷均匀分布，提升整体使用寿命。润滑方式采用油浴润滑，箱体内腔的油位高度经过核算，能保证低速级齿轮浸入油液的深度处于合理区间，既可以通过齿轮转动带起润滑油实现齿轮与轴承的润滑，也不会因为浸油过深造成过大的搅油损失，降低空载运行的功率损耗。
