创意多色卡通工程玩具小车结构设计

　　这款轮式玩具小车的设计，最初的参考原型来自小型混凝土搅拌车的行走与作业结构，在做结构简化的同时保留了核心的轮式行走、臂架抬升的特征，同时预留了功能拓展的安装接口，可适配小型摄像头支架等附加组件，兼顾玩具属性与DIY改装的实用性。从结构布局来看，整车采用四轮对称布置，轮体采用大宽度圆弧面设计，接触地面的面积更大，在平整桌面、短绒地毯等常见儿童玩耍场景下，不会出现卡滞、侧翻的问题，轮体与车架的连接采用简化的销轴结构，转动阻尼经过适配调整，既可以顺畅推行，也能在任意倾斜角度保持停驻状态，不会出现溜动的情况。上部的臂架结构采用两段式铰接设计，可实现0到75度的俯仰角度调节，臂架顶端预留了标准的安装孔位，除了搭配造型化的双筒装饰件，

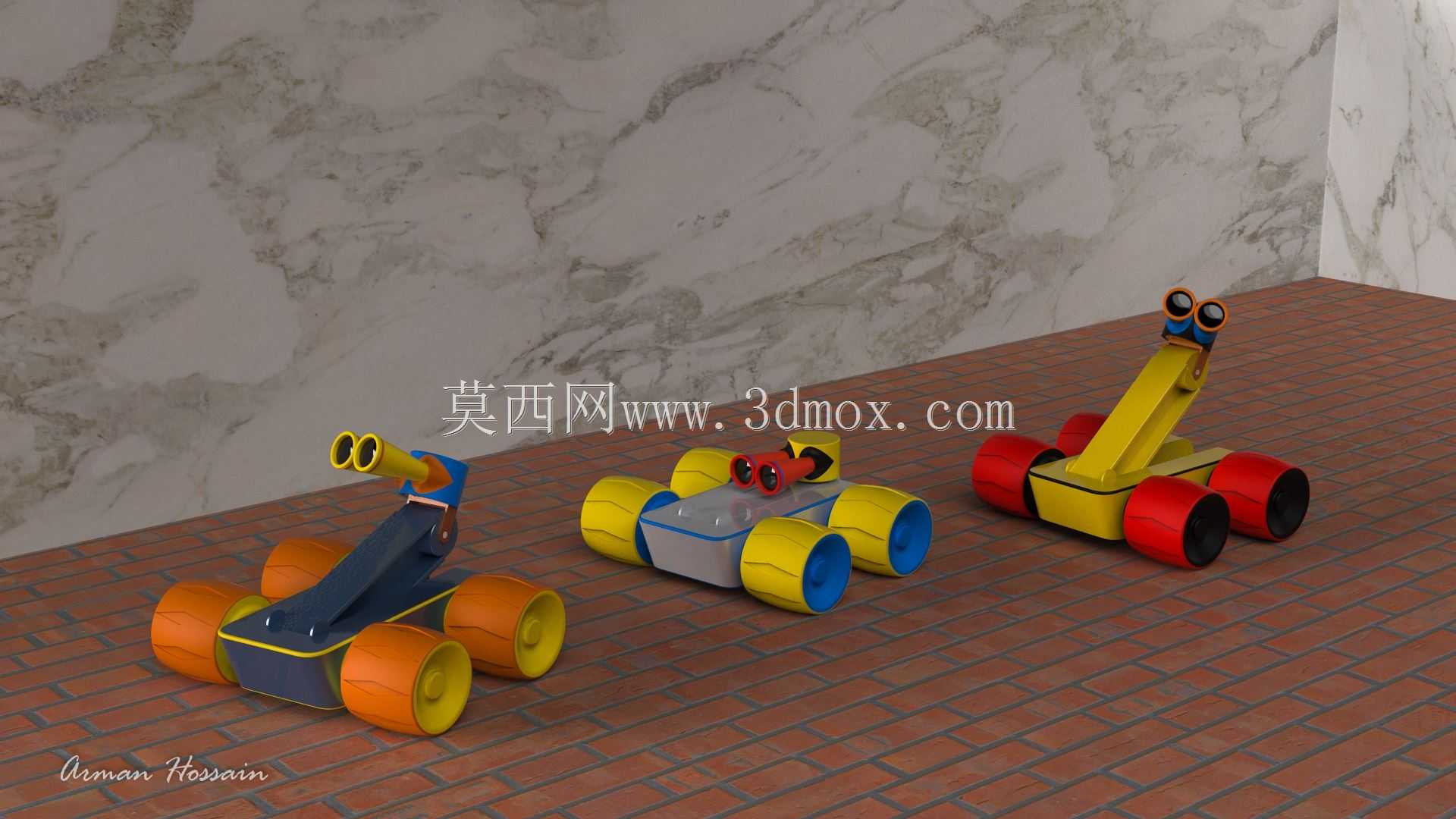

　　也可以自行更换小型摄像头、照明模块等DIY组件，拓展出桌面监控、趣味拍摄等额外用途。三款不同配色的车型在主体结构上完全通用，仅通过外壳配色、臂架装饰件的造型差异做区分，在量产开模阶段可以共用主体车架、轮轴、铰接结构的模具，仅需更换外壳色母与装饰件模具，能有效降低生产阶段的模具投入成本。车架主体的边角全部做了R3以上的圆角处理，没有尖锐凸起结构，符合儿童玩具的安全设计规范，整车的外形尺寸控制在掌心可握持的范围内，既方便儿童抓握玩耍，也适合作为桌面创意摆件放置在工位、书架上。在建模阶段，轮体与车架的配合间隙预留了0.2mm的装配公差，臂架铰接位置预留了0.15mm的转动间隙，不需要额外添加润滑介质就能实现顺畅转动，

　　所有结构件的壁厚统一设置为2mm，兼顾结构强度与注塑成型的工艺要求，不会出现缩痕、填充不足等注塑缺陷。臂架与车架的铰接位置采用卡扣式装配结构，不需要额外使用螺丝紧固，装配工序更简单，也避免了小零件脱落造成的误食风险，整体结构没有易脱落的细小零部件，日常使用过程中的可靠性更高。
