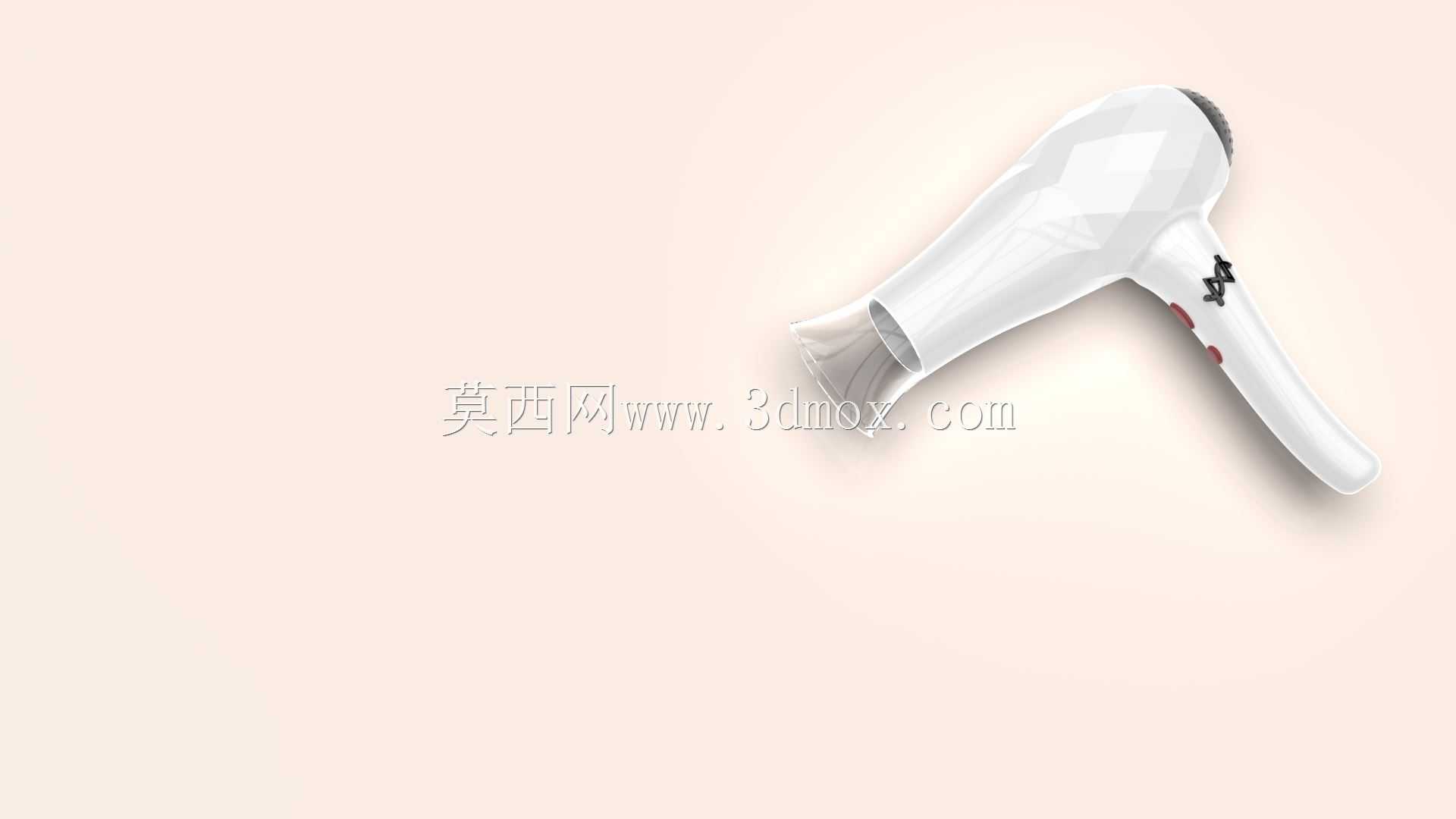

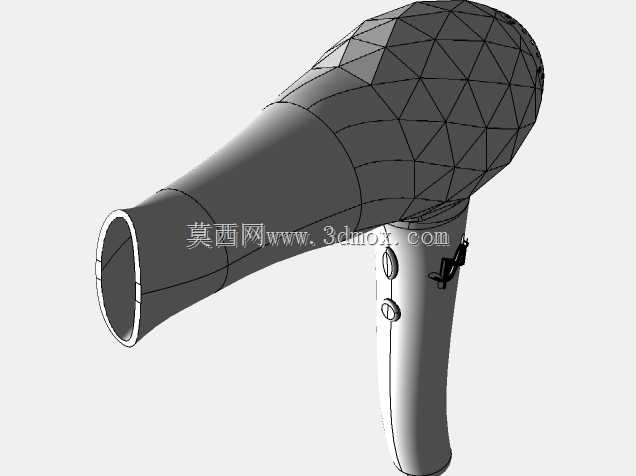

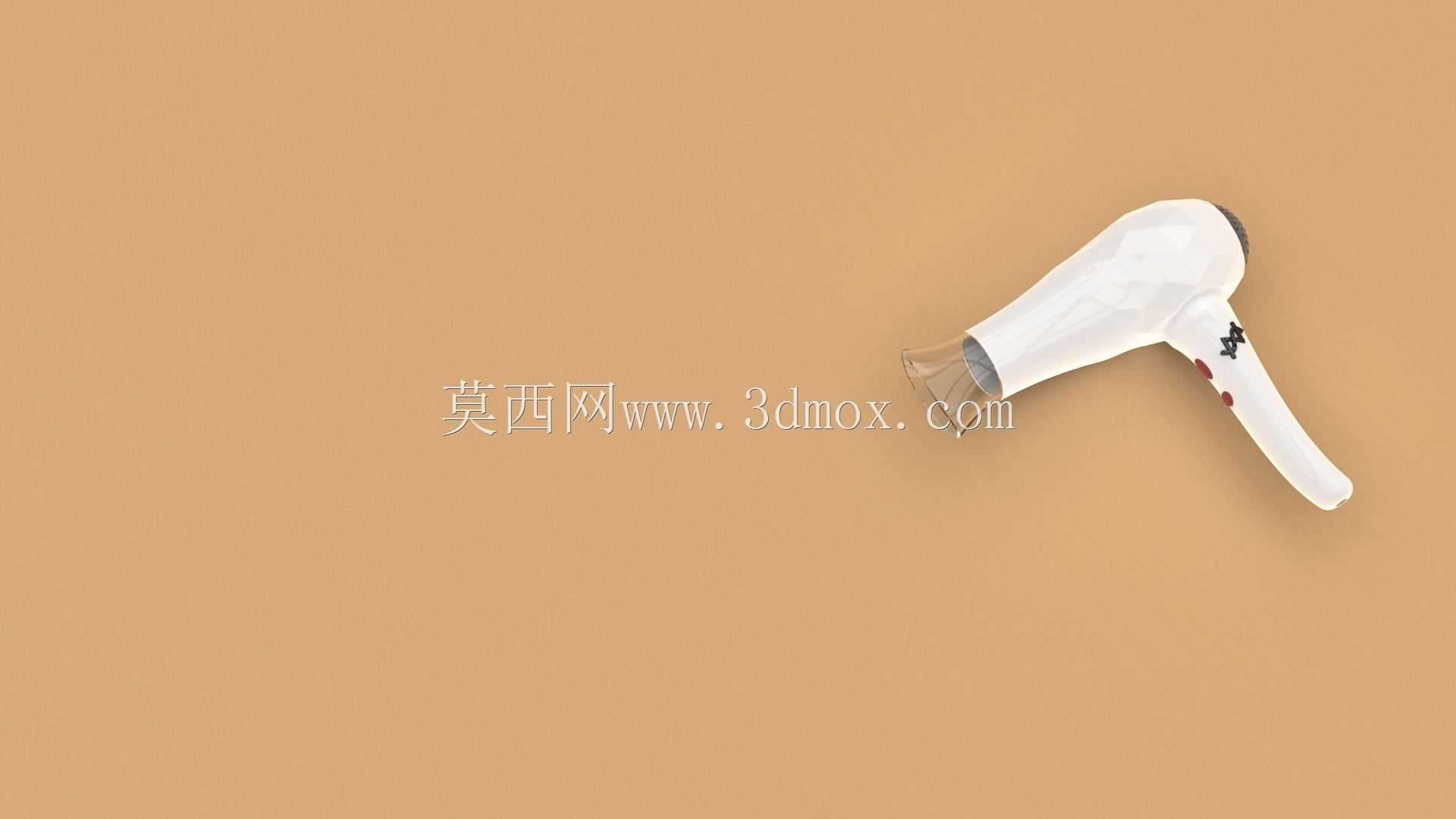

家用手持电吹风主体结构三维数模

　　这款手持电吹风的主体结构设计，首先围绕日常美发护理、家用干发的核心使用场景展开，同时兼顾美发沙龙场景下的长时间握持操作需求，结构设计上优先平衡握持手感与内部风道的排布效率。从功能特性来看，主体结构预留了发热组件、风轮驱动电机的安装腔体，进风端的格栅卡位做了限位凸台设计，可直接卡接后置防尘滤网，无需额外螺丝固定，能减少日常拆装清理的步骤；出风端的风嘴衔接位做了环形卡槽，可适配集风嘴、散风嘴等不同功能配件，满足直发定型、卷发蓬松等不同造型需求。握持手柄的弧度按照人体工学握持姿态做了曲面过渡，手柄与风筒主体的衔接夹角控制在12度左右，长时间举持操作时手腕不会出现过度弯折的疲劳感，手柄内部预留了按键开关、调温模块的走线槽位，

　　线槽边缘做了圆角倒钝处理，避免装配时刮伤线材绝缘层。设计过程中优先考量了内部流场的顺畅性，风筒腔体从进风端到出风端做了渐缩式的曲面过渡，可减少风阻带来的风量损耗，让气流输出更集中稳定，同时腔体壁的厚度均匀控制在1.8mm，适配常规注塑成型的工艺要求，避免出现壁厚不均导致的缩痕、翘曲等成型缺陷。外形尺寸上，风筒主体的最大外径控制在78mm，手柄握持处的最小直径为32mm，整体主体结构不含配件的总长度控制在220mm，安装边界上，风筒尾部与手柄末端的衔接处预留了电源线出线的护套卡位，可卡接标准规格的电源线防弯折护套，避免使用过程中线材反复弯折出现断裂；主体外壳的对接缝做了错位止口设计，装配后接缝间隙可控制在0.1mm以内，既可以提升外观的精致度，也能避免使用过程中缝隙进灰影响内部组件寿命。结构上还预留了过热保护温控器的安装位，位置紧贴发热组件的支架旁，可实时监测腔体内部温度，出现温度异常时及时切断电路，提升使用过程的安全系数。
