前台直立式安装支座结构三维设计

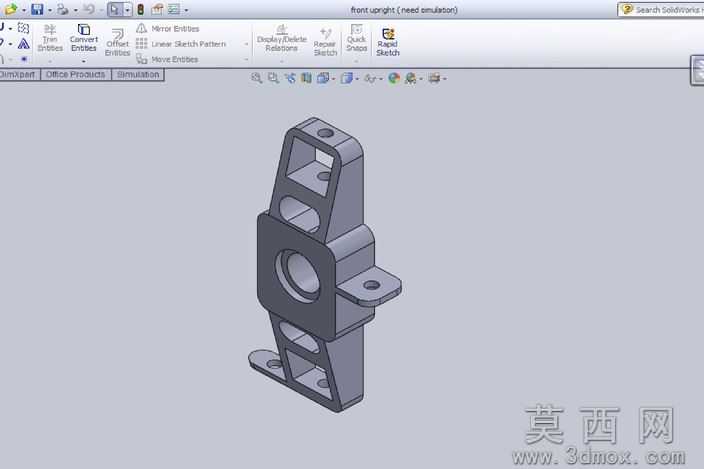

本作品为前台直立式安装支座的三维设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，整体建模流程遵循自底向上的零件设计逻辑，先完成主体基座的轮廓草绘，通过拉伸凸台命令生成支座的核心承载基体，再针对不同功能区域逐一添加细节特征。建模过程中对支座的直立支撑段做了重点结构处理，支撑段上部开设两处同轴定位通孔，用于上部构件的穿装固定，支撑段中部设计有圆形轴孔结构，孔位周边做了加厚凸台处理，以此提升孔位的结构强度，避免装配受力后出现开裂变形问题；支撑段与下部安装底板之间设置了多道加强筋结构，筋位采用对称布局，在不额外增加过多整体重量的前提下，有效提升直立结构的抗弯折、抗倾覆性能。支座侧部延伸出带孔的安装耳片，耳片与主体衔接处做了圆角过渡处理，减少应力集中风险，下部底板开设两处沉头安装孔，可通过紧固件完成支座在安装基面的牢靠固定。材质设定阶段为模型赋予哑光深灰工程塑料材质，调整材质的粗糙度、反光度参数，还原工业常用硬质结构件的真实质感，渲染阶段采用软件内置的环境光源，搭配柔和的补光效果，清晰呈现模型的棱边、孔位、筋位等所有结构细节，无过曝或暗部细节丢失问题。设计思路围绕直立构件的安装定位需求展开，所有孔位尺寸、安装间距均遵循通用机械装配规范，各特征之间保留合理的拔模斜度与装配间隙，既满足结构承载的强度要求，也兼顾实际生产加工的工艺可行性，可直接用于教学场景下的结构认知、装配模拟练习，也可作为同类直立安装构件的设计参考模板，帮助学习者掌握支座类零件的建模逻辑、结构优化思路与材质渲染技巧。
