立式多接口工业胀接筒体结构设计

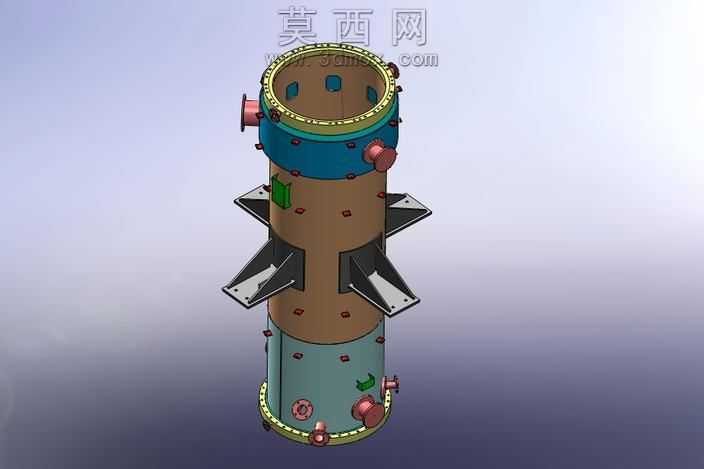

本作品为立式多接口工业胀接筒体三维建模成果，建模阶段采用参数化设计思路，先完成整体轴向尺寸的基准搭建，以筒体中心轴线为全局参考基准，依次划分三段不同直径的筒身段，自上而下分别为上法兰连接段、中间主筒体段、下封头连接段，各段之间通过环形凸缘结构实现定位衔接，保证整体同轴度公差符合工业设备装配要求。建模过程中对筒体表面的各类接口做了精细化还原，包括不同朝向的侧装管接头、径向定位凸台、密封连接点位，所有接口的安装面均做了贴合度处理，预留了密封件安装的环形槽位，还原实际工业构件的装配细节。筒体周向均匀分布的三角形支撑肋板采用阵列特征完成建模，每块肋板都设置了与筒壁贴合的弧面、与外部安装基础对接的安装孔位，肋板与筒壁的连接位置做了过渡圆角处理，还原实际焊接工艺的结构特征，避免应力集中的结构缺陷。材质渲染阶段针对不同部件做了区分设置，上下两段筒身采用青蓝色金属漆材质，模拟工业设备的防腐涂层效果，中间主筒体段采用棕褐色哑光金属材质，还原碳钢筒体的表面质感，法兰边缘、管接头、支撑肋板采用银灰色金属材质，区分不同构件的材质属性，所有材质均添加了适度的粗糙度与环境反射参数，让渲染效果更贴近真实工业设备的视觉表现。结构设计上充分考虑了胀接工艺的实现逻辑，筒体内部预留了换热管胀接的安装空间，顶部法兰端设置了均匀分布的连接螺栓孔，用于和上盖部件实现密封连接，底部端同样设置了环形法兰结构，搭配底部的排液接口、测温测压接口，完整还原该类胀接设备的功能结构，各部件之间的装配关系清晰，可直接用于装配干涉检查、结构受力模拟等后续工程环节，建模过程中所有特征均保留了可编辑参数，方便后续根据实际工况调整筒体直径、接口位置、支撑肋板数量等核心尺寸。
