小型共轴双旋翼直升机双转子头结构设计

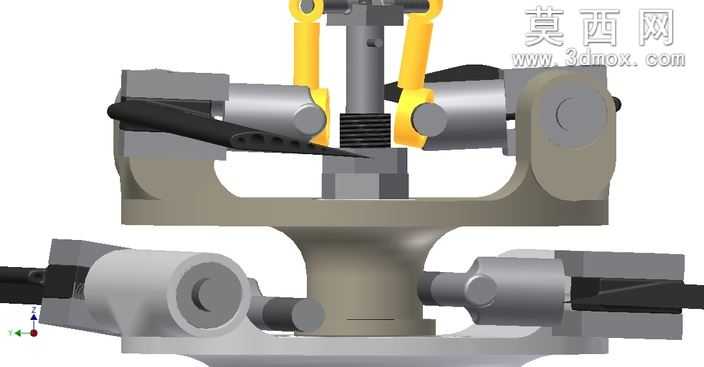

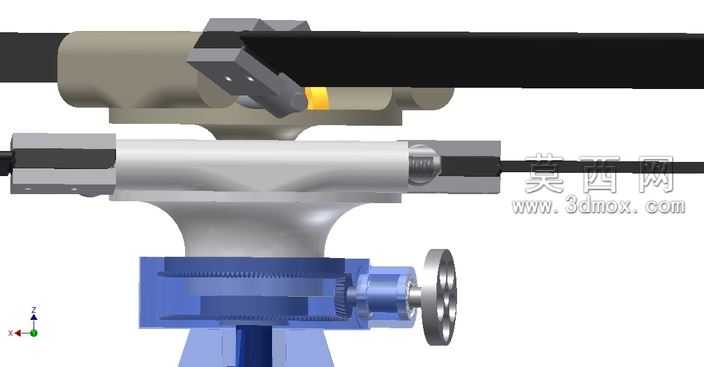

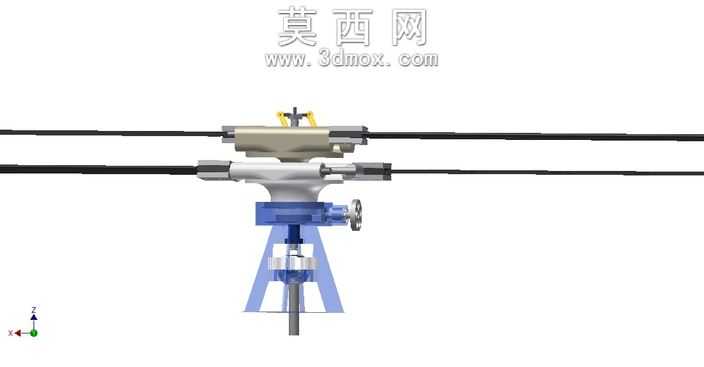

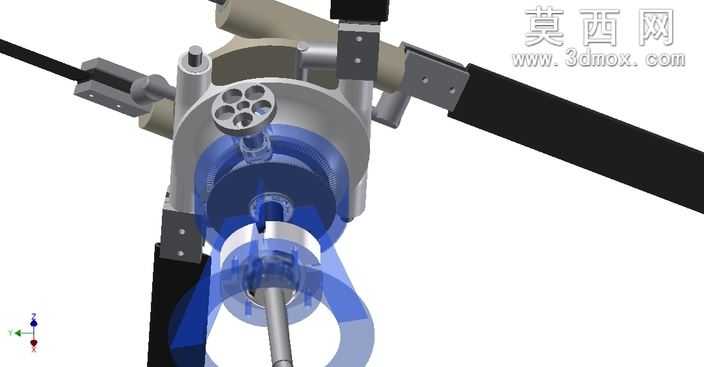

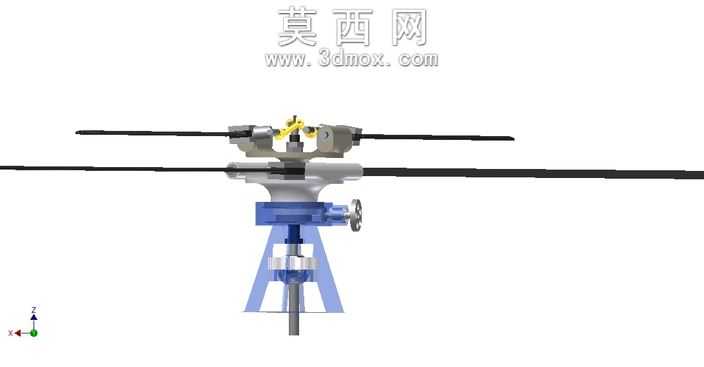

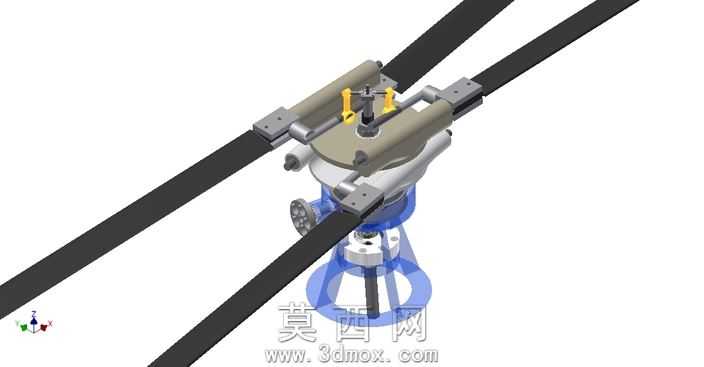

该作品为小型共轴双旋翼直升机的核心转子头组件三维建模成果，建模过程中严格遵循航空类轻量化机械结构的设计逻辑，先完成整体装配层级的框架搭建，再逐一拆解各子零件进行精细化建模。整体结构采用分层同轴布局，上下两层旋翼安装基座沿中心主轴同轴排布，下层基座集成了齿轮传动腔体结构，建模时对腔体内的啮合齿轮组做了齿形参数化还原，保证传动比匹配小型直升机的动力输出需求，侧方的调节手轮结构做了防滑纹理与刻度标识的细节还原，可直观呈现旋翼倾角调节的操作逻辑。材质渲染阶段，针对不同功能部件做了差异化材质赋予：旋翼桨叶采用哑光黑色碳纤维复合材质，还原航空级复材的低反光高质感特性；金属结构件区分了铝合金与合金钢材质，基座主体采用银灰色磨砂铝合金材质，传动齿轮、连接紧固件采用亮面合金钢材质，下部传动腔体采用半透明蓝色工程塑料材质做透视化处理，可清晰展示内部齿轮啮合的传动路径，无需拆解装配体即可直观理解动力传递逻辑。结构设计上采用了内外缸嵌套的支撑方案，外缸承担主要的旋翼升力承载，两组轴承内嵌于内缸结构，沿中心主轴排布保证同轴转动的稳定性，大幅降低双旋翼反向转动时的同轴度误差，同时简化了整体装配结构，减少不必要的连接零件，契合小型飞行器的轻量化设计要求。建模过程中对各零件的装配配合做了干涉检查，保证转动部件无结构干涉，连接部位的紧固件、定位销均做了等比例还原，整体模型可直接用于结构验证、3D打印原型制作以及教学演示场景，能够直观展示共轴双旋翼直升机核心升力结构的工作原理，为小型无人直升机的旋翼系统设计提供可参考的三维结构方案。
