金属材质深沟球滚珠轴承结构设计

　　在各类旋转传动设备的设计选型环节，滚珠轴承是应用覆盖范围极广的支撑类基础零件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴支撑结构，再到小型精密仪器的转动部位，都能见到这类零件的身影。它的核心作用是承接转轴运行过程中的径向载荷，同时将轴运转时的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的摩擦阻力，减少部件运转过程中的磨损量，提升整套传动机构的运行效率与使用寿命。

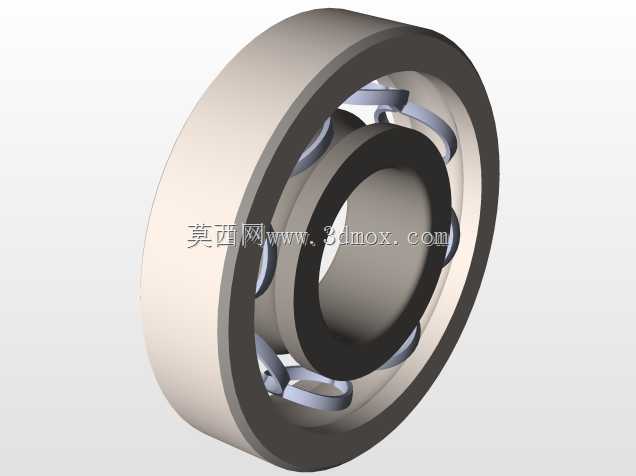

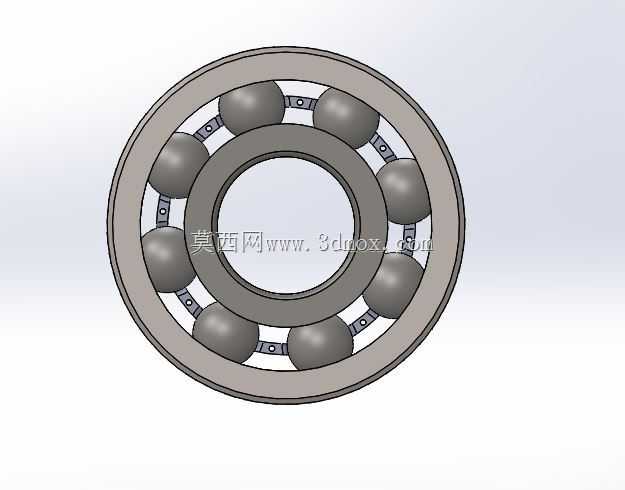

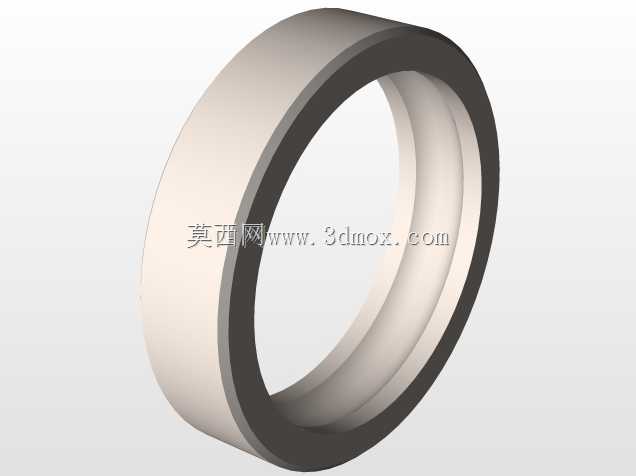

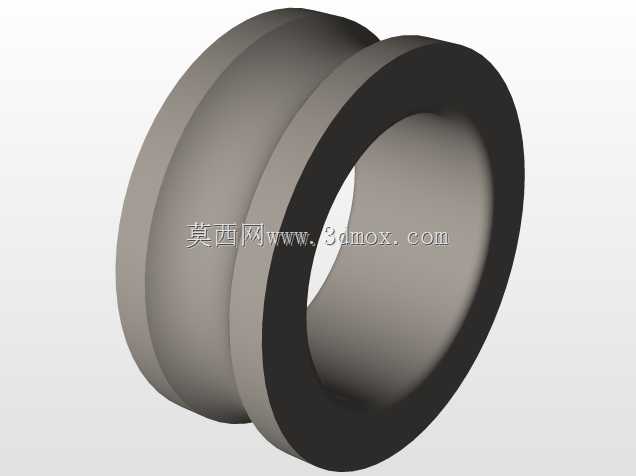

　　这款滚珠轴承采用典型的深沟球结构设计，整体由内圈、外圈、滚动钢珠、保持架四个核心部分组成，建模过程中严格遵循常规通用轴承的尺寸配合逻辑：内圈的内孔面为与转轴配合的安装基准面，加工精度直接决定轴运转时的同轴度表现，设计时预留了与轴径对应的过盈配合余量，避免转轴在高速运转时与内圈发生相对滑动；外圈的外圆柱面为与轴承座安装孔配合的基准面，同样按照基孔制配合要求设定尺寸公差，保证外圈安装后不会在轴承座孔内出现窜动。

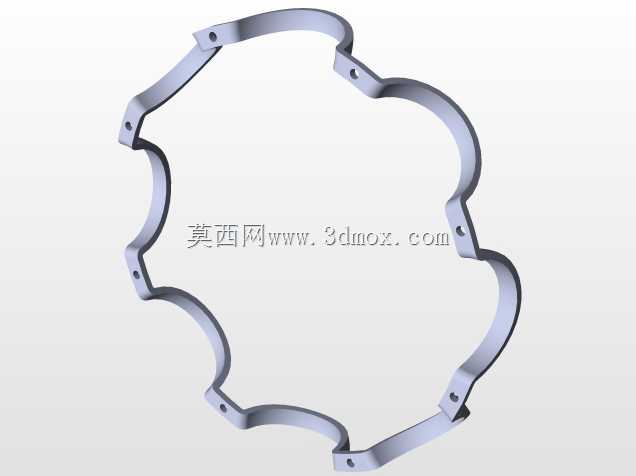

　　保持架采用浪形冲压结构设计，建模时特意将每个兜孔的间隙控制在合理范围，既能够将每颗钢珠均匀分隔在滚道圆周方向，避免钢珠之间直接接触产生额外摩擦与碰撞噪音，又能给钢珠预留足够的滚动空间，保证钢珠在滚道内顺畅运转，不会出现卡滞问题。钢珠作为核心承载滚动体，其球面精度与排布均匀度直接影响轴承的运转平稳性，建模时每颗钢珠的直径保持一致，均匀分布在内外圈形成的弧形滚道内，滚道的曲率半径略大于钢珠半径，保证钢珠与滚道之间为合理的点接触状态，既能稳定承载径向载荷，又能将接触摩擦控制在较低水平。

　　从安装边界来看，这款轴承的轴向宽度与内外圈的直径比例符合常规轻系列轴承的尺寸特征，既可以用于两端简支的转轴支撑结构，也能够成对安装在短轴的两侧承受一定程度的轴向载荷，适配多数常规转速的传动场景。建模过程中还原了金属零件的加工质感，各部件的装配关系完全符合实际装配逻辑，不存在干涉问题，可直接用于教学演示、设备装配模拟、传动机构运动仿真等场景，也能作为常规机械设计时的标准件选型参考，帮助设计人员快速完成支撑结构的布局设计，减少重复绘制标准件的工作量。在实际应用中，这类结构的轴承维护成本较低，仅需定期补充润滑脂即可保证长期稳定运转，对安装环境的适应性较强，在无强腐蚀、超高温的常规工况下都能稳定工作，是机械传动结构中不可或缺的基础零部件。
