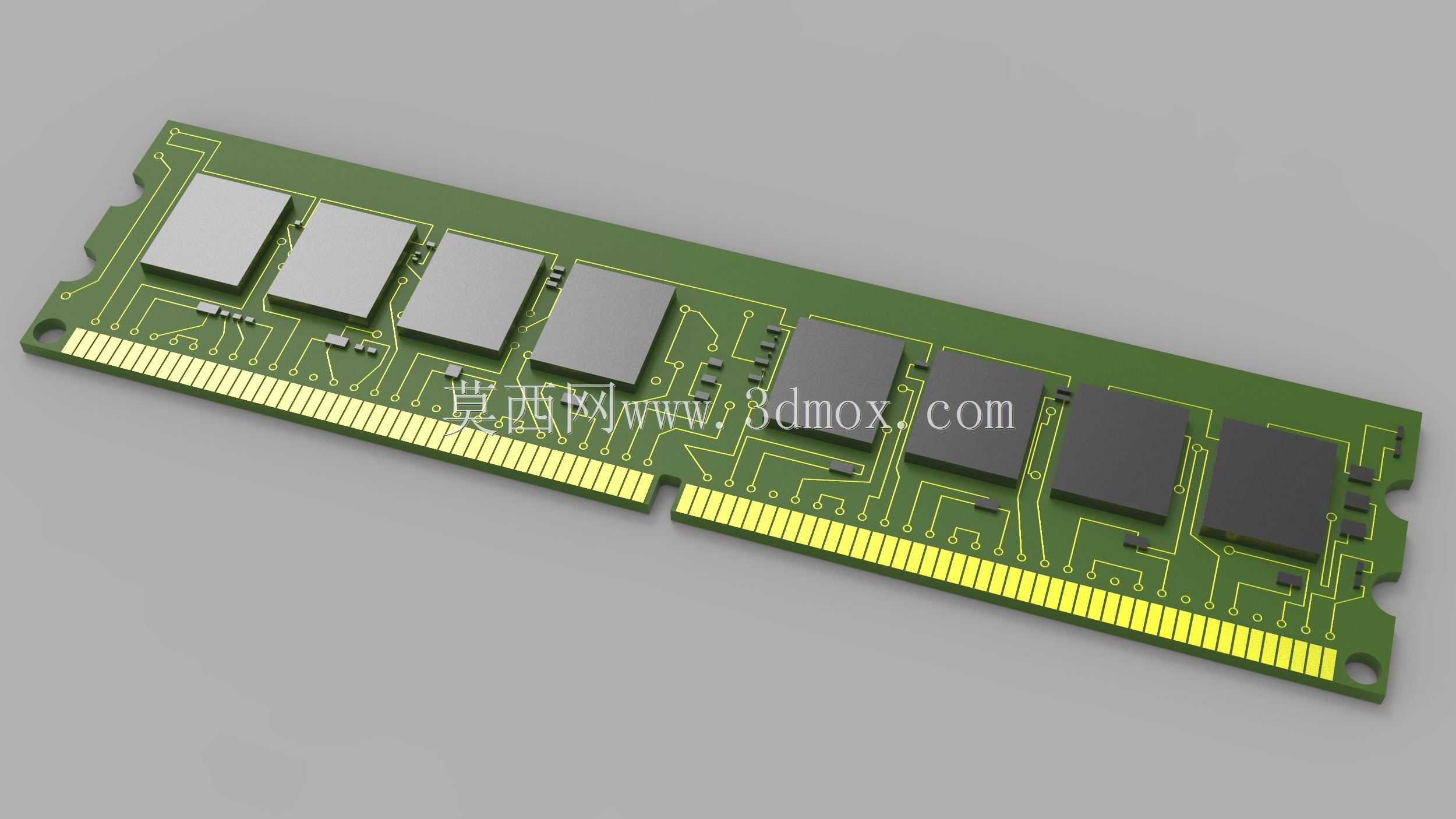

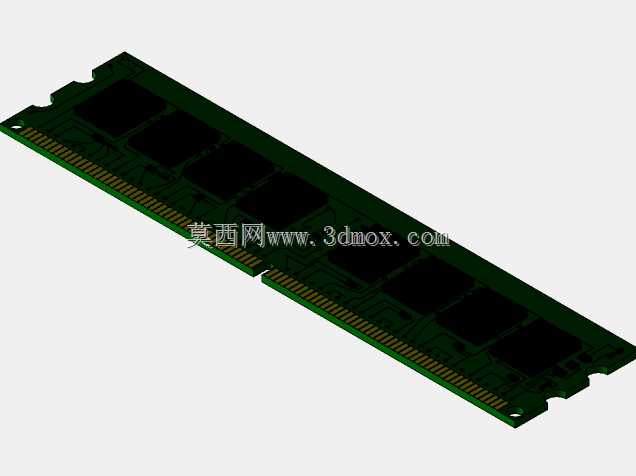

台式机DDR规格计算机内存条结构设计

　　作为计算机核心存储部件，内存条承担着CPU运算数据临时交互、高速缓存读写的核心作用，是所有台式计算设备、工控主机、服务器设备中不可或缺的硬件组成部分，其结构设计直接决定了设备运行的稳定性、数据传输效率以及硬件兼容性。从实际应用场景来看，这类内存条广泛覆盖民用台式电脑、工业控制计算机、嵌入式计算终端、小型工作站等多种设备，不同应用场景下对内存的安装固定、金手指接触可靠性、散热性能都有差异化要求，建模过程中需要充分考虑各类主板内存插槽的通用安装规范。

　　设计过程中首先遵循JEDEC固态技术协会制定的通用内存物理规范，PCB基板采用标准六层板布线结构设计，整体板长匹配台式机全尺寸内存规格，板身宽度严格控制在通用内存尺寸区间，金手指部分按照标准DDR接口的引脚间距、缺口定位位置做精准建模，缺口位置对应防呆设计，能够避免安装方向错误导致的硬件烧毁问题，金手指区域的引脚排布完全对应主板内存插槽的触点位置，安装时沿插槽垂直下压即可通过两端卡扣完成固定，安装间隙控制在0.1mm以内，既保证插拔顺畅，又避免长期使用后出现接触松动、氧化接触不良的问题。

　　板载元件布局上，八颗内存颗粒采用对称式排布在PCB正反两面，每颗颗粒的焊盘位置严格对应实际贴片工艺的定位要求，颗粒与PCB板之间预留0.05mm的焊锡层间隙，还原SMT贴片工艺的实际装配状态。板身周边的贴片电容、电阻、排阻等小型元件按照实际电路布线位置排布，没有做简化省略，能够完整呈现内存PCB的电路布局特征。金手指上方的黄色阻焊层区域严格对应实际产品的工艺设计，板身右上角预留的定位圆孔匹配主板插槽的固定柱结构，安装时能够起到辅助定位、防止板身偏移的作用。

　　从结构设计的实用性角度出发，建模时充分考虑了内存安装后的周边干涉问题，板身整体厚度控制在标准1.2mm区间，安装到主板后不会与CPU散热器、显卡等周边硬件产生空间干涉，颗粒表面预留的散热片安装间隙能够兼容绝大多数市售第三方内存散热马甲，满足高频内存的散热改装需求。PCB板边缘做了0.2mm的圆角处理，避免生产、安装过程中板边毛刺划伤操作人员或者损坏主板插槽。整个模型的结构完全还原量产内存的实际装配关系，可用于计算机硬件结构教学、主机装配模拟、硬件产品展示等多种场景，也能为定制化内存、工控专用内存的结构改型设计提供准确的尺寸参考。
