四爪自定心车床卡盘结构设计

　　在普通车床、数控车床的回转加工场景中，卡盘是连接主轴与待加工工件的核心装夹部件，四爪卡盘相较于常见的三爪自定心卡盘，具备更强的异形工件装夹适配能力，既可以通过单爪独立调整实现偏心工件、不规则轮廓工件的找正装夹，也能在四爪同步调整状态下完成方形、多边形等非圆截面工件的可靠夹持，覆盖轴类、盘类、异形结构件的车削、磨削、检测工序装夹需求，在机加工车间的小批量定制加工、修配作业场景中应用频次极高。

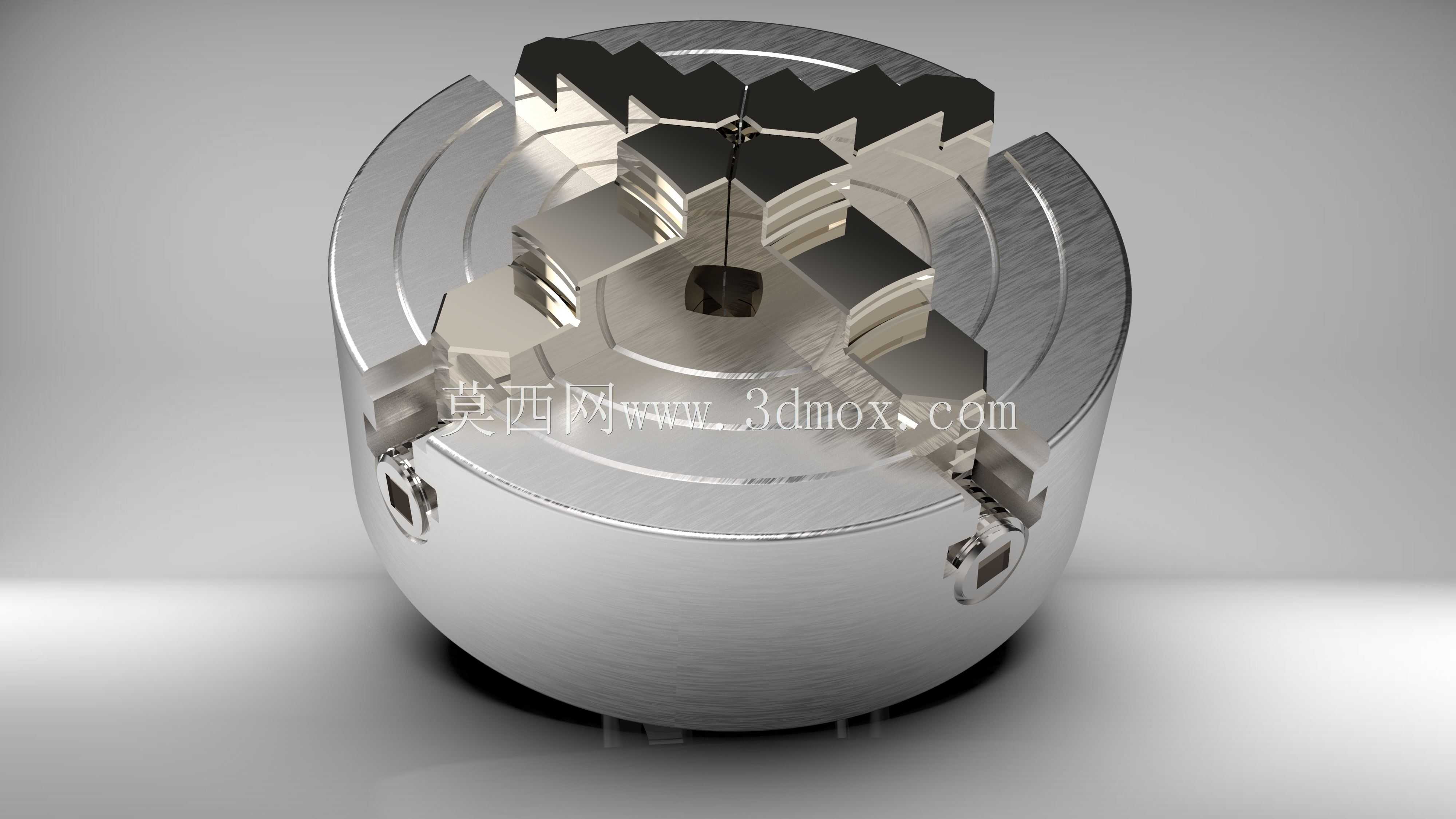

　　这款四爪卡盘的设计围绕车床主轴端的安装适配逻辑展开，整体采用短圆柱连接基准面，背部设置与主轴端法兰匹配的锁紧螺孔定位阵列，安装时可直接贴合车床主轴的定位端面，通过圆周均布的锁紧螺栓完成固定，安装端面的平面度公差控制在0.02mm以内，保证卡盘回转轴线与主轴轴线的同轴度偏差不超过0.015mm，避免高速回转时出现振颤影响加工表面质量。卡盘本体采用高强度合金铸钢整体成型，盘体壁厚经过受力仿真优化，在保证整体刚性的前提下控制转动惯量，适配主轴最高转速区间内的动平衡要求，盘体内部的四组爪座导轨采用矩形滑动导轨结构，导轨面经过高频淬火处理，表面硬度达到HRC55以上，耐磨性能可满足长期频繁调整卡爪位置的使用需求，减少滑动间隙带来的装夹刚性损失。

　　卡盘的四个卡爪采用独立驱动的丝杆传动结构，每个卡爪对应一根调节丝杆，转动卡盘端面的调节方头时，丝杆带动对应卡爪沿导轨方向做径向移动，单爪的调节行程覆盖从最小夹持孔径到最大外圆夹持直径的全范围，卡爪的夹持面设计有可更换的硬爪与软爪安装接口，硬爪采用淬火合金钢制作，用于夹持毛坯件、带氧化皮的粗加工工件，软爪可根据待加工工件的实际轮廓自行车削成型，用于精加工工序的高精度装夹，保证装夹定位精度与工件表面不被夹伤。卡盘中心设置有通孔结构，可穿过长轴类工件实现贯穿装夹，适配长棒料的连续加工需求，中心孔的直径尺寸匹配对应规格车床的主轴通孔直径，避免出现棒料无法穿过的适配问题。

　　从实际使用的功能特性来看，这款四爪卡盘的单爪锁紧力经过扭矩匹配设计，使用标准加力杆转动调节丝杆时，单爪可提供足够的夹持力，保证大切削参数下车削时工件不会出现移位，同时卡爪的移动丝杆带有自锁特性，在加工过程的切削振动作用下不会出现卡爪松动退移的问题。卡盘的四个卡爪位置设置有清晰的刻度标识，找正偏心工件时可通过刻度快速调整各爪的伸出量，减少找正辅助时间，对于方形工件、正多边形工件的装夹，可通过刻度保证四个卡爪的伸出量一致，实现快速定心装夹，无需反复打表找正。盘体的外圆与端面均经过精车加工，可作为找正基准面使用，安装卡盘时可通过打表检测盘体端面与外圆的跳动，快速完成卡盘本身的安装精度校准。

　　在设计建模过程中，首先明确卡盘与车床主轴的安装接口尺寸，确定盘体的整体外径、厚度、中心通孔直径等核心边界尺寸，再根据最大夹持直径、最小夹持直径的参数要求，推导卡爪的径向移动行程，确定内部丝杆的长度与螺距参数，导轨的宽度与深度则根据最大夹持力下的受力计算结果确定，保证卡爪在最大伸出量状态下夹持工件时，导轨面的比压在材料允许的耐磨范围内。卡爪与丝杆的连接部位采用间隙配合的T型槽结构，既保证丝杆转动时可顺畅带动卡爪移动，又能承受夹持时的反作用力，不会出现连接脱开的问题。盘体上的防尘结构采用嵌入式橡胶防尘圈，覆盖卡爪与盘体导轨的配合间隙，避免车削过程中的切屑、切削液进入导轨内部造成卡滞或磨损，延长卡盘的维护周期。

　　实际生产应用中，这类四爪卡盘除了用于车床加工，也可搭配分度头、回转工作台使用，完成铣削、钻削工序的异形工件装夹，单爪独立调节的特性让它可以装夹三爪卡盘无法适配的偏心轴、偏心套、不规则轮廓的铸件、锻件毛坯，在设备维修、工装制作、小批量非标零件加工场景中是不可或缺的机床附件。建模过程中对所有配合面的公差、运动间隙都做了参数化设置，可根据不同规格的车床主轴参数快速调整卡盘的安装接口尺寸，衍生出不同夹持规格的系列化卡盘模型，满足不同吨位、不同加工行程车床的装夹需求。
