米格21超音速歼击机三维结构模型

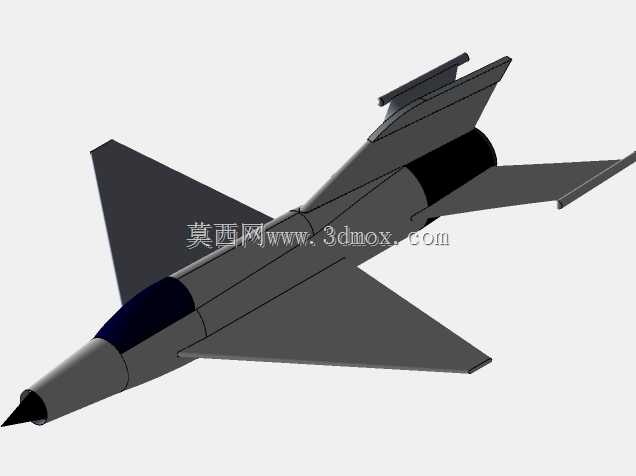

　　该模型还原的米格21战机，是二代超音速歼击机的经典构型，在国土防空、前线制空作战场景中曾被广泛列装，承担近距格斗、要地防空拦截、对地战术支援等实际作战用途，其气动布局设计思路围绕高空高速飞行特性展开，同时兼顾低速起降阶段的操纵稳定性，适配前线简易机场的起降作业需求。从结构设计角度看，模型完整还原了该机的机头进气锥、三角翼主翼、单垂尾加腹鳍的经典气动外形，进气锥的设计核心是在2马赫级飞行速度下对来流进行预压缩，匹配轴流式涡喷发动机的进气工况，减少高速飞行时的进气道总压损失，同时进气锥内部可安装机载雷达测距设备，在机头进气的布局限制下最大化利用机头空间。主翼采用大后掠角三角翼构型，这种设计能够在机翼厚度较薄的情况下保证足够的结构强度，

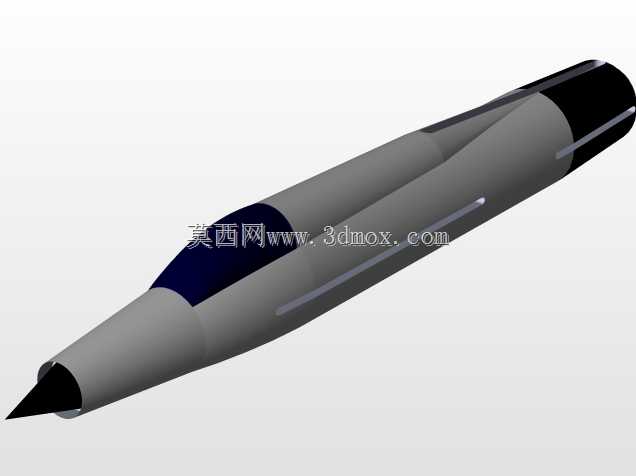

　　降低高速飞行时的波阻，同时三角翼的翼面积较大，能够降低翼载荷，提升亚音速阶段的盘旋机动性能，机翼后缘设置的操纵面可在飞行过程中调整偏转角度，配合全动平尾完成俯仰、滚转姿态的调整，垂尾与腹鳍的组合设计则是为了提升超音速飞行阶段的航向稳定性，避免高速状态下出现航向发散的问题。模型还原的机身采用细长旋成体构型，长细比匹配2马赫级飞行的减阻需求，机身中段设置有内置燃油舱与设备安装舱，可容纳航电设备、燃油系统、动力装置的安装空间，机身尾部的发动机舱段与尾喷口结构，匹配涡喷发动机的安装边界，尾喷口的收敛结构可根据发动机工作状态调整出口截面积，适配不同飞行速度下的排气效率要求。起落架采用前三点式布局，前起落架布置于进气道下方，

　　主起落架收纳于机翼根部与机身衔接的舱段内，起降过程中可承受对应的冲击载荷，同时收纳状态下不会占用过多机身内部空间，也不会破坏机身的气动外形完整性。在实际建模过程中，该模型严格对齐实机的外形尺寸比例，各气动面的安装角度、相对位置均符合实机的设计参数，机身表面的蒙皮分块、座舱盖的曲面构型、尾翼的切角设计都做了对应还原，可用于航空科普展示、飞行器气动教学演示、空战仿真场景搭建等场景，也可作为二代战机气动布局研究的参考模型，帮助结构设计从业者理解高空高速歼击机的气动设计逻辑与结构布置思路，分析不同气动部件在飞行过程中的功能耦合关系，掌握轻型歼击机的空间布局权衡方法。
