化工流体作业用真空吸附化学吸盘结构

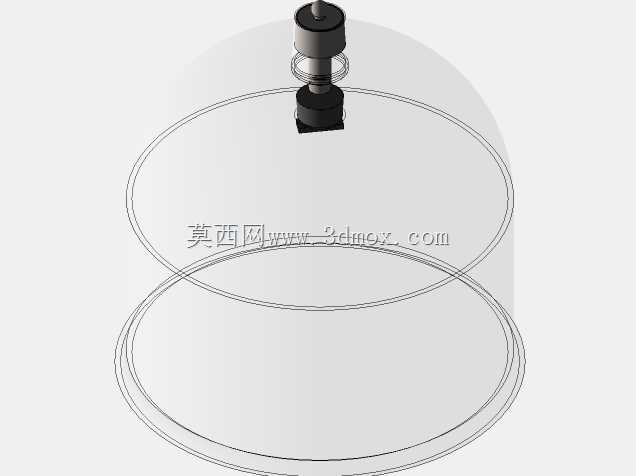

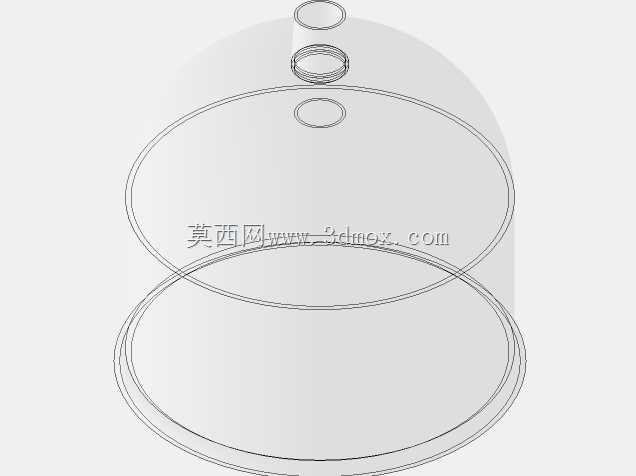

　　在化工实验、半导体制程湿法制程、腐蚀性流体分装这类特殊作业场景里，普通橡胶吸盘很容易因为接触腐蚀性介质出现溶胀、开裂、吸附力骤降的问题，这款化学吸盘就是针对这类特殊工况做的适配结构。从结构设计来看，它采用了三段式组合构型，顶部是标准的外螺纹连接端，能直接适配市面上主流的真空发生器快插接头、机械臂执行端安装座，不需要额外做转接件，安装时只要对准接口拧紧就能完成气路连通，安装边界预留了足够的扳手操作空间，不会出现相邻部件干涉的问题。中间段是浮动缓冲结构，内置了微型导向轴和复位弹簧，当吸盘接触被吸附工件表面时，能提供3-5mm的轴向补偿量，哪怕工件摆放存在小幅高度差、或者表面有轻微倾斜，也能保证吸盘唇边和工件表面完全贴合，

　　不会因为硬接触导致唇边磨损或者漏气。底部的吸附唇边采用了薄边圆弧过渡设计，和工件接触时的密封面宽度控制在1.2mm左右，既能保证足够的密封面积维持真空度，又不会因为接触面积过大导致残留介质难以清理，针对化工场景常见的玻璃培养皿、耐腐蚀PP试剂瓶、硅片这类表面光滑的工件，吸附时不会留下压痕，也不会因为吸附力过大导致薄壁工件变形。整个吸盘的过流通道做了光滑圆弧过渡，没有直角死角，作业完成后用纯水或者对应溶剂冲洗就能把残留的化学介质清理干净，不会出现介质残留结晶堵塞气路的问题。外形上它的主体吸附盘径做了等比例放大设计，在相同真空度下能提供比普通吸盘高30%左右的垂直吸附力，针对带少量冷凝水、或者轻微有机溶剂残留的工件表面，

　　也能维持稳定的吸附效果，不会出现掉件的问题。设计时还特意把金属连接件的外露部分做了全包覆处理，避免金属部件直接接触腐蚀性气雾出现锈蚀，延长了整体的使用寿命，不管是固定工位的流体分装设备，还是移动作业的机械臂拾取端，都能直接适配使用，不需要对原有设备的气路、安装结构做大幅改动。
