医用注射器结构三维数模设计

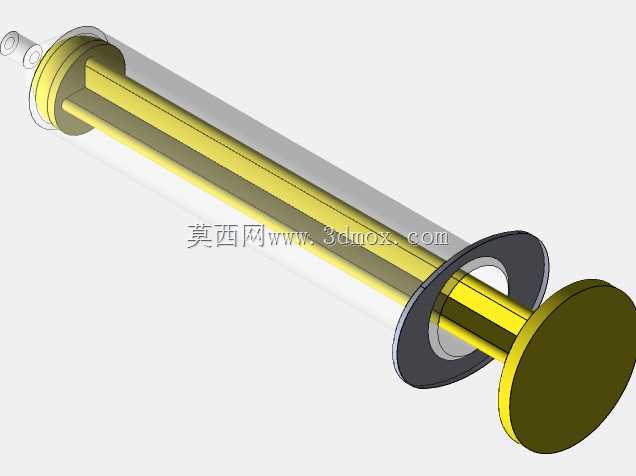

　　这款注射器的三维结构设计，核心围绕临床注射、药剂抽取、实验室液体定量移取等实际应用场景展开，在建模阶段就充分考虑了不同使用场景下的操作适配性。日常临床护理场景中，医护人员需要单手持握完成药剂抽取、排气、注射的连贯动作，因此针筒外壁的握持段做了微幅的磨砂面结构预留，建模时特意在对应位置做了0.1mm的径向凹凸纹理，既不会增加脱模难度，也能避免戴医用手套操作时出现打滑问题。从功能结构来看，整套模型分为外针筒、橡胶活塞、芯杆、拇指按压座、针头连接座五个核心部分，各部件的配合间隙严格按照医用耗材的行业公差要求设定：活塞与针筒内壁的配合间隙控制在0.02mm以内，既保证推拉过程的顺滑无卡顿，又能避免抽取或推注液体时出现漏液、进气的问题；

　　芯杆与活塞的连接采用卡扣式结构，建模时在芯杆前端做了环形凸台，与活塞内侧的卡槽完全贴合，保证推注过程中芯杆不会与活塞脱开，即使快速推注药剂也不会出现结构失效。设计思路上没有做多余的装饰性结构，所有几何特征都服务于实际功能：针头连接座采用标准的鲁尔接头锥度，锥度比例严格匹配6:100的医用接头标准，能够适配市面上绝大多数规格的一次性注射针头，不需要额外做转接结构；芯杆上的十字加强筋是建模时重点优化的部分，筋板厚度从靠近活塞端的1.2mm逐步过渡到拇指按压座端的1.8mm，既保证芯杆在推注过程中不会出现侧向弯曲，又尽可能减少了原材料的使用量，符合一次性医用耗材轻量化、低成本的生产要求。外形尺寸与安装边界方面，

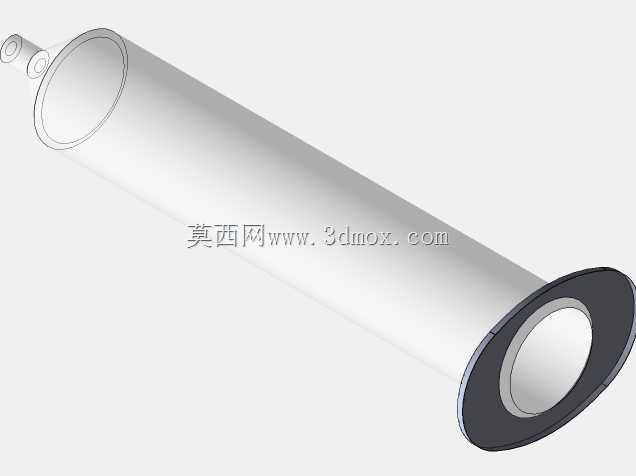

　　这款模型参照常规5ml规格注射器的实际尺寸搭建，针筒外径控制在12.5mm，总长度在推杆完全推入时为72mm，完全拉出时为118mm，拇指按压座的直径为18mm，刚好适配成年人拇指的按压接触面积，手指法兰边的宽度设置为3mm，抽取药剂时食指和中指可以稳定搭在法兰边上，不会因为受力面积过小产生压痛感。建模过程中特意对各部件的过渡圆角做了统一处理，所有外露棱边都做了R0.3mm的圆角，既避免生产过程中出现锐边毛刺划伤医护人员或患者，也能减少塑料注射成型时的应力集中问题，降低成品开裂的概率。针对实验室定量移取液体的使用场景，针筒外壁的刻度标识位置在建模时做了精准定位，每1ml刻度的间距误差控制在0.1mm以内，保证定量移取时的读数精度；

　　同时针筒前端的乳头位置做了偏心优化，乳头中心与针筒中心的偏移量为1.5mm，排气时可以将少量气泡集中在乳头位置，方便医护人员快速排尽空气，避免注射时气泡进入人体组织。各部件的装配关系在数模中做了完整的干涉检查，芯杆推拉全程没有任何结构干涉，活塞在针筒内的行程为46mm，刚好匹配5ml的额定容量，不会出现活塞推到底仍有药剂残留的问题；拇指按压座的表面做了微凹的弧面设计，建模时弧面半径设置为25mm，和成年人拇指指腹的弧度贴合，长时间推注也不会产生明显的压痕。考虑到实际生产中的注塑工艺要求，所有结构的拔模斜度都设置在0.5°到1°之间，针筒内壁的拔模斜度顺着活塞运动方向设置，不会影响活塞与内壁的密封性能；芯杆的十字筋板拔模斜度沿出模方向均匀过渡，避免注塑时出现粘模、缺料的问题。整个数模的结构完全还原了真实注射器的装配逻辑，没有做简化处理，无论是用于医用耗材的结构设计验证，还是用于医疗设备的配套结构适配，都能直接作为结构参考使用，不需要额外做大量的结构调整。
