探测作业多关节机械臂结构设计方案

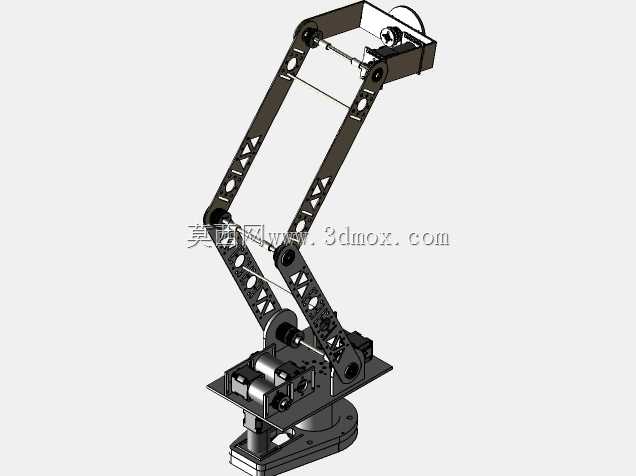

　　这款多关节铰接式机械臂，主要面向狭窄空间内的近距离探测作业场景设计，可搭载各类探测传感终端，完成常规设备无法抵达区域的探查、数据采集、轻量操作类任务，常见应用场景涵盖工业管线内部探查、狭小设备腔体内部检测、特殊环境下的近距离目标探测等作业环节，能够替代人工进入存在风险的受限空间完成作业，降低人员作业暴露风险。从结构布局来看，该机械臂采用底座回转加双平行四边形铰接臂的构型，底座部分集成回转支撑与驱动安装位，可实现整臂360度水平方向回转，为末端探测单元提供周向作业覆盖能力；臂体部分采用镂空式桁架结构设计，在保证臂段结构刚度、满足末端负载承载要求的前提下，尽可能削减臂体自身重量，降低驱动单元的负载压力，同时镂空结构也便于臂体内部走线，

　　将传感线路、驱动传动线路整合在臂体内部，避免作业过程中线路剐蹭、勾挂周边障碍物，提升设备在复杂狭窄环境下的通过性。平行四边形的臂段构型能够保证末端安装平台始终保持水平姿态，无需额外增加姿态补偿关节即可让搭载的探测单元保持稳定的探测朝向，简化了控制逻辑与关节配置数量，在满足探测作业姿态要求的同时，压缩了整体结构的复杂程度。从安装边界来看，底座采用法兰式安装结构，安装孔位围绕回转中心均匀布置，可直接固定在移动探测载体平台、固定检测工位基座上，底座整体高度较低，重心贴近安装面，能够保证臂体全伸展状态下的整体稳定性，避免臂体伸展时出现倾覆风险；臂体完全收拢时整体轮廓紧凑，可收纳在较小的舱体空间内，适配移动探测平台的收纳舱尺寸要求，

　　不会额外占用过多载体空间。设计过程中，臂段的铰接位置均配置了标准轴承安装位，可适配不同规格的深沟球轴承或滑动轴套，降低铰接位置的转动阻尼，提升臂体动作的顺畅度，同时铰接点的限位结构可根据作业需求调整转动角度范围，避免臂体过转造成结构碰撞或线路拉扯。末端安装平台预留了标准化的安装孔位矩阵，可适配不同类型的探测传感模块、微型采样装置、轻量执行末端，无需额外加工转接件即可完成末端功能模块的快速更换，提升设备的场景适配能力。臂体的驱动布局采用集中驱动加传动连杆的方案，将主要驱动单元布置在底座附近，进一步降低臂体自身的重量占比，提升臂体的负载自重比，传动连杆隐藏在臂体桁架结构内部，可实现臂段的同步俯仰动作，

　　配合底座回转即可覆盖较大的立体作业空间。在结构强度校核层面，臂段的镂空桁架采用等强度设计思路，在受力较大的铰接位置做了局部加厚与加强筋结构，臂杆主体采用轻量化的结构构型，在承受末端额定负载、自身重力以及作业过程中的小幅冲击载荷时，臂体的变形量控制在探测作业允许的精度范围内，不会因臂体挠曲变形导致末端探测位置出现过大偏差，保证探测数据的位置准确性。该结构在设计时也充分考虑了加工装配的工艺性，所有臂段结构均采用常规板材加工即可成型，无需复杂的异形加工工序，铰接轴类零件均采用标准圆钢加工，通用化程度较高，能够降低加工制造成本，装配环节可通过铰接轴依次串联各臂段，装配流程简单，后期维护时也可快速拆解更换磨损的铰接件或臂段，降低运维难度。针对探测作业的特殊需求，臂体结构未设计冗余的外凸结构，所有连接紧固件均采用沉头安装方式，臂体外部轮廓顺滑无突出棱角，在狭窄空间内移动探查时，不会勾挂周边的线缆、管壁凸起等障碍物，提升复杂环境下的作业通行能力。
