双指伺服夹持机械爪结构设计

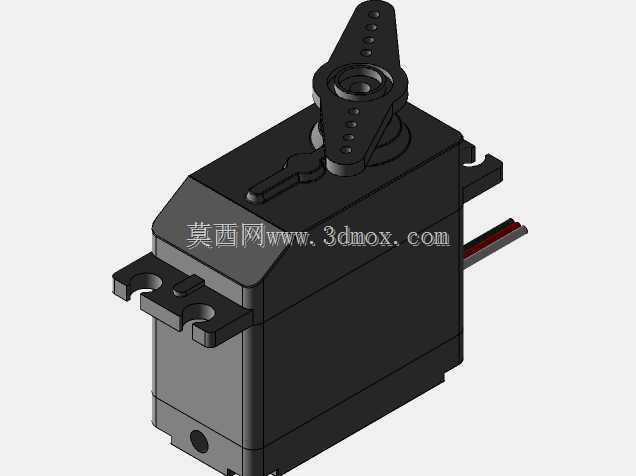

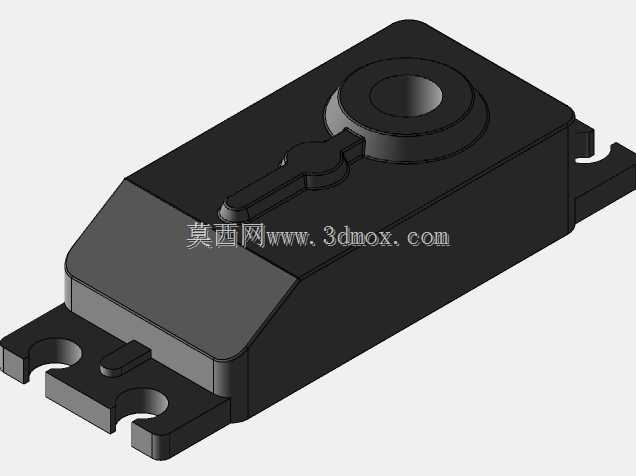

　　这款双指伺服夹持结构，是面向小型自动化作业场景开发的末端执行部件，目前在桌面级分拣工位、教学实训平台、小型3D打印配套上下料场景中有着较高的适配性，尤其适合负载在1kg以内的轻量化工件抓取作业，比如电子元器件分拣、PLA打印成品取件、小型注塑件转运这类对夹持力控制有一定要求、但不需要大负载输出的工位。从实际使用逻辑来看，这类夹爪不需要搭配复杂的气动回路，仅通过伺服舵机的扭矩输出就能实现夹持力的线性调节，相比气动夹爪省去了气源布置、调压阀组安装的麻烦，对于桌面级集成设备、小型移动作业机器人来说，能大幅降低整机的布线与配套成本。

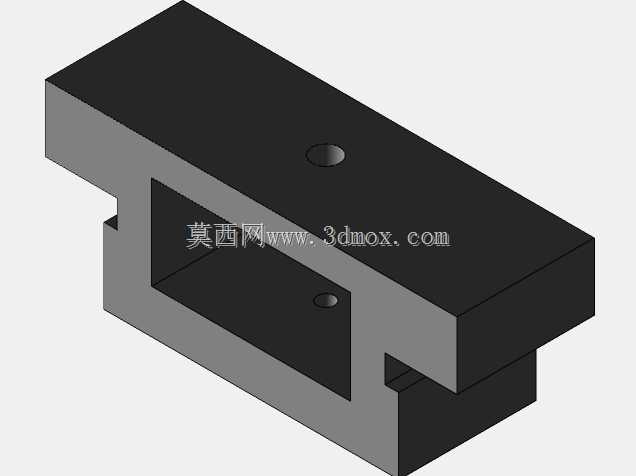

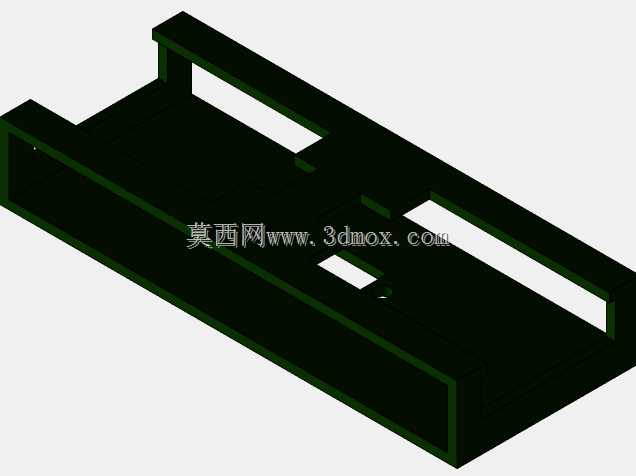

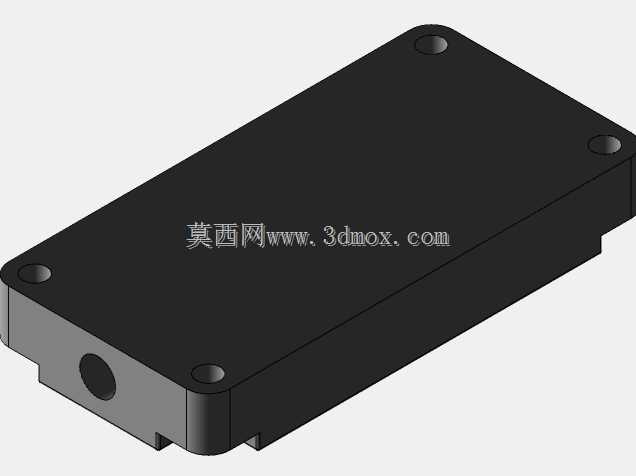

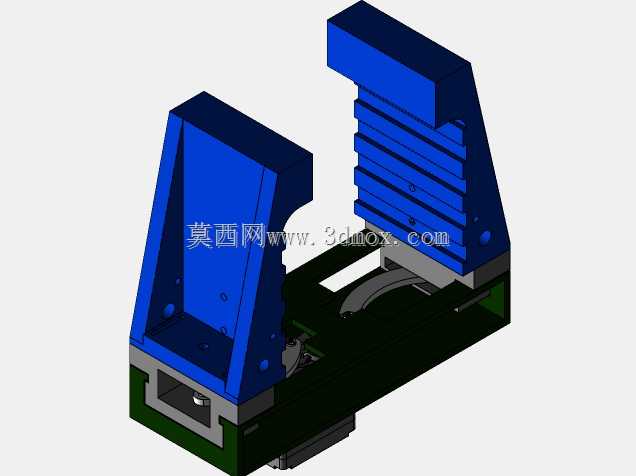

　　从结构设计思路上，这款夹爪采用了对称式双指布局，两个夹指的运动通过底部的联动机构实现同步开合，能保证夹持过程中工件的对中性，避免偏载导致的工件脱落问题。夹指主体采用了阶梯式加强筋结构，在不增加整体壁厚的前提下提升了夹指的侧向刚性，即使夹持硬质工件时也不会出现夹指外张变形的情况；夹指与底座的连接部位预留了标准安装孔位，使用者可以根据实际抓取的工件外形，快速更换定制化的夹指垫块，比如适配圆弧面工件的V型块、适配薄壁件的软质硅胶垫，不需要对主体结构做二次加工就能适配不同的作业需求。底座部分采用了凹腔式设计，将驱动舵机、传动联动件完全收纳在腔体内部，既可以避免作业过程中粉尘、碎屑进入传动间隙造成卡滞，也能让整体外形更规整，减少与周边设备的干涉风险。

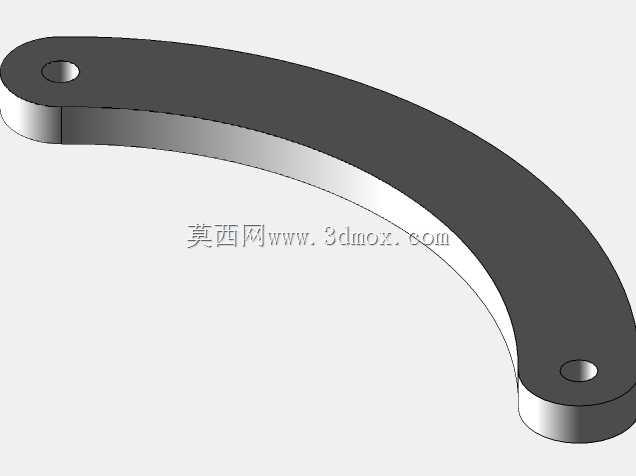

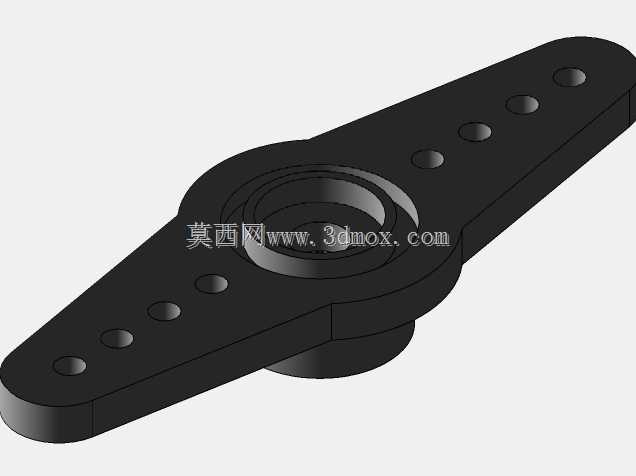

　　在安装边界与尺寸适配方面，这款夹爪的底座安装面预留了成组的安装孔，孔位间距适配主流的小型机械臂末端法兰标准，不需要额外做转接板就能直接安装在多数桌面级六轴机器人、SCARA机器人、直线模组滑台的末端；整体开合行程覆盖了从0到50mm的夹持范围，能适配多数小型规则外形工件的尺寸需求，整体外轮廓的最大宽度控制在120mm以内，在狭窄的作业空间内也能灵活完成取放动作，不会因为本体尺寸过大出现碰件的问题。传动部分采用了圆弧槽配合滑动销的联动方式，相比齿轮传动的结构，这种传动形式的间隙更小，开合位置的重复定位精度更高，长期使用也不会因为齿轮磨损出现回程差变大的问题；同时传动部件的受力经过优化，舵机输出的扭矩通过杠杆结构放大后传递到夹指，在舵机额定扭矩不变的情况下能获得更大的夹持力，保证夹持过程的稳定性。

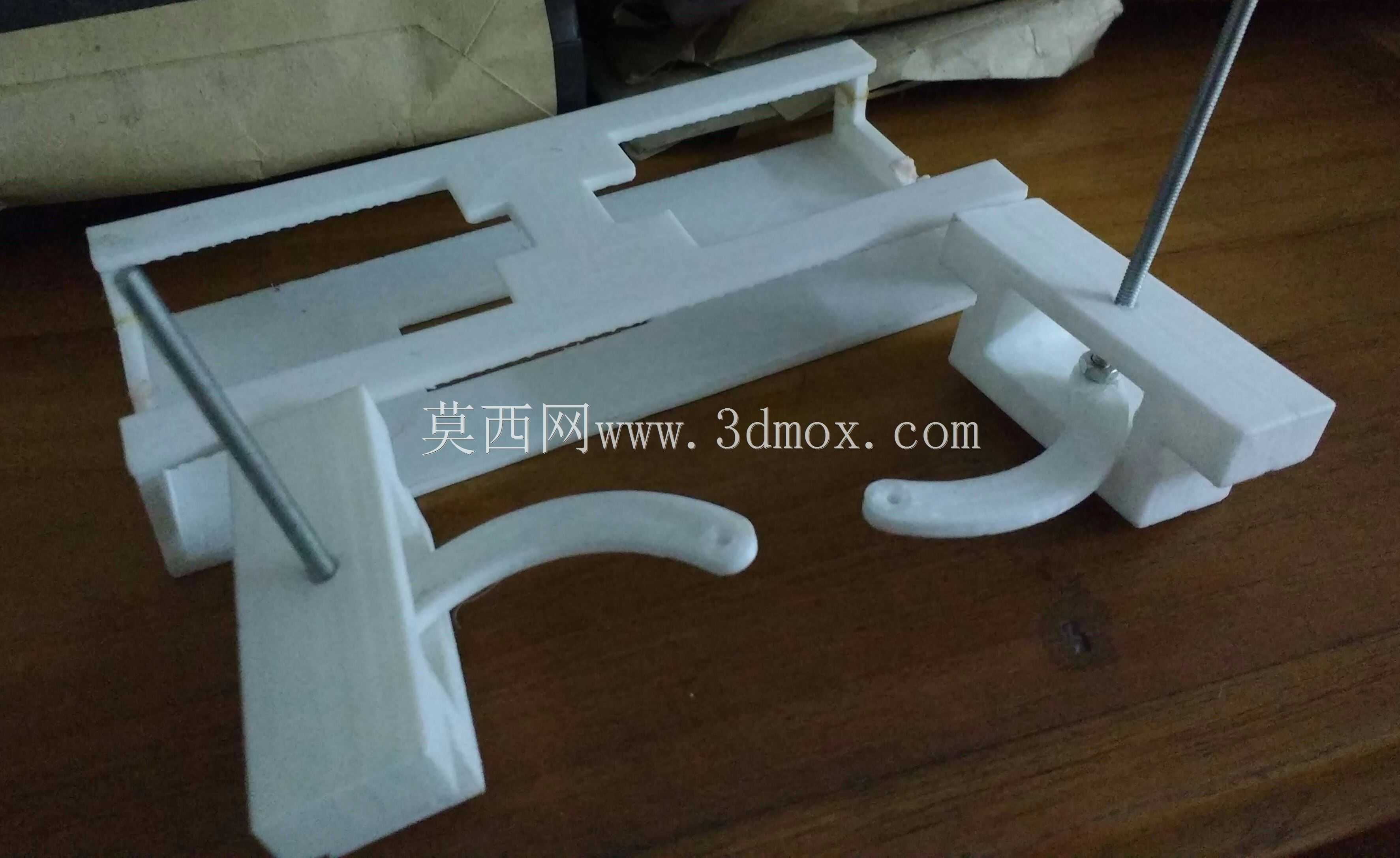

　　考虑到实际作业中的维护需求，这款夹爪的所有连接部位都采用了标准紧固件，拆解时只需要常规的内六角扳手就能完成全部拆装，不需要专用工具，日常清理传动间隙的杂物、更换磨损的传动销都非常方便。夹指的工作面做了防滑纹理处理，即使夹持表面光滑的塑料件、金属件，也能提供足够的摩擦力，不需要额外粘贴防滑垫就能避免工件滑落；整体结构没有复杂的曲面特征，不管是采用FDM3D打印制作原型件，还是采用机加工方式做金属件量产，都能以较低的成本完成加工，对于教学场景、创客开发、小型设备集成来说，能有效缩短开发周期，降低前期的试错成本。在实际选型适配时，只需要根据自身的工件重量、夹持力需求匹配对应扭矩的伺服舵机，不需要对主体结构做修改就能直接组装使用，结构的通用性较强，能覆盖多数轻量级自动化抓取场景的使用需求。
