彩色球体分拣分色机器人结构设计

　　在轻工、文教用品生产以及小型物料分选的产线环节中，混杂不同色号球体的分选工序长期依赖人工目视分拣，不仅效率受人员疲劳度影响波动极大，长时间作业下的识别误差也会拉高不良品流出率，这款分色机器人正是针对这类小尺寸球形物料的色号分选需求开发的专用执行设备。设备核心的颜色感知单元采用TCS3200颜色传感器，这类传感器可通过对物体表面反射光的RGB分量采集完成色号判定，相比传统光电色选设备的光路结构，集成式的传感模块无需额外搭建复杂滤光组件，能直接嵌入小型分选工位的紧凑空间内，适配直径10-50mm区间彩色球的识别需求，覆盖文具弹力球、塑料装饰球、工业色标校验球等多数常见球形分选对象的尺寸范围。设备的动作执行依托伺服电机提供旋转动力，

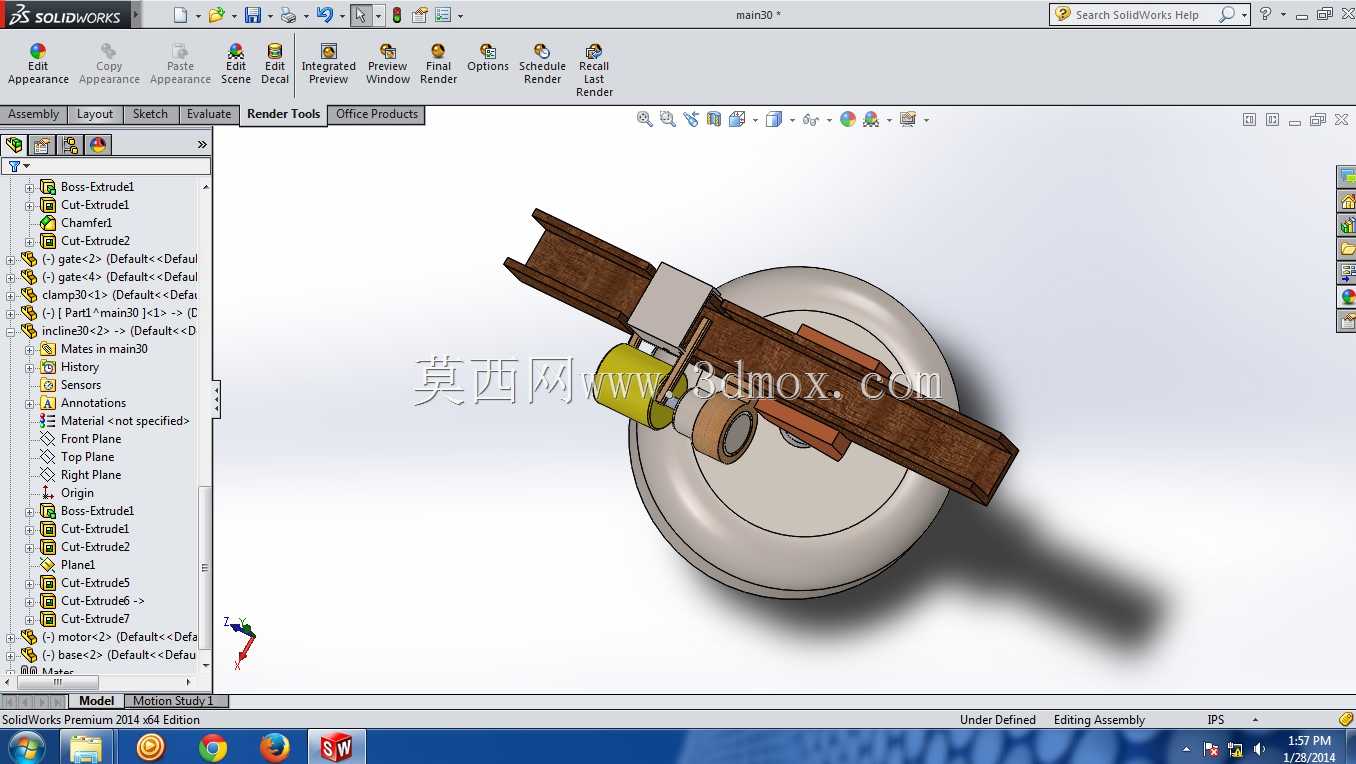

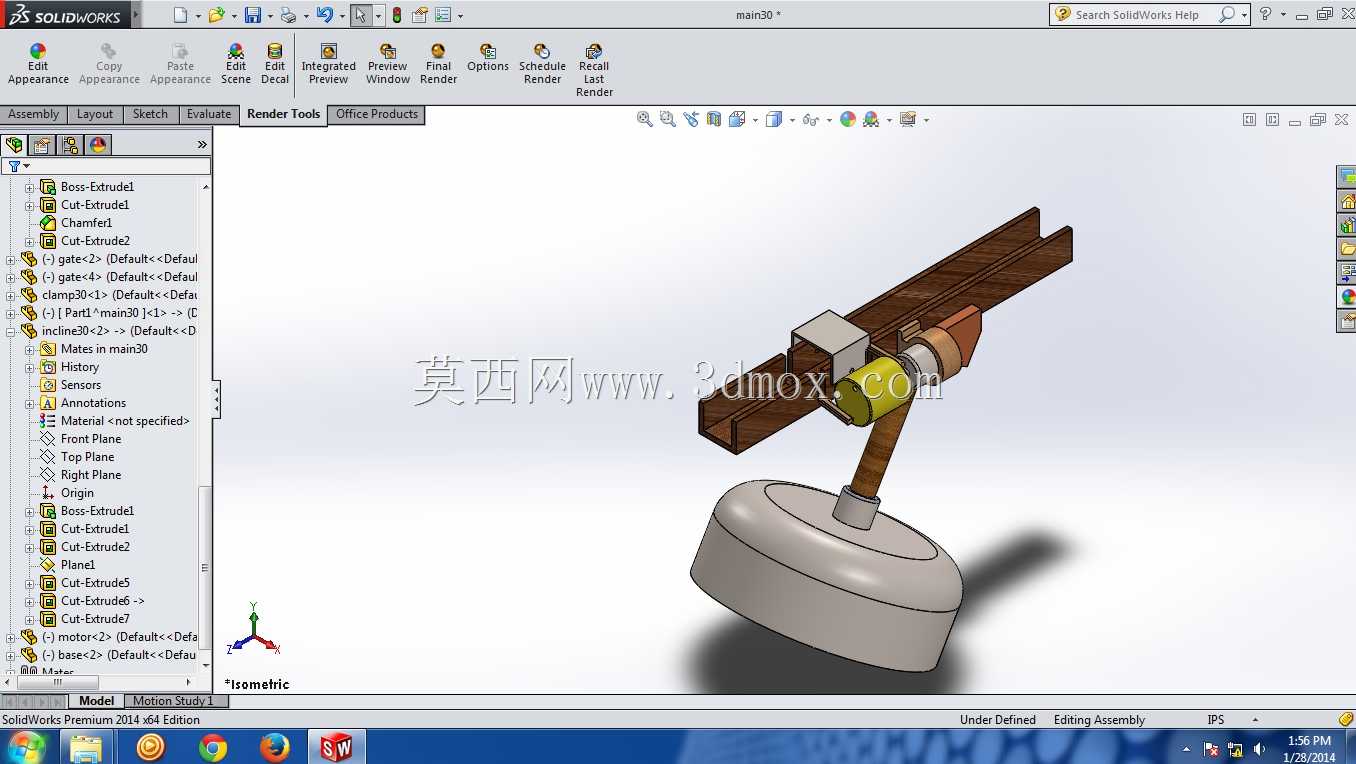

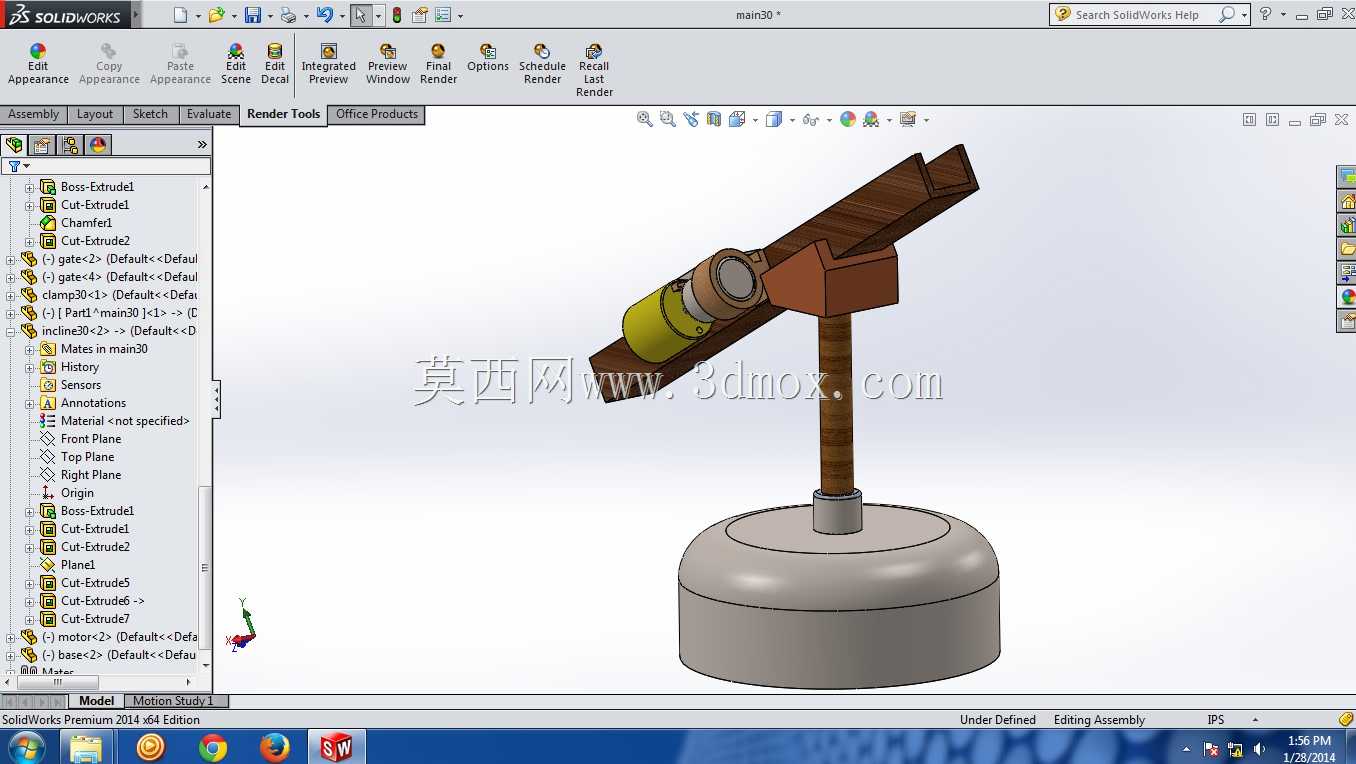

　　整套执行臂安装在圆形回转基座上，基座的安装法兰预留了标准沉孔位，可直接固定在分选工位的工作台架上，安装时需保证基座回转中心与下方落料导槽的中心同轴度偏差不超过0.2mm，避免分选臂旋转送料时出现卡滞、落料错位的问题。从结构设计逻辑来看，整套设备采用悬臂式分拣臂布局，长条形的分选臂沿回转基座径向延伸，臂身采用槽型型材结构，既可以预留传感器与执行件的走线空间，也能在保证结构刚性的前提下降低臂身自重，减少伺服电机旋转时的转动惯量，提升启停响应速度。臂端集成的颜色传感器安装位设计有可调腰型孔，可根据待分选球体的直径调整传感器与球面的检测距离，保证检测光斑完全覆盖球体表面，避免因距离过远导致的环境光干扰、识别偏差问题；

　　臂身配套的导向槽宽度可根据球体直径做适配调整，槽体内壁做圆角抛光处理，避免球体输送过程中出现卡阻、表面划伤。设备的工作逻辑围绕回转分选动作搭建：待分选球体从进料端进入导向槽后，停在颜色传感器的检测位置，传感器完成色号识别后将信号传递给控制单元，伺服电机根据判定结果驱动回转臂旋转对应角度，将球体送入对应色号的落料通道内，随后复位等待下一个球体进入检测位，整套动作循环的节拍可根据产线产能需求调整伺服转速，单循环最快可在0.8秒内完成，适配中小产能的分选工位需求。在安装边界的设计考量上，整套设备的回转直径控制在300mm以内，竖向安装高度不超过220mm，无需占用过大的产线安装空间，可直接嵌入现有输送带的侧边工位，

　　不需要对原有产线做大规模结构改造；基座下方预留了走线孔位，传感器与伺服电机的线缆可从基座内部引出接至控制箱，避免臂身旋转时线缆缠绕拉扯。结构细节上，回转基座内置了深沟球轴承作为回转支撑，可承受臂身旋转时的径向载荷，长时间运行下的回转间隙可通过端盖的锁紧螺母调整，保证旋转动作的同轴精度；臂身与回转基座的连接采用快拆式压板结构，后期维护更换不同规格的分选臂时，不需要拆卸整个基座，只需松开压板螺丝即可完成臂件更换，适配不同尺寸球体的分选切换需求。针对现场使用的常见干扰问题，传感器安装位外侧设计有简易遮光挡边，可减少工位周边照明光线直射传感器检测面造成的识别误差，不需要额外搭建遮光罩即可满足多数车间照明环境下的识别精度要求；伺服电机的安装座与基座之间设置有减震垫片，可吸收电机启停时的小幅震动，避免震动传导至传感器端影响检测稳定性。
